发动机传动直齿圆柱齿轮结构

　　该齿轮属于发动机动力传递路径中的典型圆柱直齿零件，主要布置在正时传动、机油泵驱动、附件传动或变速箱前端啮合副中，用于在两根平行轴之间传递旋转扭矩，并保持稳定的转速比。齿轮外缘连续布置渐开线直齿，齿向与轴线平行，加工和装配对中相对直观；在运转过程中，轮齿沿齿宽方向逐步进入和退出啮合，能够把输入端的转矩传递到相邻齿轮或被驱动轴。

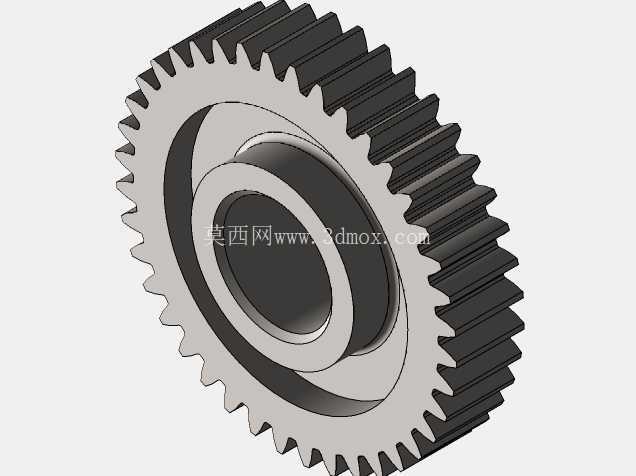

　　从结构上看，零件采用盘式齿轮构型，外圈为承载啮合的轮齿，中部设置较厚的轮缘，内侧通过腹板与中心轮毂相连。轮毂内孔用于与轴形成配合，通常承担径向定位和扭矩传递任务；实际设计中可根据轴系方案选择平键、花键、过盈或锁紧结构。中心孔周围的凸台增加了轮毂长度，使轴与齿轮的接触支撑更充分，有利于减小偏载和装配倾斜。腹板在保证轮缘与轮毂连接刚度的同时，去除了多余材料，使零件在旋转惯量、重量和强度之间取得平衡。

　　建模时需要重点控制齿顶圆、齿根圆、分度圆、齿宽、内孔直径、轮毂外径以及轮毂端面相对腹板的位置。齿廓部分应以渐开线啮合关系为基础，保证齿厚、齿槽宽、压力角和齿顶过渡区域协调一致；齿根处应保留圆滑过渡，避免在高频受载时形成明显应力集中。轮齿端面与齿宽方向的边界需要清晰，便于后续在工程图中标注齿宽、倒角、热处理区域和检测基准。

　　在发动机舱内，这类齿轮面对的是空间紧凑、转速较高、润滑条件受限的工作环境。设计时要考虑相邻轴中心距的公差、轴承游隙、箱体孔位偏差以及热膨胀对啮合侧隙的影响。侧隙过小会在温升后出现卡滞或噪声增大，侧隙过大则可能引起冲击和正反转换向敲击。齿轮端面与箱体、挡圈、轴承或其他传动件之间还需预留轴向边界，防止装配干涉和运转摩擦。

　　该结构的外形以回转体为基础，外轮廓尺寸主要由齿数、模数和齿宽决定；安装边界则集中在中心孔、轮毂端面以及腹板避让区域。对于三维设计人员，装配校核时应把齿轮作为轴系部件的一部分，检查齿顶与箱体内壁、轮毂与轴承、腹板与润滑油路之间的空间关系。若用于喷油润滑环境，还可结合齿圈旋转方向核对油液甩出和齿面润滑路径。整体结构简洁明确，适合作为发动机传动系统、平行轴啮合机构以及机械传动教学与结构校核中的齿轮零件使用。
