齿轮齿条直线传动演示机构

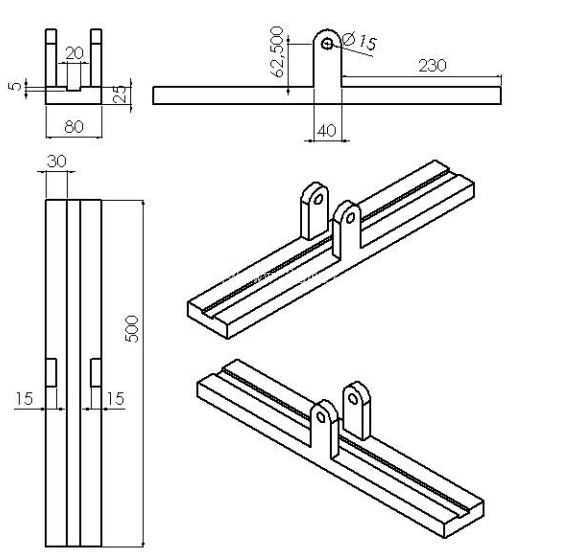

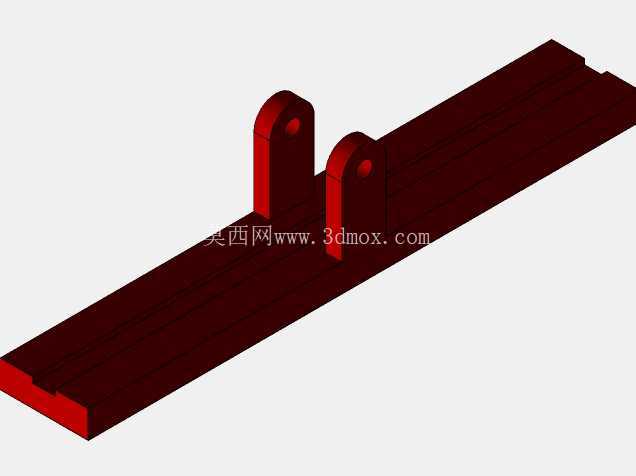

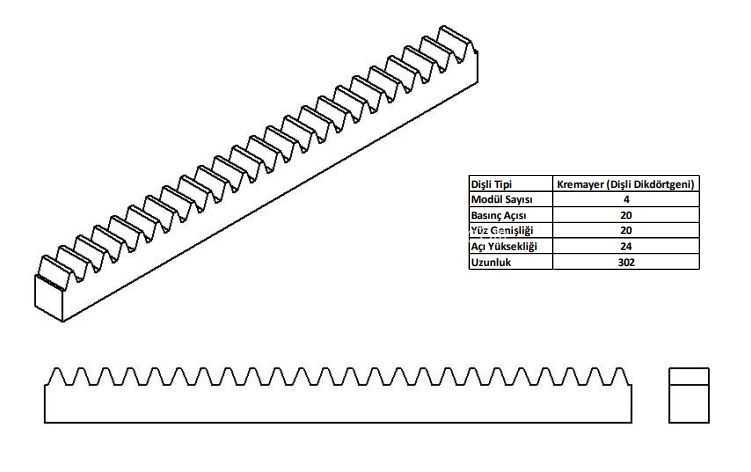

　　这套齿轮齿条直线传动演示机构，核心是将小齿轮的回转运动，通过齿面啮合转化为齿条的直线往复运动，是机械传动领域最基础也最常用的运动转换结构，在各类工业设备里都能见到它的衍生应用。从实际落地场景来看，这类传动结构大量出现在自动化生产线的直线进给工位、机床工作台的横向移动单元、升降设备的举升导向段、阀门启闭驱动机构以及物料推送装置里，相比丝杠传动，它能适配更长的直线行程，传动效率稳定，对粉尘、轻度油污的车间工况耐受度更好，日常维护只需要定期补充润滑脂，不需要复杂的密封防护。整套机构的底座采用长条形钢制型材加工，底座上直接加工出齿条安装槽，齿条嵌装在槽内通过沉头螺栓锁紧，保证齿条全程直线度，避免啮合过程中出现齿面偏载、卡滞的问题。

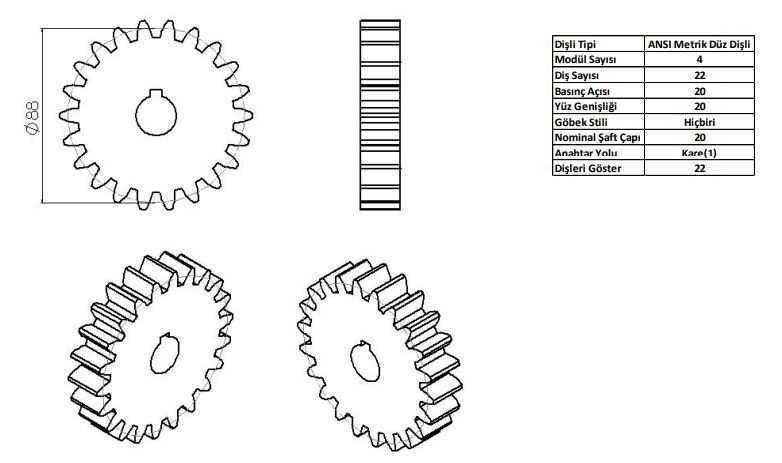

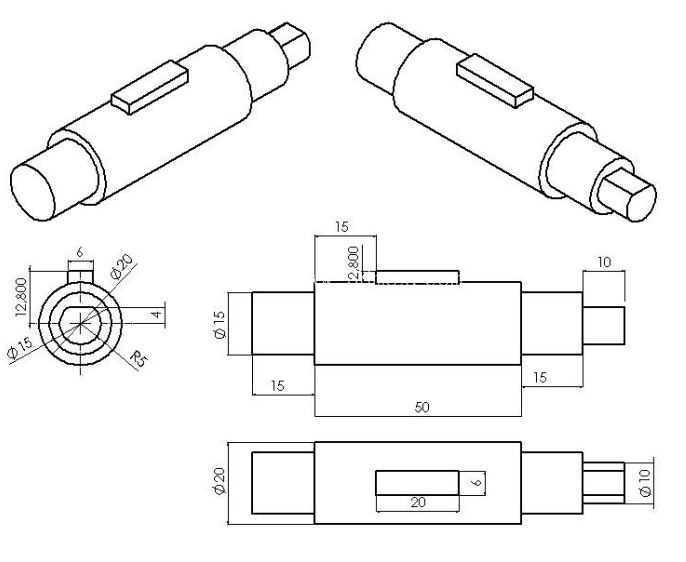

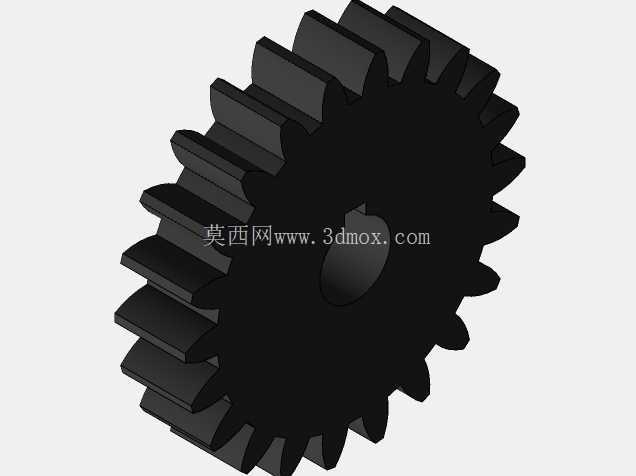

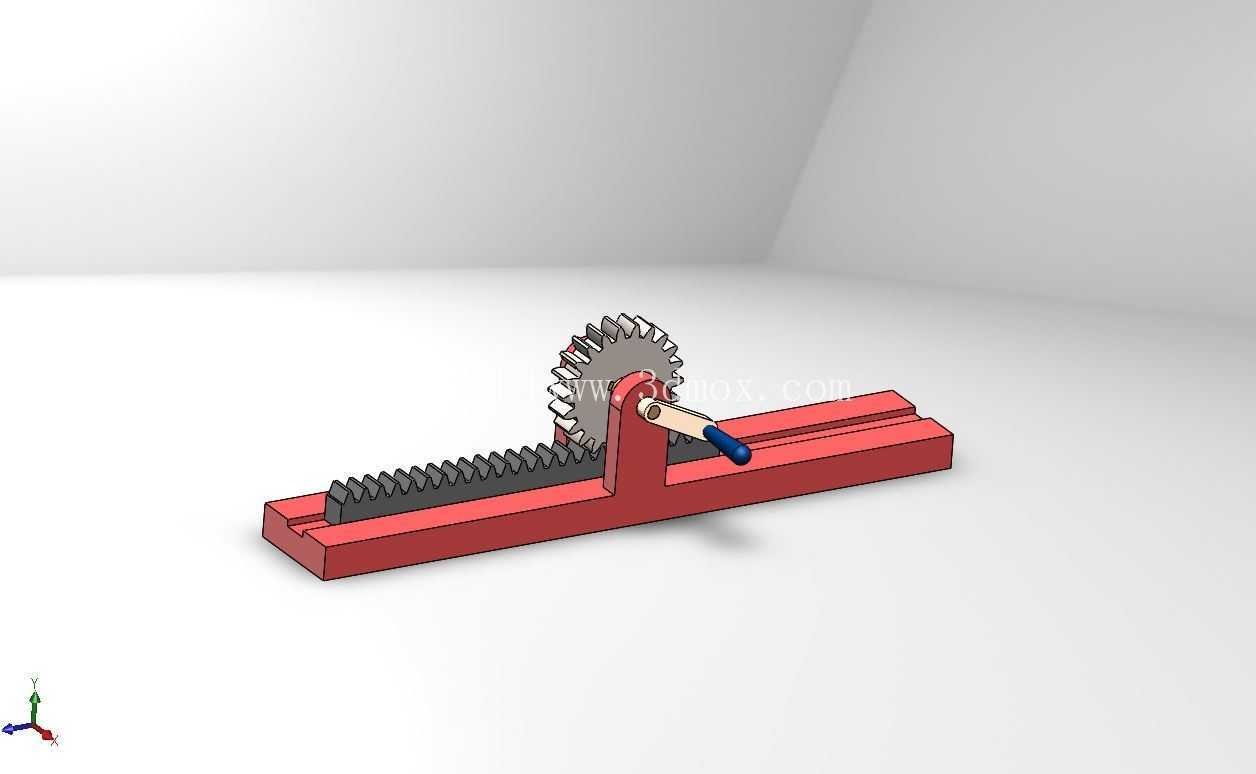

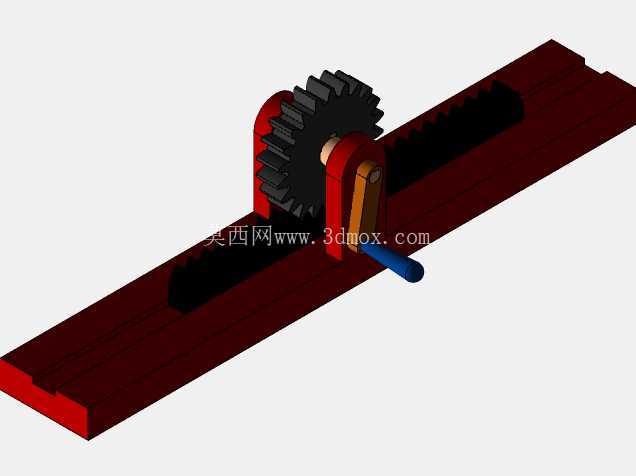

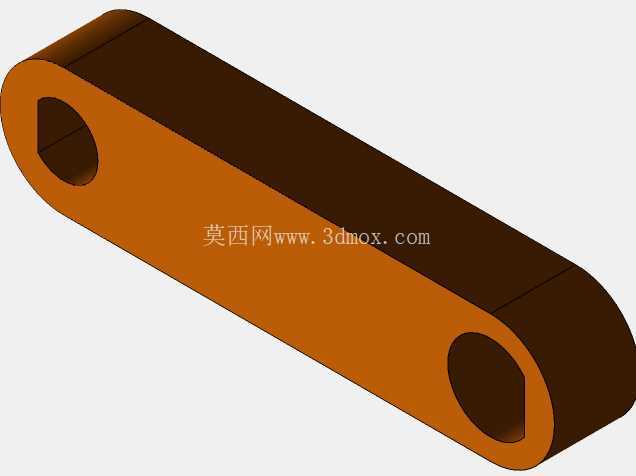

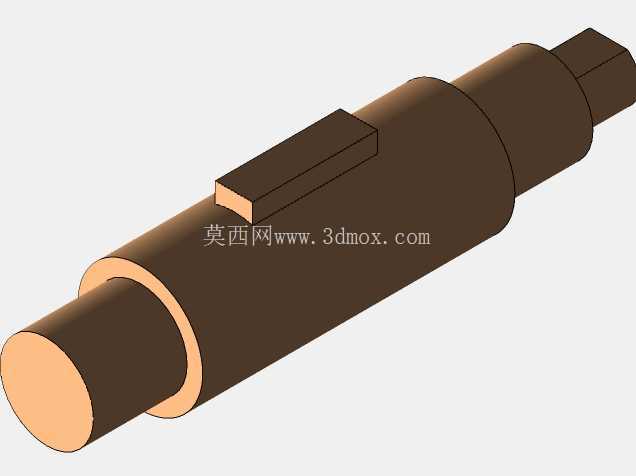

　　齿轮通过两侧的立式轴承座支撑，转轴一端伸出轴承座连接手摇柄，手动转动摇柄即可带动齿轮旋转，齿轮和下方齿条的齿面完全啮合，转动过程中齿条沿着底座导轨方向平稳滑动，没有明显的回程间隙。设计过程中首先要确定模数和齿数以匹配传动负载，演示类结构选用小模数齿轮即可，齿顶圆和齿条齿形的啮合侧隙控制在0.1到0.2毫米之间，既保证转动顺滑，又不会出现空行程过大的问题。两侧轴承座的安装孔位要和底座的安装基准对齐，保证齿轮转轴和齿条长度方向保持垂直，一旦转轴出现偏斜，齿面接触会集中在单侧，短时间运行就会出现异常磨损。

　　安装边界方面，底座长度覆盖齿条全行程加上两端的限位余量，齿条移动到左右极限位置时，齿轮不会脱出齿条啮合段，两端可以加装机械限位块，避免操作时齿条滑出底座。轴承座的高度要精准匹配齿轮分度圆高度，保证齿轮分度圆和齿条的分度线刚好相切，这是齿轮齿条正确啮合的核心尺寸，如果高度偏差过大，会出现齿顶干涉或者啮合深度不足、传动打滑的问题。

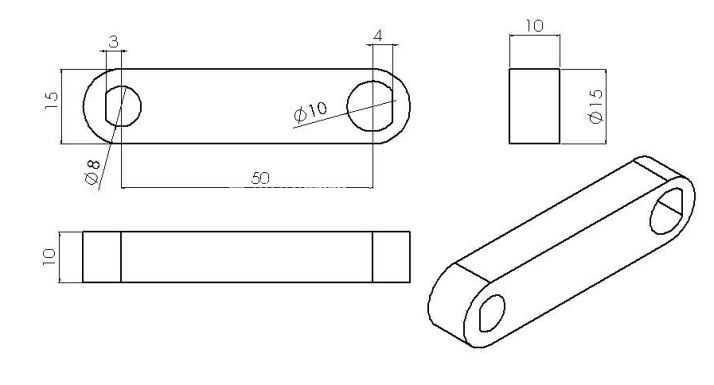

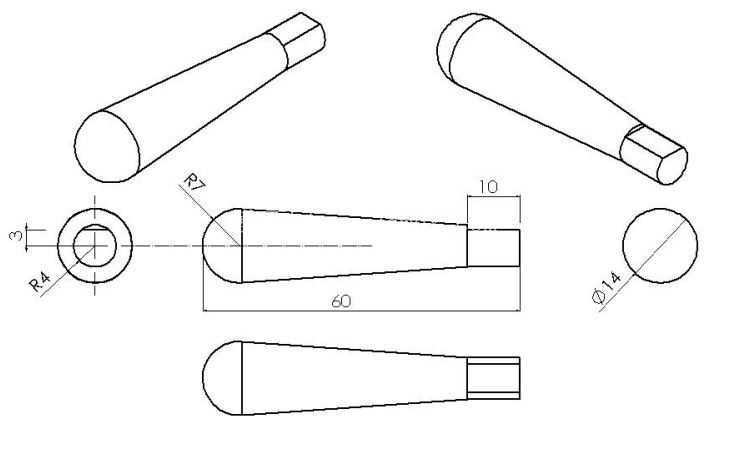

　　手摇柄的力臂长度经过适配，手动输入很小的扭矩就能带动齿条平稳移动，整套结构没有复杂的电控元件，完全靠机械啮合实现运动转换，既可以作为机械基础原理的教学演示教具，也可以直接改用到小型手动进给设备、工位调节机构里，结构拆解后每个零件的加工工艺都很常规，齿条可以采用型材切割后铣齿，齿轮选用标准件或者直接滚齿加工，轴承座采用板材焊接或者整块铣削成型，整体制造成本低，运行可靠性强，在低速直线传动场景里，这种结构的性价比远高于其他直线驱动方案，调试时只需要反复调整轴承座垫片厚度，确认齿轮齿条啮合间隙均匀，全行程转动无卡滞即可投入使用。
