12V3A开关电源外壳结构三维造型

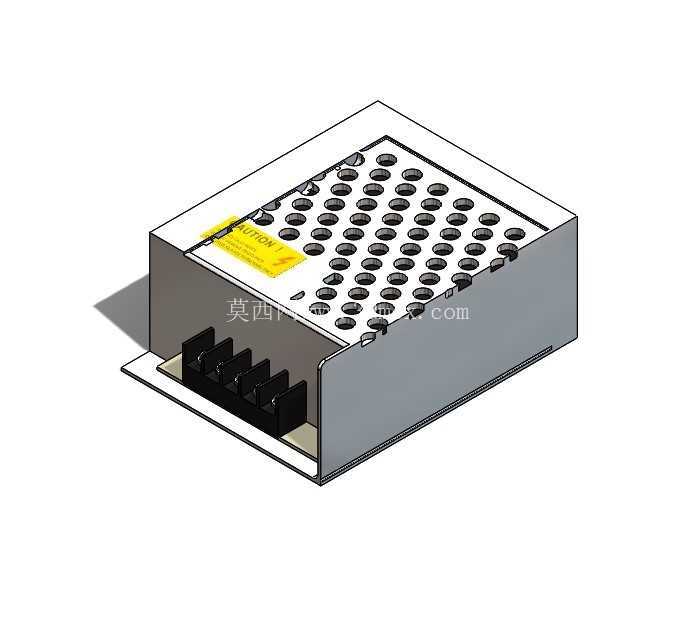

　　这套三维造型围绕小功率封闭式开关电源的整机壳体与外部装配关系展开，还原了交流输入、直流输出场景下常见的3A等级供电模块外形。工程现场里，这类电源常被布置在LED照明配电盒、小型设备控制箱、移动工作台、便携检测装置、石膏线施工辅助设备以及多功能相机供电支路中，承担把110V至220V交流输入转换为12V直流输出的作用。建模时没有把它当成单纯的金属盒子处理，而是从装配顺序、散热路径和接线操作三个维度梳理结构。顶部盖板采用薄板折弯围合形式，表面密集布置圆形通风孔，孔阵沿壳体长度方向有序排列，既保留钣金件的连续强度，又让内部变压器、整流器件和功率电阻产生的热量能够通过自然对流向上散出。

　　壳体侧面呈现明显的折边包容关系，底壳与上盖之间通过搭接边界形成封闭防护，可减少灰尘直接落入，同时为内部PCB提供固定支撑。前端接线区域采用下沉式开口，黑色端子座外露，便于现场使用螺丝刀完成导线压接；端子之间保留分隔间距，避免多股铜线接入后相邻极间距离过窄。黄色警示标识贴附在上盖靠近输入侧的位置，提示维护人员关注高压区域，这一细节在设备检修和售后装配中具有实际意义。从安装边界看，整体外形为低矮长方体，适合在控制柜内横向贴板布置，底部预留的平面可与设备底板或安装导轨附件配合；壳体高度控制在小空间机柜常用范围内，不会过多占用线槽与端子排之间的垂直距离。宽度方向兼顾端子排布和内部板卡尺寸，长度方向则容纳变压器、电解电容与散热片的排布空间。

　　结构设计上，通风孔没有无限制布满整个顶面，而是集中在发热器件上方区域，兼顾散热效率与盖板刚性；外壳边角采用小折弯过渡，减少钣金锐边，也让整机在狭小箱体内推送时不易刮伤导线。三维模型完整表达了外壳壁厚、孔位阵列、端子外露窗口、标签位置和内部器件的大致占位关系，结构工程师可据此校核柜内安装间隙、接线弯折半径以及周边元件的安全距离，也可作为同类小功率电源外壳改型、配电箱体布局和自动化设备供电模块选型时的直观参考。
