ESP32配套扩展载板结构设计

项目分类:电子电工 发布时间:2024-12-05 ID:827032
  • ESP32配套扩展载板结构设计

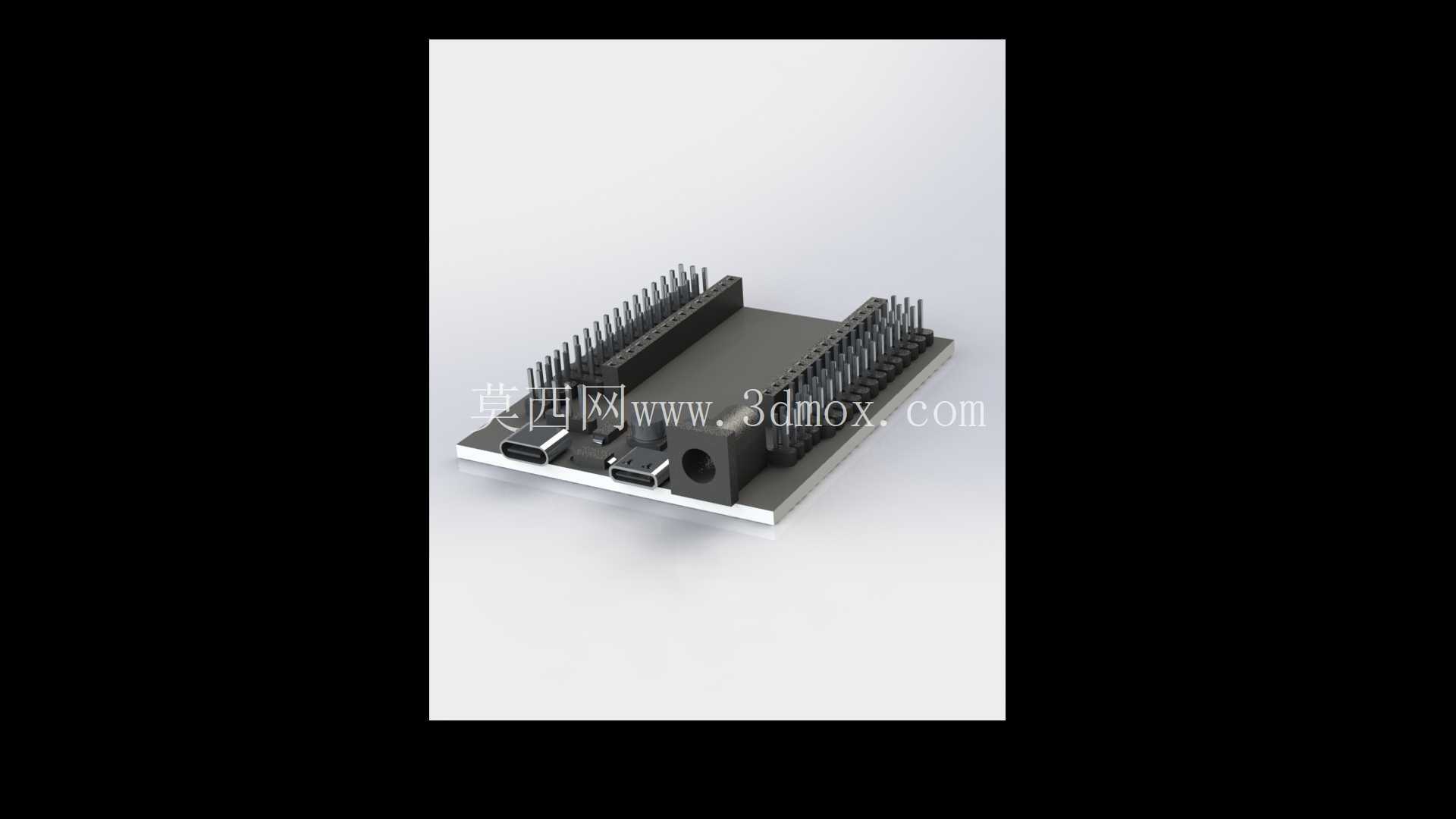

  这块扩展载板的建模工作,是围绕ESP32核心控制板的外设拓展需求展开的,在嵌入式开发、小型物联网终端、教学实验平台以及桌面级智能硬件项目里,这类载板承担着核心板与外接执行、传感部件之间的物理连接与信号转接作用。实际项目调试中,裸ESP32核心板的排针引脚直接外接杜邦线很容易出现引脚松动、接线错位、拉扯脱焊的问题,配套扩展板通过板载对应间距的排母座,可直接将ESP32核心板垂直插接固定,把核心板两侧的所有IO引脚、电源引脚、串口引脚同步引出到两侧的标准排针位,外接传感器、继电器模块、驱动板时只需对应接线到外侧排针,无需反复在核心板上飞线,大幅降低调试阶段的接线故障率。

  从结构设计思路来看,这块载板采用标准矩形PCB基板轮廓,基板边缘预留了四个安装固定孔,孔位匹配常用的M2铜柱安装规格,既可以通过铜柱堆叠固定在核心板下方,也可以直接锁附在设备外壳的内部安装柱上,安装边界完全对齐主流ESP32开发板的外形尺寸,插接后核心板与载板的边缘不会出现外凸干涉,整体堆叠厚度控制在较低范围,适配紧凑的智能硬件外壳内部空间。板载两侧的排针、排母均采用标准2.54mm间距,和市面通用的杜邦线、面包板跳线完全兼容,板边还预留了USB接口的避让开孔,插接核心板后不会遮挡核心板本身的USB通讯口,不影响程序烧录与串口调试。建模过程中对所有接插件的高度差做了匹配校验,排母的插接深度、排针的露出长度都按照实物规格还原,两侧排针的排布间距留出了手指插拔核心板的操作空间,拆卸核心板时无需撬动板体,避免掰弯PCB或者碰掉周边贴片元件。基板底部做了平整化处理,放置在工作台或者壳体内支撑面上时不会出现翘动,板上的定位孔位置和常用开源实验平台的安装孔位兼容,可直接固定在各类实验支架上。这类载板在工业现场的小型数据采集终端、智能家居控制节点、校园电子实训课程中使用频率很高,结构设计上优先保证插接可靠性、安装通用性与接线便利性,所有外露接插件的位置都避开了安装锁附区域,锁螺丝时不会和排针、接口发生结构干涉,整体结构完全服务于嵌入式硬件的快速搭建与长期稳定运行。
