开源LED光核驱动控制开发板

　　这块光核控制板属于面向灯光交互与创客项目的开源硬件载体，核心定位是把LED灯条驱动、外设接入和快速原型验证集中到一块紧凑型板卡上。实际项目里，这类板子常出现在互动装置、展陈灯光、桌面发光摆件、小型艺术装置以及教学实验场景中：使用者不需要从零绘制驱动电路，也不必反复飞线连接多段灯带、按键和传感器，只需按照板边端子定义接入负载与输入器件，就能快速搭建可调试的灯光控制系统。

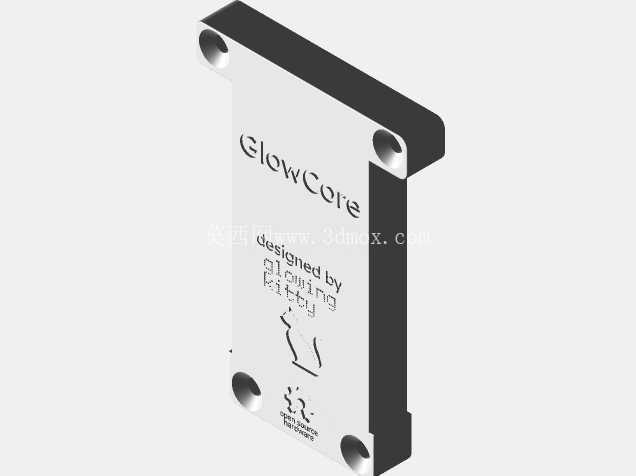

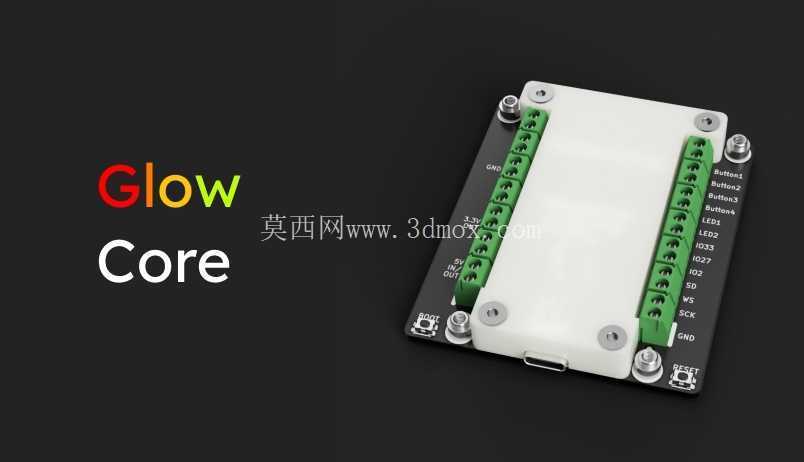

　　从板卡布局看，中央白色壳体覆盖主控与核心驱动区域，两侧布置绿色插拔式接线端子，端子旁直接丝印IO编号、电源标识与信号名称。这种排布方式在装配阶段很实用：灯带正负极、数据线、按钮线、外接扩展线都可以从板侧接入，线束走向清晰，后期排查信号时不用翻转板卡寻找引脚。板角预留固定孔，配合金属隔离柱即可将整板固定在亚克力支架、钣金盒体或3D打印外壳内；固定孔位置避开端子操作空间，螺丝刀锁紧时不会与插头干涉。

　　接口设计兼顾了常用电子制作习惯。板边端子采用螺钉压接方式，适合多股软线和单股硬线，现场接线无需焊接，便于在装置反复拆装时维护。板载USB接口位于板侧，用于供电、程序烧录或串口调试，接口周围保留插拔余量，外壳开孔时只需对应留出矩形窗口。端子区域集中排布电源、地、控制信号和扩展IO，能够连接WS2812类可寻址灯带、普通LED负载、按钮开关以及其他低压扩展模块；多组端子并列后，接线人员可按功能分区整理线束，降低电源与信号线混接概率。

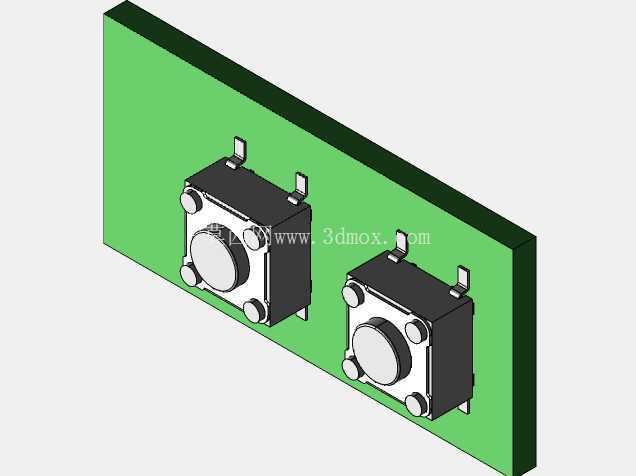

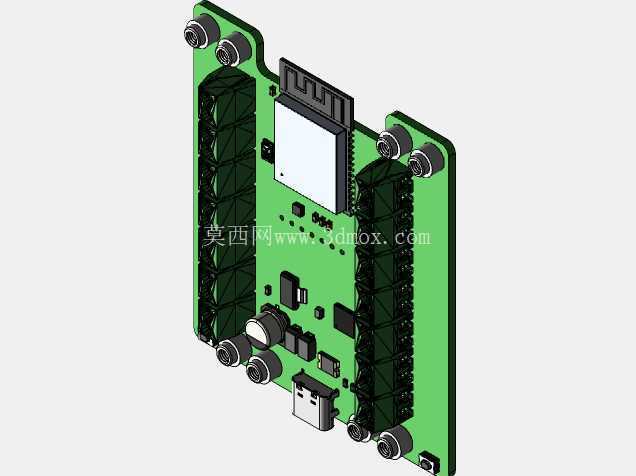

　　结构建模时需要重点还原PCB本体、四角安装孔、隔离柱、螺钉、绿色端子排、白色上盖以及USB接口的相对位置。上盖并非单纯装饰件，它覆盖核心元件后可减少触碰短路风险，同时让板卡在展示状态下保持整洁外观；上盖与PCB之间通过螺钉或铜柱保持间隙，建模时应保留元件高度空间，不能把盖板直接压到板面上。绿色端子的高度、针距和接线孔方向要准确，因为这些尺寸直接影响外壳侧壁开槽位置；若端子过高或开孔偏低，插头装入后会与外壳边缘发生干涉。

　　安装边界方面，整板呈扁平矩形，适合放入浅厚度控制盒内。三维布局时应在板卡四周留出手指插拔端子的空间，尤其是两侧端子外侧不能紧贴盒壁；USB端要保留线缆插头长度和插拔方向，避免盒体挡住数据线。四角固定孔适合使用小型铜柱或尼龙隔离柱，支撑高度需根据板底元件高度确定，既不能让焊点接触底板，也不必过度抬高造成空间浪费。若用于发光装置内部，板卡应远离金属裸露面，必要时在底部增加绝缘片。

　　散热与走线也是应用中不能忽略的环节。LED灯带负载电流较大时，电源入口和地线端子要承担持续电流，板内铜箔与外接线材线径都需匹配；结构设计上不要把板卡封闭在完全无空隙的小盒中，长时间点亮多段灯带时应保留自然通风路径。信号走线则尽量让数据线远离强电流线束，减少灯效闪烁和误触发。对于按钮、传感器等低压输入，端子旁的丝印编号可直接对应控制程序中的IO定义，方便软件与硬件联合调试。

　　从产品设计思路看，这块板强调的是可扩展、可接线、可快速固定，而不是追求极限小型化。板卡把常用连接点全部引到边缘端子，使用户在搭建原型时能够快速替换灯条、增加按键或接入其他扩展板。白色盖板让核心区域得到保护，黑色基板与绿色端子形成明显视觉区分，装配时即使不看原理图，也能通过丝印快速识别接口。对三维建模人员来说，该模型适合用于电子装置结构校核、外壳开孔设计、安装空间检查以及创客产品展示；对设备开发人员来说，它提供了一个从灯光负载、控制板到固定外壳的完整参考结构，能够在项目早期发现接线高度、固定方式和接口干涉等实际问题。
