船舶动力输出系统双机组三维设计

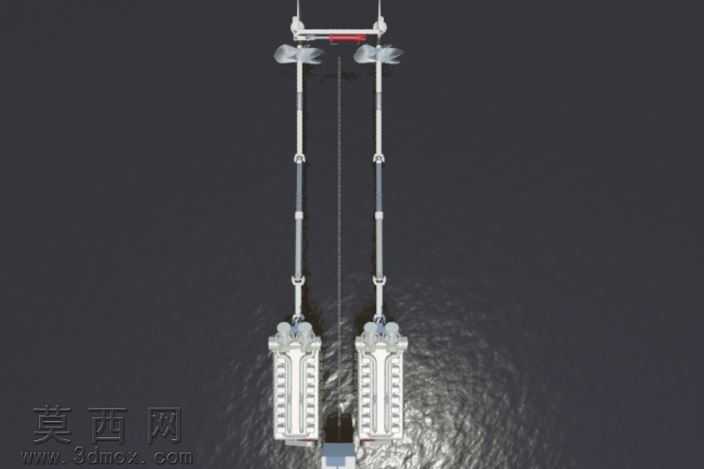

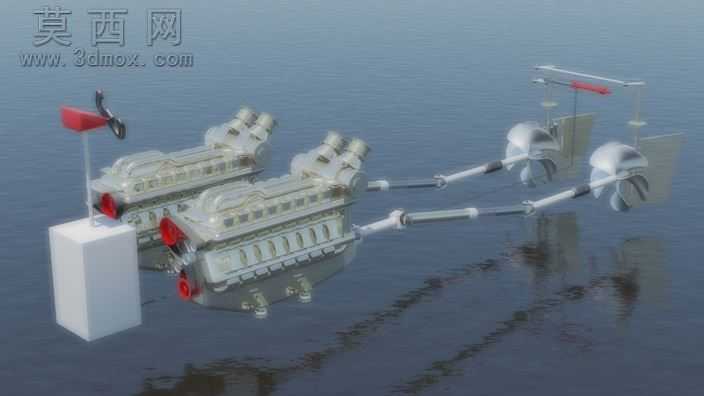

本作品为船舶动力系统的三维建模设计，属于海洋项目动力模块的核心组成部分，整体采用双发动机并列布局的动力架构，通过三维建模软件完成全结构的参数化搭建，完整还原了船用动力从动力输出到推进端的全链路结构。建模过程中首先对直列多缸船用发动机的主体结构进行精细化构建，逐一还原缸体、缸盖、进排气接口、输出端法兰等核心部件的外形与装配关系，发动机主体采用金属灰哑光材质模拟铸铁缸体的真实质感，进排气端的接口部件采用醒目的红色材质做区分，清晰标识动力接驳位置。传动系统部分，建模时严格按照轴系传动的同轴度要求搭建长距离传动轴结构，还原了传动轴的连接法兰、轴身支撑结构，同时对轴系与螺旋桨的连接端做了细节刻画，确保传动路径的逻辑合理性。推进端采用双螺旋桨对称布局，每个螺旋桨配套独立的舵叶结构，建模时还原了螺旋桨的曲面桨叶形态、舵叶的转动连接结构，螺旋桨与舵叶采用亮面金属材质模拟不锈钢部件的反光特性，水面部分采用半透明带轻微反射的材质模拟海面环境，通过光影渲染还原动力系统在水面作业的真实场景。设计过程中重点考量了船用动力的布局合理性，双发动机并列的设计既可以提升整体动力输出上限，也能通过冗余设计提升船舶航行的动力可靠性，传动轴的长度匹配船舶动力舱到船尾推进端的距离逻辑，螺旋桨与舵叶的位置关系符合船舶推进与转向的功能需求，整体模型装配关系严谨，各部件之间无干涉错位，材质搭配区分清晰，既可以直观展示船用发动机系统的完整构成，也可作为船舶动力结构教学、船舶设计方案展示的可视化参考模型，完整呈现了船用动力从内燃输出到轴系传动再到螺旋桨推进的整套工作链路的结构形态。
