单缸活塞曲柄连杆引擎结构三维建模

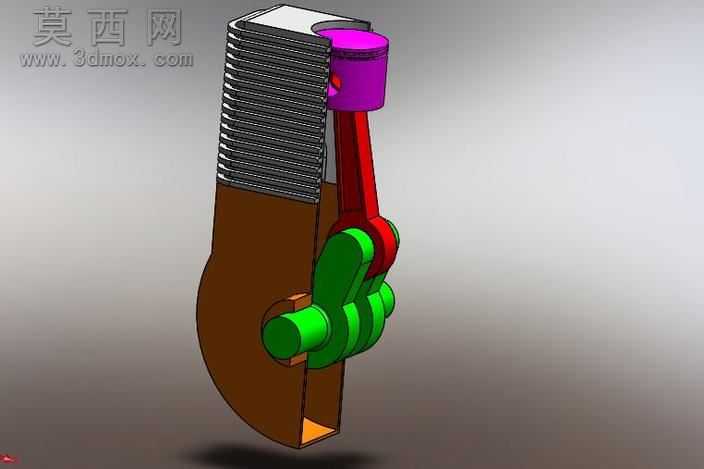

本模型为单缸往复式引擎核心传动结构的三维建模成果，建模过程依托参数化三维设计环境完成，首先对引擎的核心运动逻辑进行拆解，围绕活塞往复运动与曲柄旋转运动的转换关系搭建整体建模框架。建模阶段首先完成气缸体的构建，针对气缸外壁的散热鳍片结构，采用阵列特征实现等距排布的鳍片造型，保证鳍片厚度、间距的参数一致性，气缸内壁设置为光滑圆柱面，匹配活塞的运动配合公差。活塞部分采用分体式建模思路，活塞本体设置活塞环槽结构，活塞销孔位置做同轴度约束，保证与连杆小头的装配精度。连杆构件建模时重点处理大小头的过渡结构，杆身采用变截面设计，兼顾结构强度与轻量化需求，大小头分别设置与活塞销、曲柄销的配合基准。曲柄部分建模时对曲柄销、主轴颈、平衡配重块做一体化特征构建，平衡配重块的轮廓依据活塞连杆组件的往复惯性力匹配设计，抵消运动过程中的不平衡力矩。渲染阶段采用多材质区分不同构件，气缸体采用哑光棕褐色金属材质模拟铸铁缸体质感，散热鳍片做边缘高光处理突出层叠结构，活塞采用亮紫色非金属材质区分，连杆采用正红色哑光材质，曲柄组件采用亮绿色金属材质，通过高对比度的色彩搭配清晰区分各个运动构件，直观展示装配关系。模型装配阶段添加了完整的运动配合约束，活塞与气缸内壁设置同轴滑动配合，连杆小头与活塞销设置旋转配合，连杆大头与曲柄销设置旋转配合，曲柄主轴与缸体支撑座设置旋转配合，可直观演示引擎进气压缩做功排气冲程中，活塞上下往复带动曲柄旋转的完整运动过程。设计过程中重点校核了各运动构件的运动间隙，避免运动过程中出现构件干涉，同时对关键受力部位做了结构加强处理，保证模型结构符合真实引擎的力学设计逻辑，整体模型结构完整，装配关系清晰，可用于动力机械结构教学、引擎原理演示等场景。
