手推轮式长杆发球投射装置结构设计

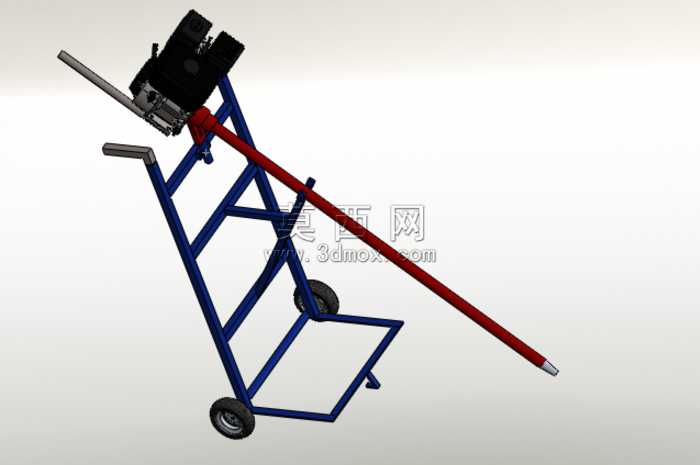

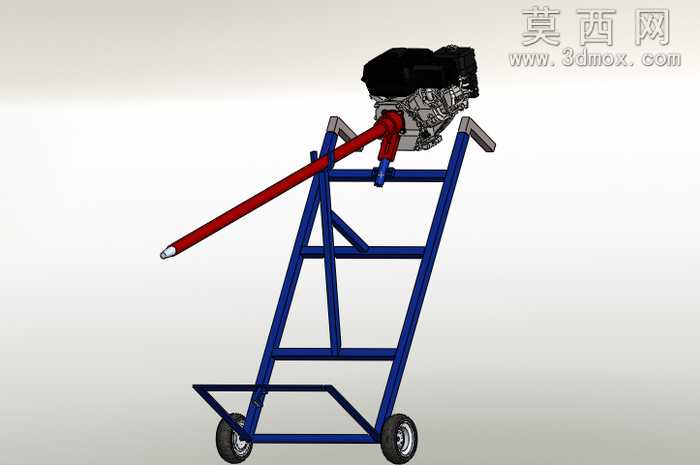

该三维模型采用SolidWorks完成全参数化建模，整体围绕便携移动式投射作业需求展开设计，核心结构分为承载推车支架、动力发射单元、长杆导向投射组件三个功能模块。建模过程中首先完成底部轮式承载框架的搭建，采用蓝色方管焊接式桁架结构，通过等距实体、拉伸凸台命令生成框架杆件，在底部装配两个橡胶材质的行走脚轮，搭配后侧的支撑脚结构，保证设备静置作业时的稳定性，手推握把处做了弯折贴合人体工学的弧度处理，表面赋予磨砂金属材质提升握持摩擦力。动力发射单元安装在支架上部靠后位置，建模时还原了内燃式动力模块的外部壳体、散热鳍片、操作手柄细节，壳体部分赋予哑光黑色工程塑料材质，金属传动部件赋予抛光钢材质，动力输出端与红色长杆投射组件做同轴心配合，长杆部分采用空心薄壁圆管结构建模，前端做锥形收口处理模拟投射端头，杆身沿支架斜向布置，通过两个限位卡扣与支架主体连接，保证长杆发射过程中的导向精度。渲染阶段采用工作室均匀布光方案，主光源从左上方45度投射，搭配右侧补光弱化结构阴影，地面添加浅灰色哑光接收面突出设备整体轮廓，材质区分上对推车框架做蓝色喷塑金属质感调整，长杆部分做红色烤漆金属效果，脚轮部分还原橡胶的哑光深灰质感与轮毂的亮面金属质感，动力单元的黑色壳体区分出塑料与金属部件的反光差异。设计思路上优先考虑设备的移动便携性，采用两轮手推结构降低转运难度，斜向布置的长杆投射组件保证发射角度符合作业需求，桁架式框架在保证结构强度的同时尽可能降低整体自重，各连接部位的紧固件、卡扣结构均做了1:1还原，可直接用于后续的工程出图、结构验证与样机制作参考，模型装配过程中添加了同轴心、重合、距离等完整配合关系，不存在干涉问题，各活动部件可实现对应的运动模拟。
