2020规格工业铝型材截面结构

　　这款20x20规格的铝型材是轻型工业框架搭建场景中应用极广的基础构件，日常在桌面级小型设备机架、检测工位旁的物料挂架、实验室小型试验台支架、电子产线旁的防静电工作台侧挂架上都能见到它的身影，不少3D打印设备的外框架、小型视觉检测设备的支撑骨架也会选用该规格型材，核心原因是其截面尺寸紧凑，占用安装空间小，同时自身的截面结构经过力学优化，能满足轻型负载下的抗弯、抗扭需求，不会在常规使用中出现明显形变。

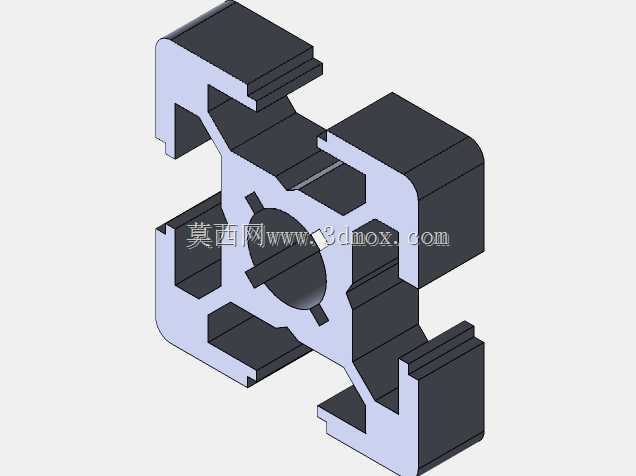

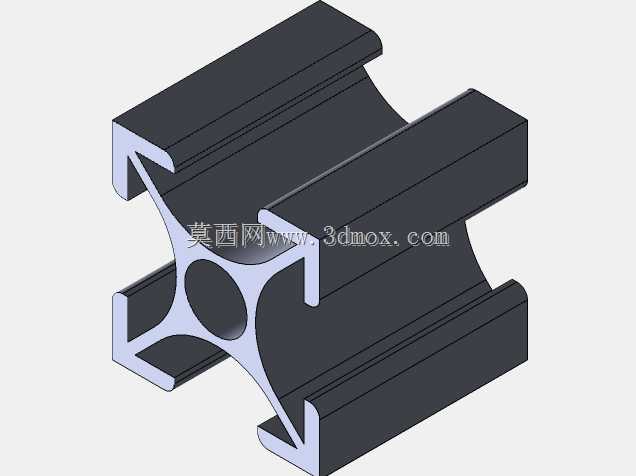

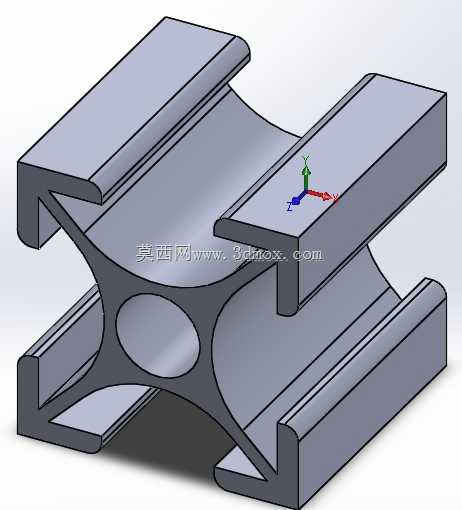

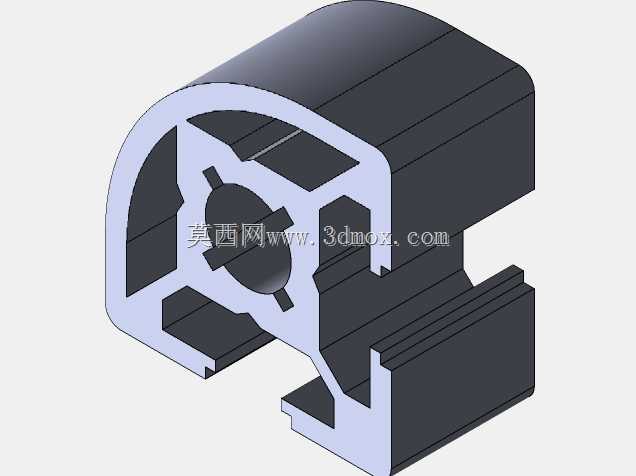

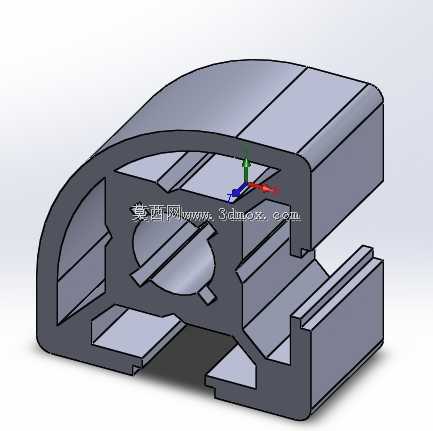

　　从截面结构来看，这款型材采用了对称式的腔体设计，中心位置设置了圆形减重空腔，在不削弱整体结构强度的前提下尽可能降低了型材的线密度，减少整体框架的自重；四个方向的T型槽结构遵循通用铝型材的槽口标准，可直接适配标准规格的T型螺栓、法兰螺母，不需要额外在型材上打孔攻丝，组装时只需要将预置螺母滑入槽道对应位置，锁紧螺栓即可完成构件连接，大幅缩短框架的组装周期，后期调整框架结构时也只需要松脱对应螺栓即可挪动连接件位置，不需要破坏型材本体。两侧的支撑筋采用圆弧过渡设计，避免了应力集中问题，在承受垂直于型材长度方向的载荷时，应力可以顺着筋条均匀分散到整个截面，不会在槽口根部出现应力断裂的隐患。

　　设计这类轻型铝型材截面时，首先要匹配通用的安装接口标准，槽口的宽度、槽道的深度都要和市面上流通的标准紧固件尺寸适配，不能出现非标尺寸导致配件无法通用的问题；其次要平衡强度与自重的关系，20系列型材本身定位是轻型负载场景，不需要过度堆砌材料厚度，通过筋条的布局优化来实现力学性能的提升，中心的圆形空腔除了减重之外，还可以作为走线路径，设备的传感器线缆、气管可以直接从空腔内穿过，避免线缆外露在框架外侧积灰或者被运动部件剐蹭，提升设备整体的整洁度与安全性。型材的外边缘做了小尺寸的倒角处理，组装过程中不会划伤操作人员的手部，也避免了尖锐边角磕碰造成的型材表面涂层脱落问题。

　　在安装边界方面，这款型材的截面外轮廓尺寸严格控制在20mm×20mm，单根型材的长度可以根据实际需求裁切，组装时相邻两根型材通过角码或者内置连接件连接时，连接节点的外凸尺寸不超过5mm，不会额外占用框架的内部使用空间；槽道的位置距离型材外边缘的尺寸经过精确计算，当使用标准角码连接时，角码的安装面可以完全贴合型材表面，锁紧后不会出现松动偏移，垂直拼接的两根型材可以保证90度的垂直度误差控制在机械装配允许的范围内，不需要额外做校形处理。如果需要在型材上安装面板、亚克力挡板等配件，只需要在槽道内预置弹性螺母，通过螺栓直接将面板固定在型材侧面，不需要额外做焊接或者粘接工序，后期更换面板也十分便捷。

　　在实际设备应用中，这类20规格的铝型材常和30、40系列的铝型材搭配使用，作为大型框架的辅助支撑构件，比如在大型自动化设备的旁侧搭建小型的操作按钮盒支架、传感器安装支架，不需要使用大规格型材造成材料浪费，同时也能保证支撑的稳定性；在一些需要频繁调整结构的测试工装上，这类型材的优势更加明显，因为连接方式全部为可拆卸式，测试人员可以根据测试需求随时调整支架的高度、宽度，不需要重新加工构件，大幅缩短测试工装的迭代周期。型材表面经过阳极氧化处理，具备一定的耐磨、耐腐蚀性能，在普通的车间环境下长期使用不会出现表面锈蚀、氧化起皮的问题，不需要额外做表面防护处理，降低了后期的维护成本。
