3D打印机配套塑料行走滚轮结构

　　桌面级FDM3D打印机在长时间连续运行过程中，整机框架的移位、底部支撑件的磨损，往往会带来打印平台水平度偏移、层纹错位等隐性故障，这类配套塑料行走滚轮，正是针对小型增材制造设备的底部移动、框架微调场景设计的配套承载零件，同时也可适配轻型CNC雕刻设备的工位滑移、小型工装台的位置调整需求。

　　从实际装配边界来看，该滚轮的外部配合直径设定为22毫米，内部安装通孔直径为5毫米，这个尺寸选型并非随意设定：5毫米的内孔刚好适配市面通用的625ZZ微型深沟球轴承，轴承外圈与滚轮内孔采用过渡配合压装，轴承内圈则穿过M5规格的锁紧轴或者台阶螺栓，既可以让滚轮绕轴顺畅回转，也能通过两侧的锁紧螺母调整轴向预紧量，避免滚轮在行走过程中出现轴向窜动。22毫米的外轮直径，在桌面设备底部有限的安装空间里，既不会因为轮径过小导致越障能力不足、轻微桌面杂物就卡停，也不会因为轮径过大挤占设备底部的走线、散热空间。

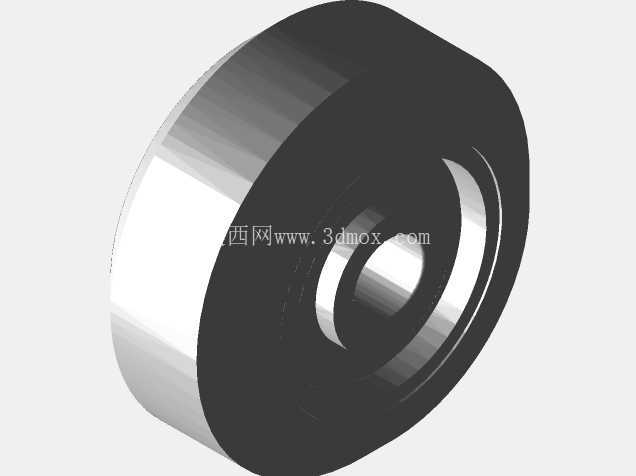

　　设计思路上，这款滚轮采用一体注塑成型的塑料基体结构，轮体截面做了分层的台阶造型：外圈是平整的圆柱行走面，接触桌面或者设备导轨时接触面积均匀，滚动过程中不会出现偏磨；轮体中部向内凹陷形成环形槽，既可以减轻整体零件重量，降低3D打印制作时的耗材用量，也能在需要沿导向轨行走的场景下，让槽位卡合在轻型导轨侧边，起到侧向限位的作用；内孔部位做了局部加厚的凸台结构，压装轴承的时候，加厚区域可以承受压装作用力，不会出现薄壁塑料件被压裂、长期受力后内孔扩松的问题。

　　在实际使用场景里，这类塑料滚轮不需要金属轮的高硬度，桌面3D打印机整机重量通常只有几公斤到十几公斤，四个滚轮分摊后单轮承载载荷极低，塑料材质自身的阻尼特性还能吸收设备运行时Y轴、X轴高速往复移动产生的微小振动，避免金属轮直接接触硬质桌面产生共振异响。如果采用FDM工艺自行打印制作，可以选择PLA或者PETG耗材，PETG的韧性更好，长期受压不容易出现脆裂；如果是小批量机加工制作，也可以选用尼龙棒料直接车削成型，耐磨性能会比打印件更优。装配时需要注意，压入625ZZ轴承后要保证轴承端面和滚轮侧面的同轴度，滚轮转动时无卡顿、无径向跳动，安装到设备底部后，四个滚轮的着地点高度差要控制在0.1毫米以内，才能保证设备推移顺畅、停放后框架不会出现倾斜。
