矩形阵列穿孔层压绝缘板结构

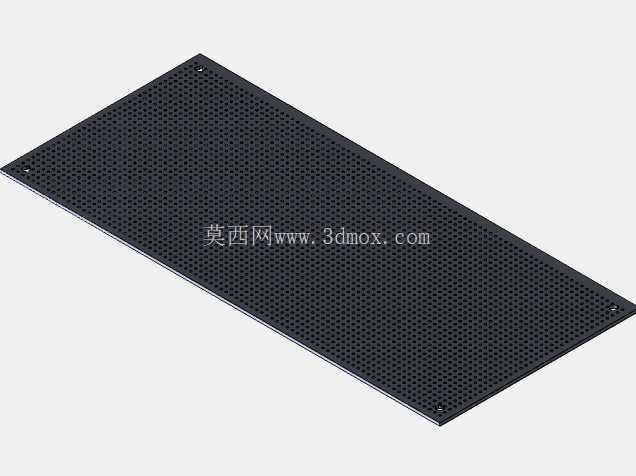

　　这块板件的核心形态是一张薄型矩形层压板，板面按规则网格布置大量贯通小孔，四角附近保留安装孔位，整体轮廓平直，边缘厚度均匀。密集孔阵并非装饰性处理，而是同时承担通风、减重、走线、散热和元件固定等功能，在控制柜、测试台、电子设备机架以及小型自动化装置内部都比较常见。板体材料对应pertinax类层压绝缘材质，这类材料在电气隔离场景中具有明确使用价值，表面硬度较高，加工后孔壁稳定，能够在不额外增加金属支撑件的情况下提供基础承托面。

　　从实际装配角度看，板件最外侧边界决定了它在机柜或设备腔体内的占用范围，四角孔位则用于与立柱、折弯支架或底框进行螺钉连接。建模时需要优先锁定外轮廓长宽、板厚和安装孔中心距，因为这些尺寸直接影响互换性；若孔位偏离机架预设坐标，即使孔阵外观一致，也无法顺利落装。四角孔应设置合理边距，避免拧紧时层压材料边缘产生分层或局部压溃。板面小孔采用等间距矩形阵列，孔径、孔距和边部留白需要保持一致，这样在视觉上形成连续网格，在工程上也便于按模数布置扎带、卡扣、支柱或小型元件。

　　结构设计上，穿孔率是需要权衡的重点。孔越密，空气流通和视线穿透效果越好，整体质量也更低，但板的抗弯刚度会随之下降；孔距过小或孔边过于靠近外轮廓时，搬运和紧固过程中容易出现裂纹。相反，若孔阵过于稀疏，散热和走线便利性会减弱，板件也会显得笨重。较合理的处理方式是在承载区域保留足够实体筋带，在孔区维持统一网格，使孔与孔之间形成连续的材料骨架。四角安装孔周围可保留略宽的无孔区域，让螺钉压紧力分布在完整材料面上，减少局部应力集中。

　　该板件在设备中的用途并不单一。它可以作为电源模块、继电器、小型传感器或驱动板的绝缘安装底板，也可以水平放置在机箱内充当分层隔板。密集孔允许空气从板下向板上流通，适合发热元件下方的热交换；当设备内部需要整理线束时，部分孔位还可穿过扎带或线扣，将线缆约束在指定路径上。若用于实验平台，板面上的规则孔阵还能提供灵活定位能力，便于根据不同样机尺寸调整固定点。

　　三维建模时，薄板主体可先通过拉伸建立实体，再以单孔特征完成阵列，孔口边缘保持垂直贯通，不需要额外倒角来改变配合关系。四角安装孔与板面小孔应区分层级管理：安装孔关联整机边界和紧固件位置，孔阵则关联通风与模块化固定。外形四角可采用轻微圆角或保持直角，取决于实际下料工艺；层压板加工中，直角外角容易在磕碰后掉渣，小圆角更利于搬运，但圆角半径不能侵入安装孔压紧区域。整体结构简洁，却对孔位规则性、板厚一致性和安装边界准确性要求较高，适合作为电气设备内部绝缘承托与多孔安装板使用。
