可变几何结构拉链头三维设计作品

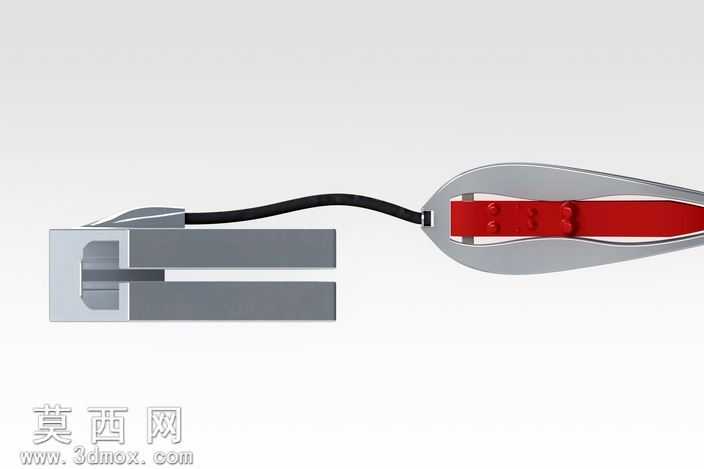

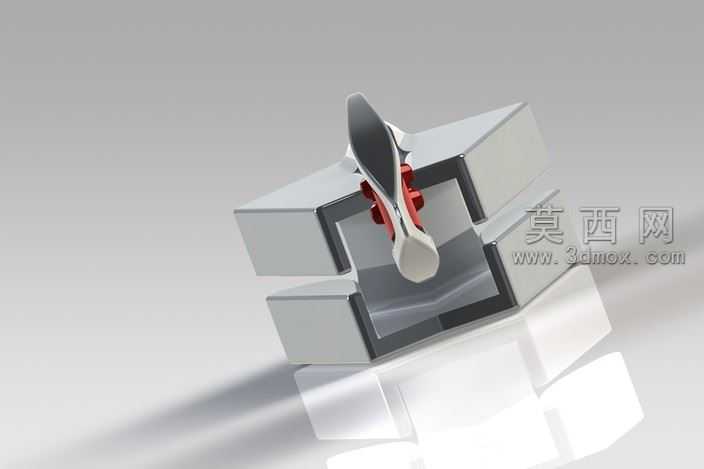

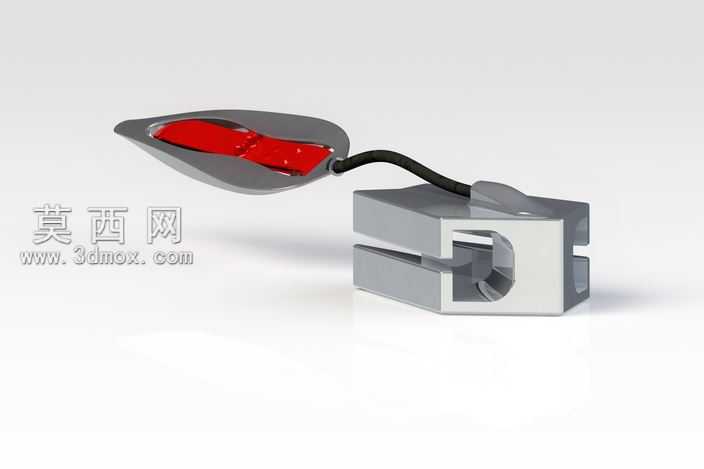

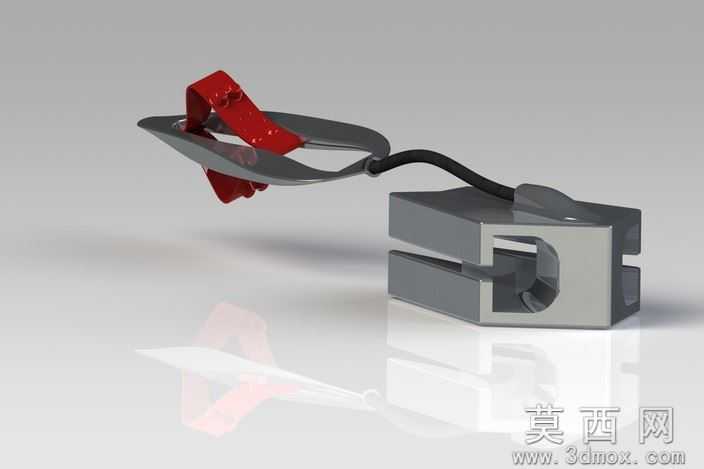

本作品为具备可变几何形态的拉链头三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先针对拉链头的核心功能结构进行基准定位，先绘制拉头主体的夹持基座轮廓，通过拉伸、切除、拔模等基础特征构建基座的夹持腔体，确保腔体尺寸适配常规链牙的啮合通行空间，腔体边缘做圆角过渡处理，避免使用过程中剐蹭链牙造成卡顿。针对可变形的拉片部分，采用柔性结构设计思路，先绘制拉片的曲面轮廓，通过扫描、放样特征构建拉片的异形曲面形态，拉片与基座的连接部位设计为可转动的铰接结构，预留合理的装配间隙，保证拉片可围绕铰接轴实现多角度转动，同时在铰接位置做限位结构设计，避免拉片转动角度过大造成结构脱离。材质渲染阶段，针对不同部件匹配对应的材质属性，基座部分采用哑光锌合金材质，调整金属粗糙度、反射率参数还原压铸五金的细腻磨砂质感，拉片部分采用亮面红色烤漆金属材质，调高高光强度与色彩饱和度，突出拉片的视觉辨识度，连接铰接部位的柔性连接件采用黑色橡胶材质，调整材质的漫反射、凹凸参数还原橡胶的哑光柔韧质感，场景搭建采用浅灰色反光地面，添加柔和的环境漫反射光源与定向主光源，通过光影对比突出模型的结构层次与曲面细节，渲染输出的效果图清晰展现各部件的装配关系与材质差异。设计过程中重点考量可变几何结构的实用性，拉片的异形曲面形态既满足握持施力的人机工程需求，又可在受力时产生微小的形态适配，提升拉动拉链时的手感，整体结构无冗余设计，各部件的壁厚均匀，符合五金压铸成型的工艺要求，铰接部位的配合公差经过反复调整，既保证转动的顺滑度，又避免出现松旷晃动的问题，完整还原了可变几何结构拉链头的功能特性与外观质感。
