三款不同材质法兰密封垫片三维设计

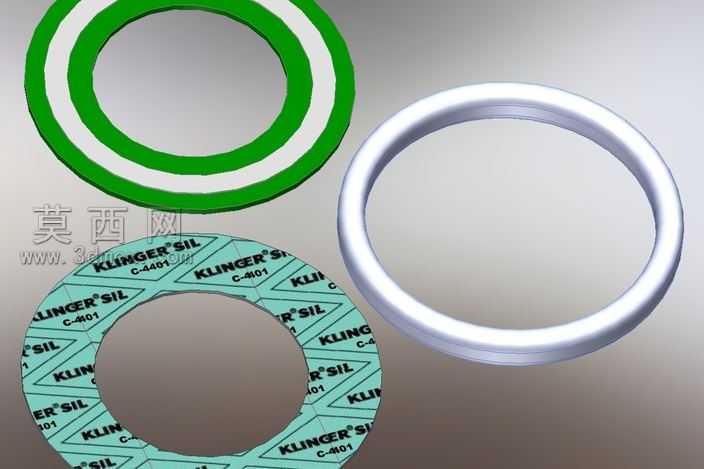

本作品为三款适配法兰连接场景的环形密封垫片三维模型，建模过程严格遵循ASME B16.20、B16.21相关密封件尺寸规范，针对不同工况的密封需求完成差异化结构与材质设计。建模阶段先以旋转凸台特征完成环形基体的基础构建，精准匹配NPS24等大口径法兰的密封面尺寸，针对150磅、300磅、600磅不同压力等级的法兰密封槽宽度、深度参数，逐一调整垫片的内外径公差与厚度参数，确保垫片与法兰密封面的贴合精度满足静密封的装配要求。材质与渲染设计上，三款垫片分别对应不同的应用场景：第一款采用绿白双色分层结构，对应改性聚四氟乙烯材质垫片，渲染时设置半哑光的塑料质感，分层处做清晰的色彩分界，模拟多层复合密封材料的层压结构，适配中低压、腐蚀性介质的管道密封场景；第二款为银灰色金属环形垫片，赋予金属材质高反光的抛光质感，边缘做微小的圆角处理，模拟金属环垫的精加工表面，适配高温高压的法兰连接工况；第三款为印有品牌标识的无石棉纤维橡胶垫片，在模型表面通过贴图还原密封垫片表面的品牌印刷标识，设置哑光的纤维质感纹理，还原非金属密封垫片的表面触感，适配常规给排水、低压蒸汽管道的密封需求。结构设计上三款垫片均为整圆环形结构，无额外拼接结构，保证密封面的连续性，建模时对垫片的边缘做了去毛刺处理的细节设计，避免安装时划伤法兰密封面，同时针对不同材质的压缩回弹特性，在模型参数中预留了压缩量的设计余量，确保装配后垫片能充分填充法兰密封面的微观间隙，实现可靠的静密封效果。渲染阶段采用工作室柔光环境，将三款垫片错落摆放，清晰展示不同材质垫片的外观差异与结构细节，通过光影效果突出环形垫片的轮廓精度与表面质感，直观呈现不同密封垫片的外观特征与适用场景，为法兰密封系统的选型、装配演示提供精准的三维模型支撑。
