DIY干电池电解水制氢氧装置结构设计

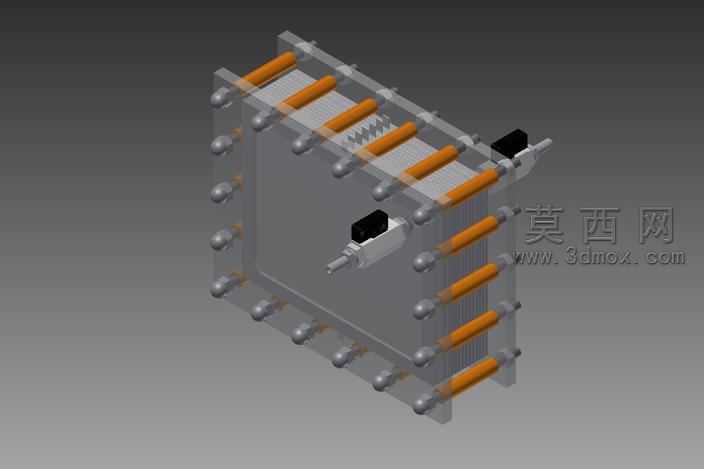

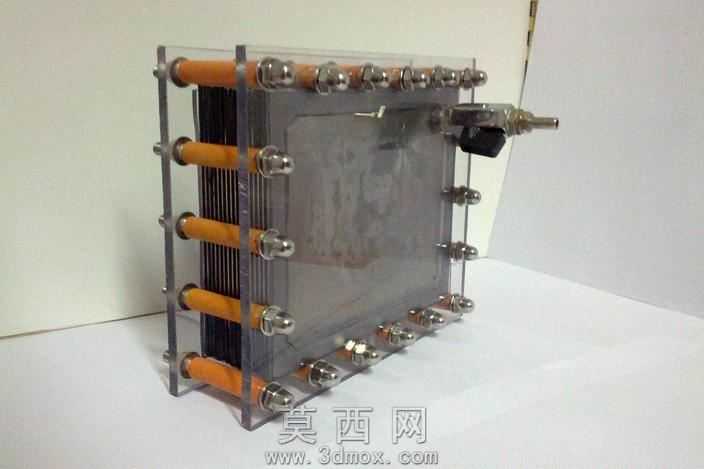

本作品为DIY干电池电解槽三维设计，整体采用堆叠式模块化结构搭建，核心依托干电池电解原理实现水的电化学分解，将输入的水电解为氢气与氧气两类气体产物。建模阶段采用Autodesk Inventor完成全参数化零件绘制与整机装配，首先对电解槽的核心堆叠单元进行逐一建模：每片电解极板按照干电池电解的反应需求设计合理的极间距，极板边缘预留密封槽位，搭配绝缘密封垫实现堆叠后的液路密封，避免电解液渗漏。贯穿整机的多根橙色拉紧拉杆为金属材质建模，两端搭配锁紧螺母，通过均匀的预紧力将整叠极板、密封垫、端板压紧为一个整体，既保证密封可靠性，也方便后期拆解维护、更换极板组件。两端的端板采用硬质绝缘材质建模，一侧端板预留电解液注入口与气体输出接口，接口处设计快插接头结构，方便外接管路收集电解产生的氢气与氧气，另一侧端板设置电极接线端子，黑色绝缘护套包裹接线部位，避免接线短路同时提升操作安全性。渲染阶段对不同零件赋予对应材质：拉紧拉杆赋予金属阳极氧化橙色材质，金属螺母赋予不锈钢哑光金属材质，极板框架赋予半透明工程塑料材质，可直观观察内部极板堆叠排布，接线端子护套赋予黑色哑光橡胶材质，端板赋予灰色硬质绝缘塑料材质，整体渲染效果清晰展现整机装配关系与结构细节。设计过程中充分考虑DIY制作的可行性，所有零件均采用常见标准件与易加工零件组合，无复杂异形曲面结构，极板堆叠数量可根据实际产气需求灵活增减，拉紧拉杆的长度可适配不同堆叠厚度的极板组，端板接口采用通用标准尺寸，方便使用者自行搭配管路、气泵等外接配件。整机结构紧凑，布局规整，所有紧固件均布在极板四周，受力均匀，可有效避免长期使用过程中因受力不均导致的密封失效、极板变形等问题，电极接线部位突出端板外侧，方便接线操作同时避免接线部位接触电解液造成腐蚀，半透明的框架设计可直观观察内部电解反应状态，方便使用者实时掌握设备运行情况，整体设计兼顾实用性与DIY制作的便捷性，可作为小型水电解制氢氧实验装置的参考结构。
