双节串联金属外壳电池组结构设计

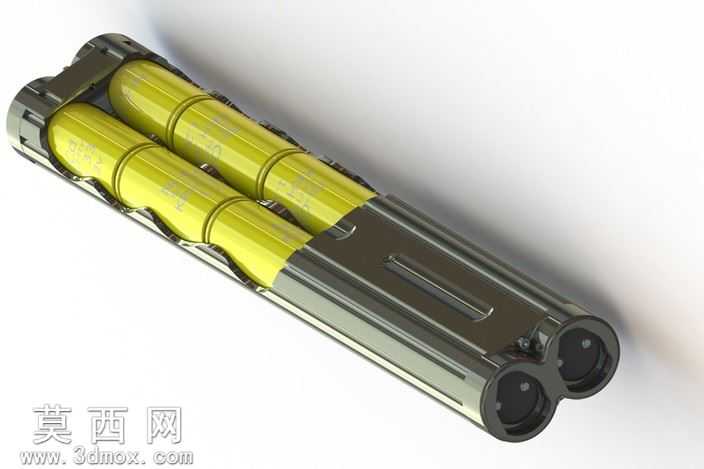

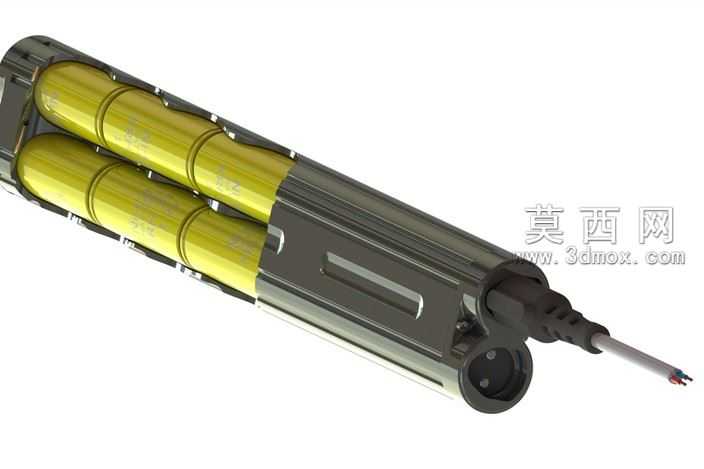

本作品为双节圆柱电芯串联排布的便携供电电池组三维模型，建模阶段采用自顶向下的设计思路，先完成整体装配空间的基准搭建，确定双电芯平行排布的核心布局，再逐一拆分各零部件的独立建模流程。首先构建电芯主体部分，还原圆柱电芯的分段式外观特征，通过曲面拉伸与环形阵列完成电芯表面的环形凹槽细节，赋予电芯半透明亮黄色塑料材质，调整材质的漫反射与高光参数，模拟真实电芯外皮的哑光带细微光泽的质感。随后完成金属外壳的建模，外壳采用上下扣合的筒状结构，通过抽壳命令构建基础薄壁腔体，在腔体内部设计与电芯外形匹配的弧形定位筋，确保电芯装入后不会发生径向窜动，外壳端部设计双极触点安装位，预留导电接触片的装配间隙，同时在外壳表面设计长条形防滑凹槽，通过布尔运算切除凹槽结构，赋予外壳枪灰色金属材质，添加轻微的拉丝纹理与环境反射效果，还原金属外壳的冷峻质感。端部的触点保护盖采用独立建模，设计与外壳端部卡合的卡扣结构，通过拉伸与切除命令构建触点的圆形避让孔，赋予保护盖黑色哑光工程塑料材质，调整材质粗糙度参数避免过度反光。建模过程中严格控制各零部件的装配间隙，所有配合面均预留合理的装配公差，确保虚拟装配时无干涉问题。渲染阶段采用三点布光方案，主光源从侧上方打亮模型主体，勾勒金属外壳的轮廓高光，辅助光源补充暗部细节避免死黑，背景采用浅灰白色渐变背景突出模型主体，最终渲染效果清晰展现电池组的整体外观、内部电芯排布与外壳结构细节，完整呈现该便携供电组件的设计形态与结构逻辑，可用于便携电子产品供电方案的结构参考、外观设计验证等场景。
