带太阳能板的便携气垫船动力装置设计

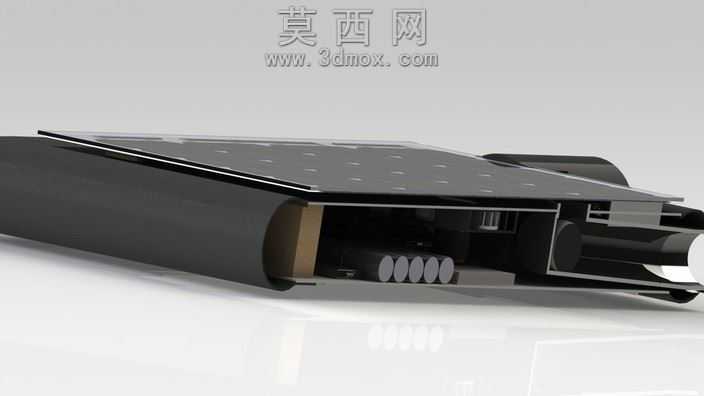

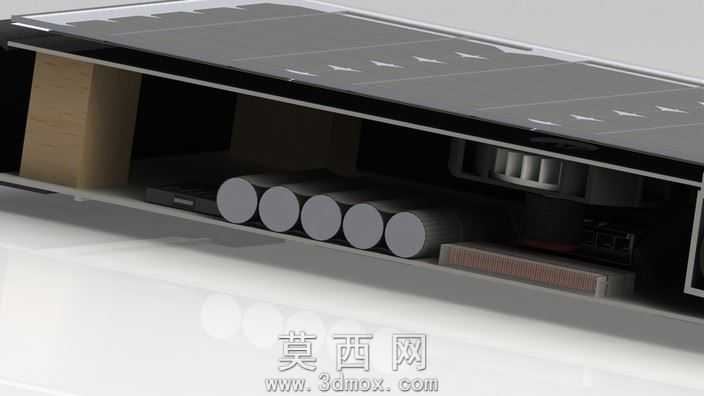

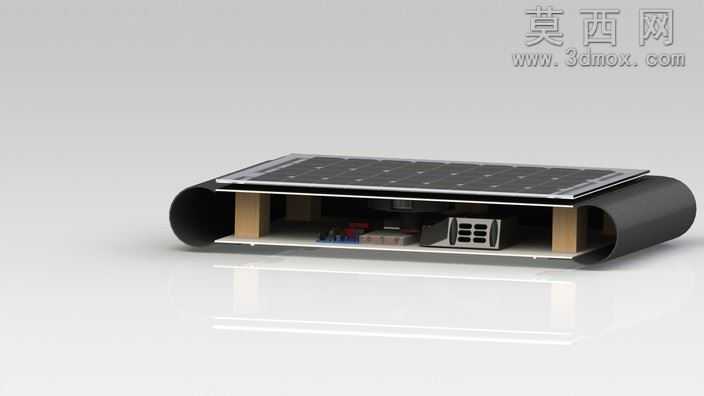

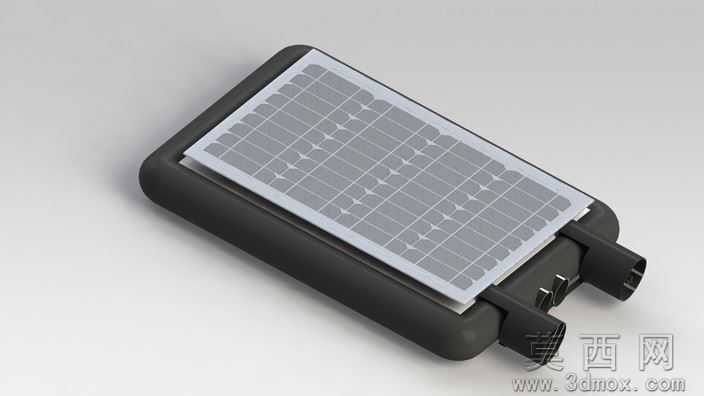

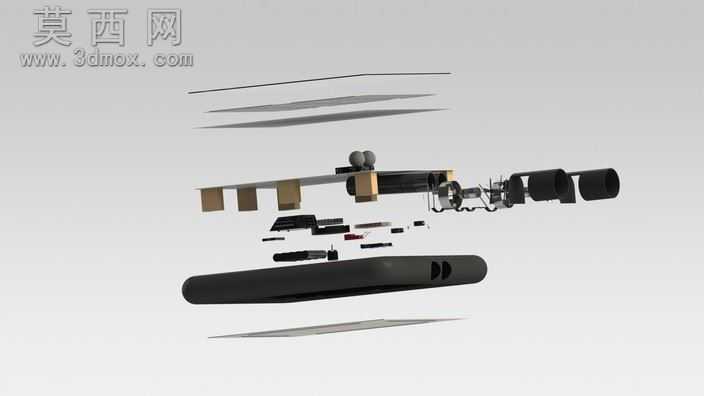

该作品为适配小型气垫船的太阳能动力组件三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先对核心功能模块进行拆分规划，将整体划分为太阳能光伏板承载区、黑色防护壳体、双动力输出接口三个独立建模单元，各单元间预留精准的装配公差，确保虚拟装配时无干涉问题。建模过程中，光伏板区域采用阵列特征快速完成规整的电池片栅格布局，还原真实光伏组件的表面分格结构，对每一片电池单元的边缘做微小倒角处理，模拟实际光伏板的封装压边细节；黑色主体壳体采用抽壳特征构建中空容纳腔，壳体边缘做圆润的R角过渡，既还原实物的磨砂哑光质感，也符合便携设备的防磕碰设计逻辑，壳体表面预留光伏板的嵌入式安装槽，槽位深度与光伏板厚度完全匹配，保证装配后板面与壳体上边缘齐平。双动力输出接口位于壳体一端，建模时还原接口的空心管状结构与端部的卡扣定位特征，接口与壳体衔接处做加强筋结构设计，提升动力传输部位的结构强度。材质渲染阶段，黑色壳体赋予哑光磨砂塑料材质，调整粗糙度参数模拟亲肤防滑的表面触感，避免高反光塑料的廉价质感；光伏板表面赋予半透明钢化玻璃材质，添加轻微的环境反射与折射效果，还原光伏组件表层玻璃的通透质感，电池片区域赋予深灰色硅基材质，搭配银色的栅线金属材质，区分不同功能层的视觉差异；动力接口部位赋予耐磨损的黑色工程塑料材质，接口内壁添加轻微的使用磨损纹理，提升模型的真实感。设计思路上，该组件定位为小型气垫船的便携动力源，依靠太阳能板吸收光能转化为电能，为气垫船的推进系统供电，整体采用一体化紧凑布局，黑色壳体既作为内部电路与储能元件的防护结构，也作为光伏板的承载基座，双输出接口可同时连接气垫船的抬升风机与推进风扇，无需额外分线结构，简化户外使用时的装配流程，整体造型无突出尖锐结构，方便收纳携带，适配小型休闲气垫船的轻量化使用需求。
