液压系统用双联塑料胶管固定夹支架

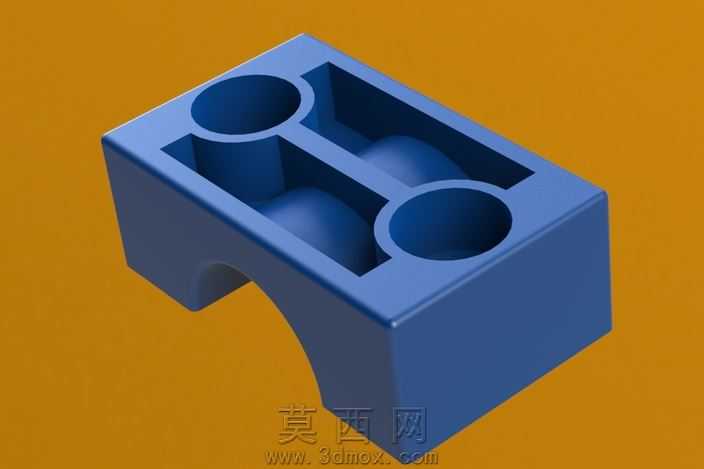

该液压胶管夹支架采用三维参数化建模方式完成整体设计，建模过程中以液压管路固定的实际安装需求为核心基准，首先绘制主体长方体基座的二维草绘轮廓，通过拉伸特征生成基座的基础实体，随后针对胶管夹持需求，在基座上部对称切削出两个圆形安装通孔，用于穿装固定螺栓实现支架与安装基面的锁紧固定。两个通孔之间设计有纵向分隔筋结构，既提升了支架整体的结构刚性，避免注塑成型后出现侧壁变形问题，也能将相邻两根液压胶管的安装空间进行物理分隔，防止管路工作过程中产生振动摩擦造成胶管外壁磨损。支架下部设计有与胶管外径匹配的弧形内凹夹持面，建模过程中通过倒圆角、曲面切除等特征优化弧形面的过渡衔接，保证夹持面与胶管外壁能够充分贴合，避免应力集中造成胶管局部压损。材质选择上模拟工业常用的增强尼龙工程塑料，渲染阶段调整材质参数呈现出哑光蓝色工程塑料质感，表面添加细微的磨砂纹理效果，还原注塑零件的真实表面质感，背景采用高对比度的暖橙色背景突出支架主体结构，通过三点布光方式打光，清晰展现支架的边角过渡、筋位结构与内凹曲面的细节特征。设计思路上充分考虑该类支架成对使用的实际工况，整体结构紧凑无冗余设计，安装孔位采用标准化尺寸设计，能够适配常用规格的液压胶管固定需求，分隔筋的厚度经过结构强度校核，能够承受液压管路工作时产生的周期性振动载荷，下部弧形夹持面的弧度经过优化，既能够保证足够的夹持抱紧力，又不会因为夹持力过大造成胶管通径变形影响液压油的正常流通，整体结构无尖锐棱角，所有边角均做了倒圆角处理，既提升了零件的注塑成型工艺性，避免出现应力开裂问题，也能防止安装过程中尖锐边角划伤操作人员或胶管外壁。
