RD4300嵌入式二维码识读扫描模组结构

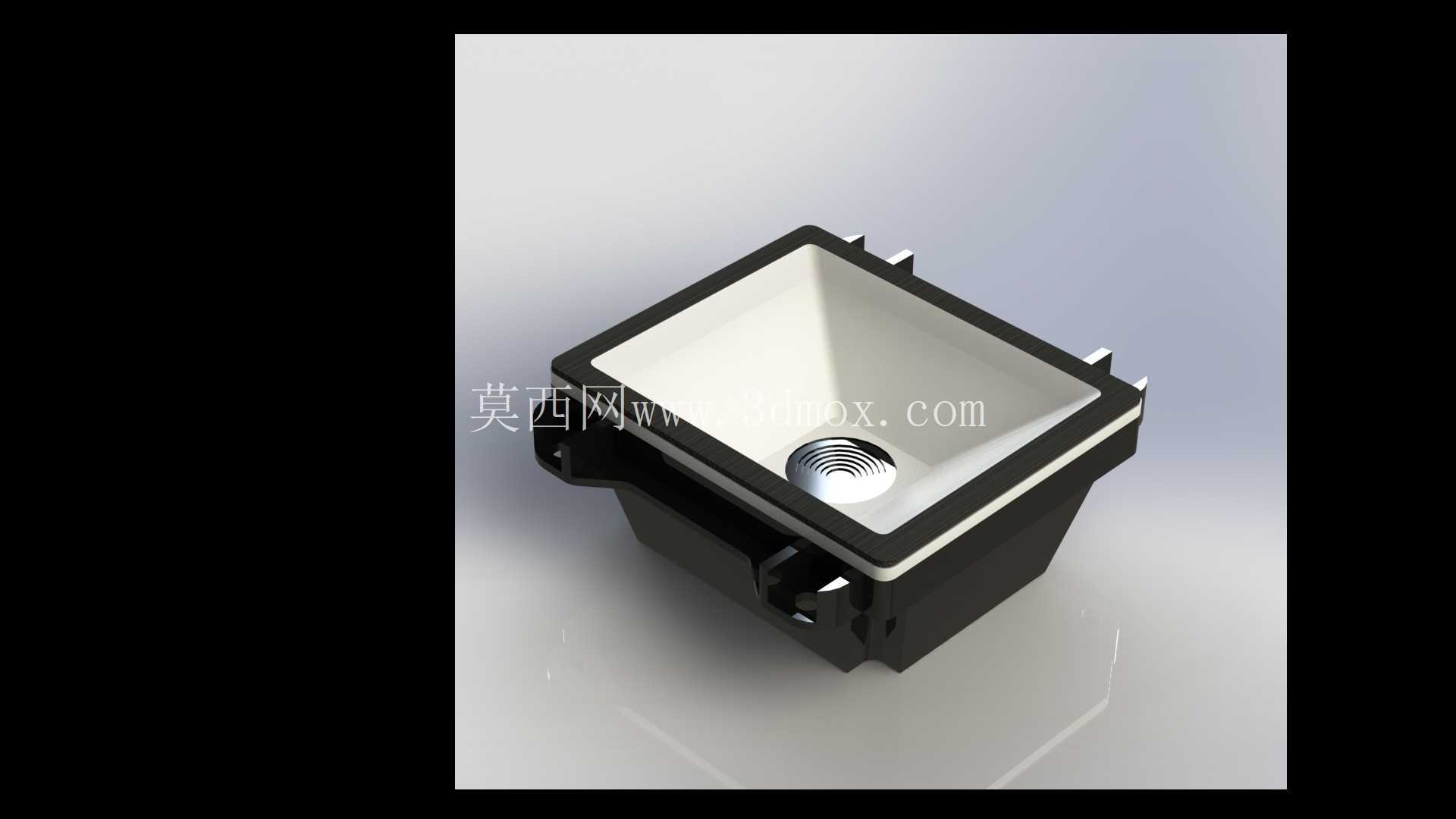

　　这款嵌入式二维码扫描模组，是面向自助终端、闸机通道、零售收银台等场景开发的识读核心部件，日常使用中可同时兼容纸质、屏幕显示的一维码与QR码识读需求，适配无人值守设备的条码采集环节。从结构设计来看，整体采用方斗形的上开口光学腔体，内壁做哑光漫反射处理，避免补光光线在腔体内形成杂散光反射干扰识读镜头成像，镜头模组布置在腔体底部中心位置，周围环绕补光元件，可在低光照环境下自动触发补光，保证不同光线条件下的识读成功率。

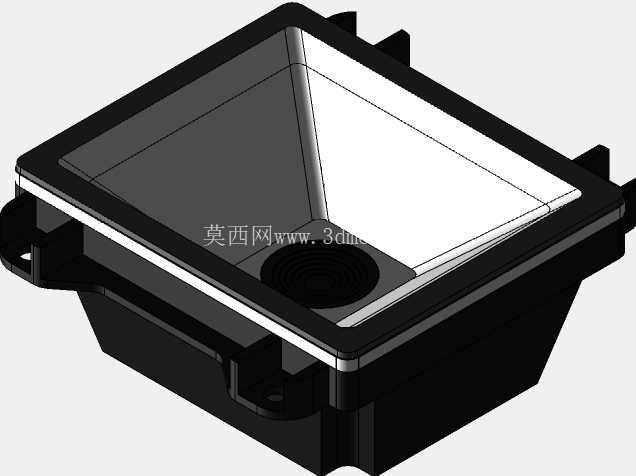

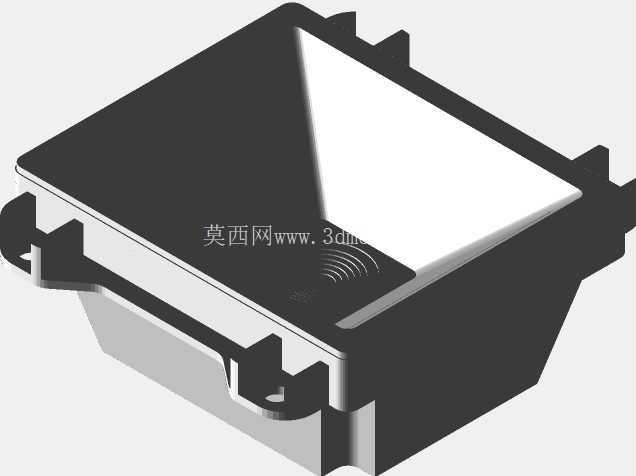

　　外壳采用上下卡扣加侧边固定耳的组合结构，侧边的安装耳预留了标准安装孔位，可直接嵌入到终端设备的预留安装槽内，安装时无需额外设计复杂的固定支架，安装边界与多数自助终端的标准开孔尺寸适配，外露的识读窗口与设备外表面齐平，不会突出安装面影响终端整体外观。腔体上沿做了一圈密封止口，装配时可搭配泡棉密封条实现面板与模组之间的防尘防水，适配商超、地铁站、园区闸机这类人员流动大、环境复杂的使用场景，避免灰尘、泼溅液体进入模组内部损坏电路元件。底部的电路仓与光学腔体做了分隔设计，光学元件与电路板之间设置了遮光隔板，杜绝电路板上指示灯的光线串入光学区影响成像。

　　识读窗口的倾斜角度经过反复调校，对应站立操作时的条码放置高度，用户无需刻意调整手机或纸质码的角度，即可快速完成识读，减少操作等待时间。侧边的走线槽预留了足够的空间，可容纳通讯线与电源线的弯折半径，安装时不会出现线材挤压折损的问题。整体结构没有多余的装饰性特征，所有外形特征都服务于光学成像、安装固定、环境防护这几个核心功能，结构件壁厚均匀，适合批量注塑生产，装配时仅需通过卡扣与少量螺丝即可完成整机组装，生产装配效率较高，同时后期维护拆卸也十分便捷，无需专用工具即可完成模组的更换检修。
