嵌入式证件护照扫描识别设备结构

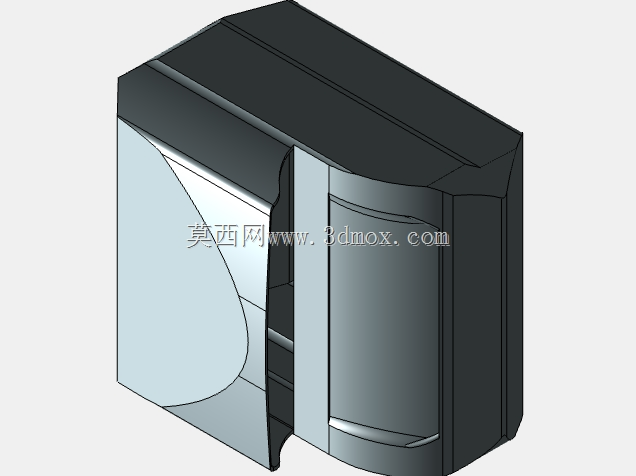

　　在出入境边检通道、政务服务大厅身份核验窗口、酒店前台人证比对工位、机场值机柜台这类需要快速完成证件信息采集的场景中，证件扫描设备的结构合理性直接决定了核验流程的通行效率，这款嵌入式证件扫描设备的结构设计，完全围绕高频次、高可靠性的证件采集需求展开。从实际使用场景的适配来看，设备采用半封闭斜向进纸的腔体结构，进纸导向面做了大弧度的曲面过渡，操作人员将护照、二代身份证、港澳通行证这类不同厚度的证件放置到扫描区域时，不需要刻意对齐边缘，曲面导向结构会自动引导证件滑落到扫描识别的基准位置，避免了硬直边角结构容易刮蹭护照覆膜、卡滞证件边缘的问题，日常使用中即使是带有加厚封皮的因公护照，也能顺畅放入扫描区域，不会出现卡滞、证件边角弯折的情况。

　　设备的外壳采用上下分壳的装配结构，上壳覆盖扫描成像区域的上方与侧方，既可以遮挡环境杂光对扫描成像模块的干扰，避免窗边工位、顶光直射场景下出现的图像过曝、反光问题，又能在设备嵌入到柜台台面、自助核验终端的安装位时，上壳的外沿可以直接搭在安装面板的预留开孔边缘，不需要额外设计外露的固定压片，安装后外观整洁，缝隙均匀，不会出现积灰的卫生死角。从功能实现的结构支撑来看，扫描成像模块被固定在下壳的内部安装筋位上，安装筋位做了三个方向的定位凸台，装配时不需要反复调整成像模块的焦距与角度，凸台的限位可以直接保证成像焦平面刚好对准证件放置的基准面，不同批次装配的设备成像清晰度一致性更好，减少了产线调试的工作量。设备的侧方预留了数据接口的安装槽位，接口位置做了内凹的避让空间，当设备嵌入安装到柜台内部时，数据线的接头不会顶到柜台的安装背板，预留的走线空间可以容纳USB数据线、电源接口的线材弯折半径，避免线材长期弯折出现的接触不良问题。从安装边界的尺寸设计来看，设备整体外轮廓做了小圆角过渡，没有尖锐的外凸棱边，嵌入安装时预留开孔的公差适配范围更大，即使开孔存在1-2mm的尺寸偏差，设备也能顺利放入安装位，外沿的搭边宽度控制在8mm，既可以覆盖开孔的边缘毛刺，又不会占用过多的柜台台面操作空间。

　　设备底部设计了四个对称的橡胶缓冲垫安装柱，当设备采用桌面放置的使用方式时，橡胶垫可以增加与台面的摩擦力，避免操作时设备滑动，同时可以缓冲柜台传递的振动，保证成像模块的稳定性，不会因为旁边工位的打印机、闸机设备的振动导致扫描图像出现模糊、重影的问题。设备的进纸区域没有设计额外的活动盖板，一方面减少了活动部件的故障点，高频使用场景下不需要担心盖板铰链断裂、弹簧失效的问题，另一方面半开放的结构可以让操作人员直观看到证件的放置状态，出现证件放反、折叠的情况可以及时调整，不需要掀开盖板反复操作。

　　针对不同厚度证件的适配，扫描区域的基准面做了微倾斜的角度设计，证件放入后会靠自身重力贴合在成像窗口的表面，不需要额外的压纸结构，即使是薄质的临时身份证明、厚质的电子护照，都能保证证件表面与成像窗口平行，避免出现局部图像虚焦、信息识别不全的问题。外壳的壁厚设计遵循了注塑成型的工艺要求，整体壁厚均匀，没有出现壁厚突变的结构，避免注塑生产时出现缩痕、翘曲的问题，外壳的内表面设计了交叉的加强筋，既提升了外壳的整体刚性，在受到外力挤压时不会出现变形蹭到成像窗口的问题，又可以减少外壳的用料，控制设备整体重量，方便安装搬运。设备的散热结构设计在侧方的隐蔽位置，采用格栅式的通风槽，通风槽的开孔方向朝下，日常使用时灰尘、液体不会直接从通风槽进入设备内部，同时可以保证内部成像模块、主控电路板的空气流通，长时间连续工作时不会因为积温过高导致设备运行不稳定。从操作人机工程的角度来看，扫描区域的高度刚好适配操作人员站立或坐姿时的手部自然放置高度，放置证件时不需要抬高手臂或者过度弯腰，单次证件放置的动作幅度很小，高频次操作时可以降低操作人员的疲劳度，适配边检、酒店这类单日核验量过百的高强度使用场景。
