双飞燕高清夹式网络摄像头结构设计

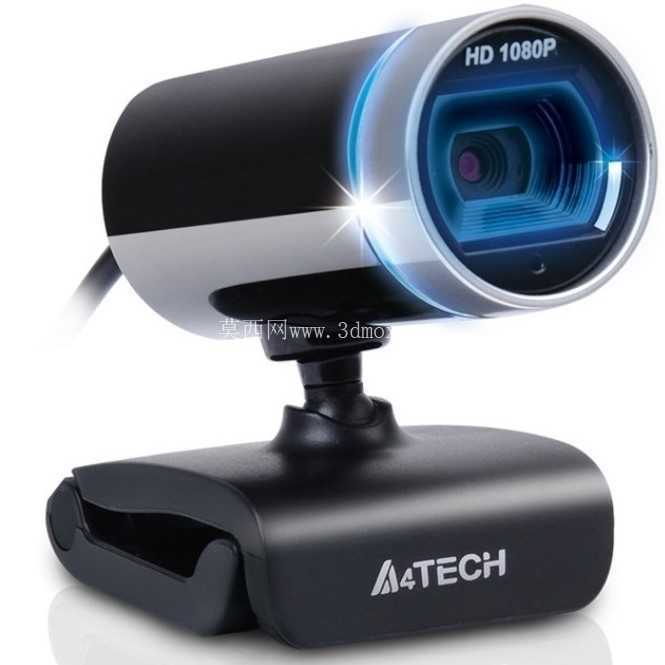

　　这款外置网络摄像头面向桌面视频采集场景，常见于远程会议、在线教学、直播推流、证件照自助采集以及工业工位可视化记录等场合。整机采用横向圆筒镜头舱与下方夹式支架组合，镜头前端标注HD 1080P，说明其核心功能是完成高清画面获取；机身通过球铰或短颈回转结构与底座相连，使用时可进行俯仰角度微调，也能绕竖直轴线左右转向，从而适应不同显示器厚度、笔记本屏幕上沿以及桌面平放位置。

　　从结构思路看，圆筒形镜头舱有利于把光学镜头、图像传感器板、补光或状态指示元件沿轴向集中布置，前端环形亮面区域既承担视觉识别作用，也可在装配时形成镜头保护边界。机身黑白分色并非单纯外观处理：上壳深色区域可减少屏幕反光对镜头周边的干扰，下部银色饰带增强层次，后端出线方式则让线缆自然沿显示器背部垂下，避免遮挡拍摄视野。底座为弹性夹持形态，前部压块与后方支撑面形成开口，能够卡在液晶屏边框上；夹持接触面需要考虑橡胶垫或圆角过渡，防止刮伤屏幕外壳，同时在开合范围内保持足够预紧力。

　　工程建模时，镜头舱应优先确定光轴高度、镜头外径和前端玻璃视窗边界，再围绕传感器板布置内部筋位与螺丝柱。底座部分不能只做静态外观，需要体现夹爪开合行程、铰接点位置和扭簧或弹性变形空间；若用于结构评审，还应检查支架在最大张开角度下是否与桌面、显示器后壳发生干涉。摄像头放置在显示器顶部时，整机重心应尽量靠近夹持中心，避免镜头舱过长导致前端下坠。平放使用时，底座下表面需要提供稳定支撑面，球铰锁紧摩擦面则要保证角度调整后不自行松脱。

　　安装边界方面，需关注夹口宽度、底座前后跨度、镜头中心相对于夹持面的高度以及线缆出线方向。镜头视场角范围内不应保留装饰凸台或线缆，底座与屏幕接触区要预留软垫厚度。对于外设结构设计人员，该类模型可用于校核摄像头与显示器、支架、灯条、桌面终端的空间配合；对于选型人员，则可直观看出夹装方式、调节自由度和线缆走向，判断其是否适合固定工位、移动办公或临时视频接入。
