掌机造型Arduino开源游戏终端结构

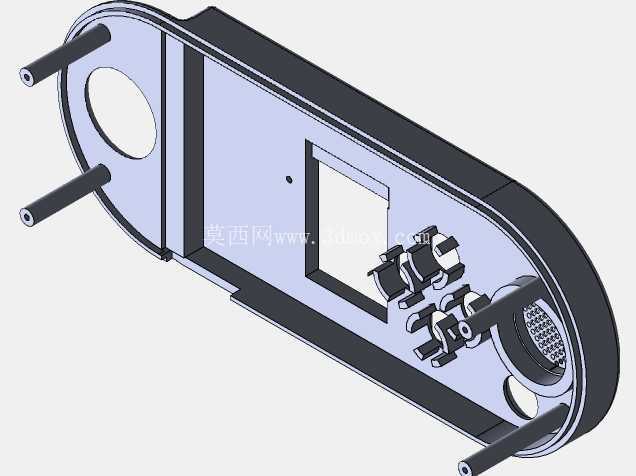

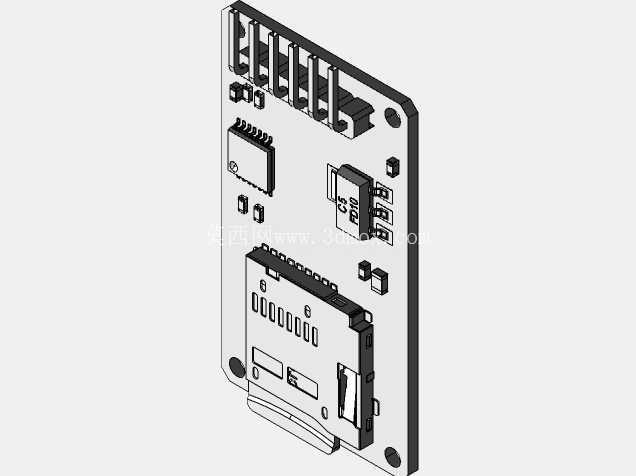

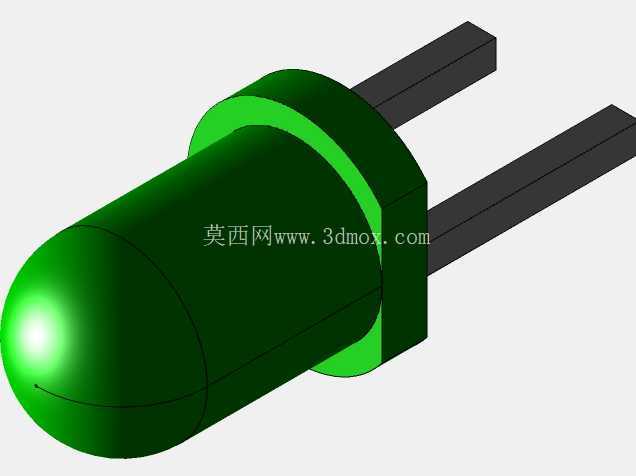

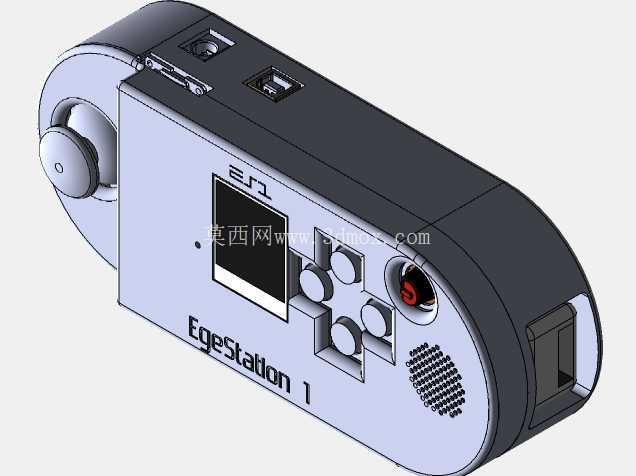

　　这套手持游戏终端的结构开发，最初面向嵌入式教学演示、创客原型验证与小型互动装置落地场景，整体围绕Arduino主控板搭建，把主控、显示、输入、供电、存储与外放模块整合进单手可握持的狭长壳体内，既可以作为嵌入式编程实训的载具，也能作为复古游戏体验的便携硬件，在校园创客空间、电子竞赛样机、开源硬件二次开发项目中都有明确的使用定位。整机壳体采用长条形圆角布局，握持段做了贴合掌心的弧面收边，左端布置模拟摇杆与功能按键，正面居中嵌入显示屏，屏幕下方排布十字方向键与动作按键，右端集成状态指示灯与出声孔，顶部预留SD卡插槽、数据接口的安装位，尾部开出供电接口的避让槽，所有接口位置都对应内部电路板的接插件坐标，装配时不需要额外弯折走线。

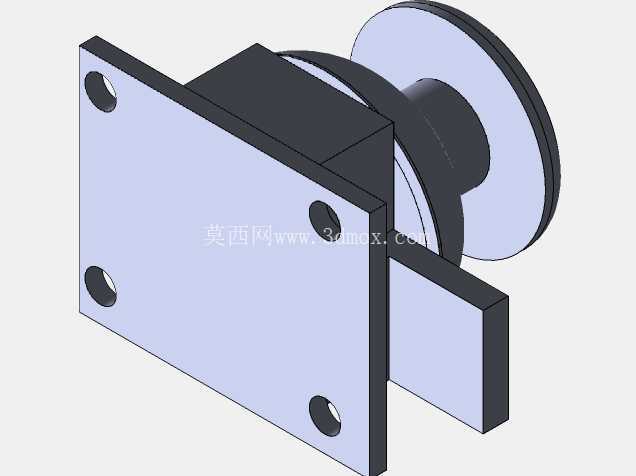

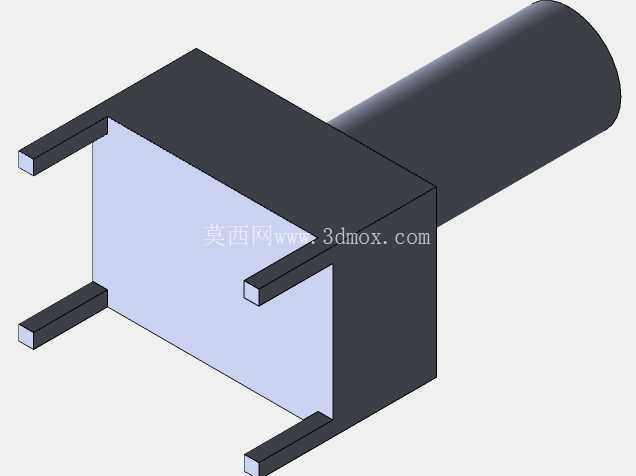

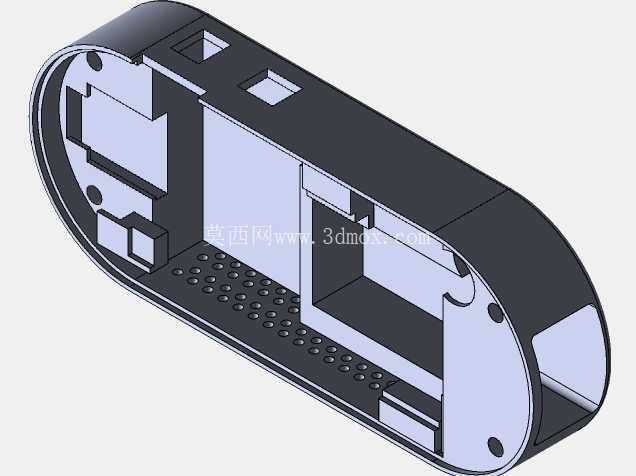

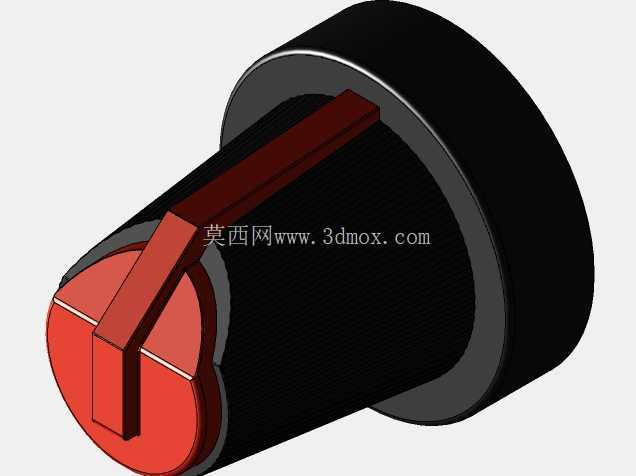

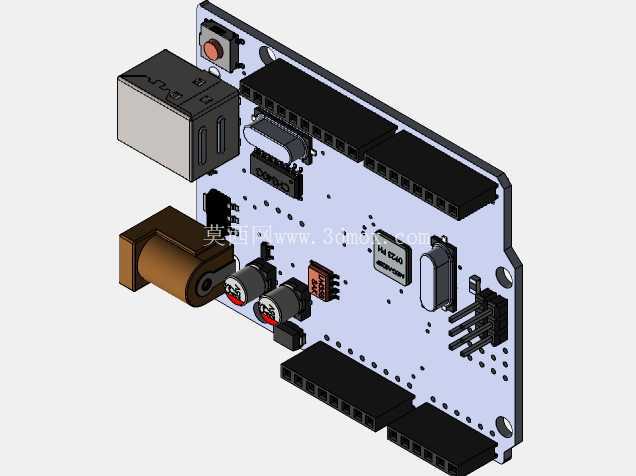

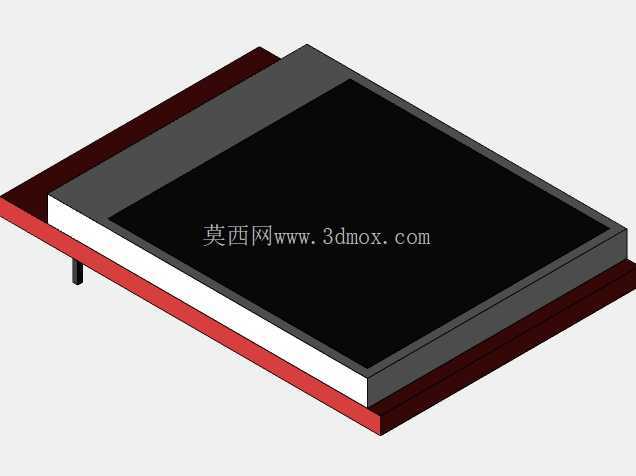

　　结构设计阶段优先处理内部堆叠边界：主控板贴靠壳体下半腔固定，屏幕通过四周卡扣定位在正面开窗处，按键采用悬臂式一体塑胶结构，按压行程控制在便携设备常用的0.8-1.2mm区间，摇杆底座预留足够的摆动间隙，扬声器出声孔采用阵列式小孔排布，既保证声音透出，也能阻挡大尺寸异物进入腔体。壳体壁厚按照常规消费电子外壳的1.5-2mm区间设置，螺丝柱周边做加厚补强，上下壳通过周圈卡扣加端部螺丝锁紧，拆装维护时可以快速分开腔体更换电池或者调试电路板。

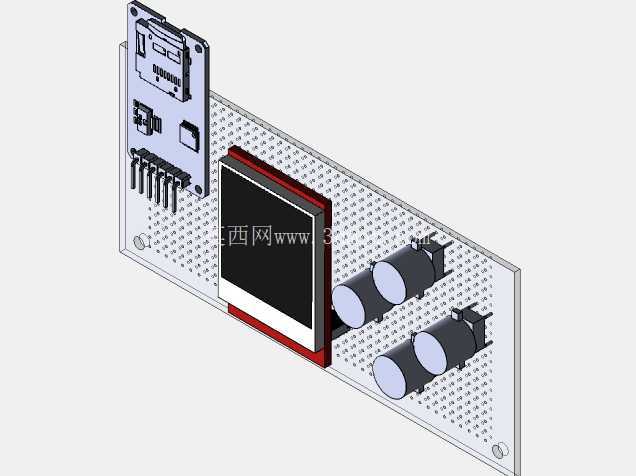

　　外形尺寸控制在便携掌机的常规范围，长度适配成年人单手握持跨度，宽度刚好容纳屏幕与按键并排布局，厚度兼顾内置锂电池与电路板的堆叠需求，所有外接接口都凸出壳体顶面或端面，插拔数据线、存储卡时不会和壳壁发生干涉。除外壳为自定义设计外，内部电子元器件均沿用通用开源硬件规格，结构建模时完整还原了每个元件的安装位、避让空间与装配关系，工程师拿到模型后可以直接校验板卡布局、调整壳体开孔位置，也能在此基础上拓展蓝牙模块、额外传感元件的安装空间，快速衍生出不同功能的手持互动终端。
