笔记本离心散热风轮结构设计

　　该风轮主要面向轻薄型笔记本内部的风冷散热链路，布置在热管鳍片模组与机身出风口之间，工作时由无刷直流电机直接驱动，将鳍片表面被热量加热的空气沿机壳侧壁导流槽快速抽出，同时在键盘下方与进风栅格区域形成稳定负压，让环境冷空气持续穿过主板热源周边。整机热设计中，风轮并非孤立零件，它需要与蜗壳、密封泡棉、鳍片端板和出风口格栅共同构成气流通道；若扇叶与周边壁面间隙过大，会产生回流损失，若间隙过小，则在公差累积、跌落变形或长期热胀冷缩后容易出现擦碰。

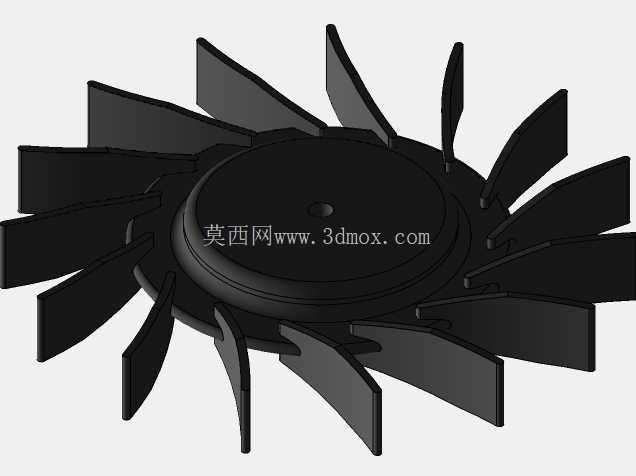

　　结构上采用中心轮毂加周向多叶片的布局，轮毂中央保留电机轴装配区域，外圈叶片沿圆周均匀分布，叶型带有明显空间扭转。叶片前缘负责切入进入风轮的低速气流，叶身通过曲率变化把轴向或斜向进入的空气转为具有切向速度的流动，尾缘则将气流导向鳍片和出风口。多叶片方案有利于在有限转速下提高风压，适合笔记本风道阻力较高、出口格栅较窄的工况；叶片根部与轮毂衔接处设置过渡区域，可降低高速旋转时的应力集中，也能减少注塑填充时出现缩痕、短射的风险。

　　从安装边界看，这类风轮外径受笔记本内部腔体宽度限制，轴向厚度则与整机厚度直接相关。设计时需要同时校核风轮最高点与键盘支架、主板元件、热管焊接凸包之间的安全距离，还要考虑动平衡余量、轴承座同轴度以及装配卡扣的定位关系。轮毂端面不宜过度厚重，否则会增加转动惯量，使启停响应变慢；但轮毂直径也不能过小，否则叶片根部支撑跨度增大，高速旋转时叶尖摆动量会增加。

　　建模过程中，叶片适合以单叶曲面作为基础特征，通过圆周阵列形成完整叶栅，再对轮毂、加强环和轴孔区域进行实体合并。曲面阶段需重点控制叶根相切、叶尖厚度和前后缘过渡，避免出现零厚度面；实体化后应检查拔模方向，因为此类零件通常采用塑料注塑成型，叶片间空间狭窄，模具分型和顶出位置需要在结构设计早期预留。工程出图或三维评审时，还应结合风轮与电机轴的配合方式、动平衡去料区域、噪声敏感频段以及整机风道阻力曲线进行综合判断，使风轮在风量、风压、噪声和结构强度之间取得可落地的平衡。
