贴片式双列直插微处理器芯片三维结构

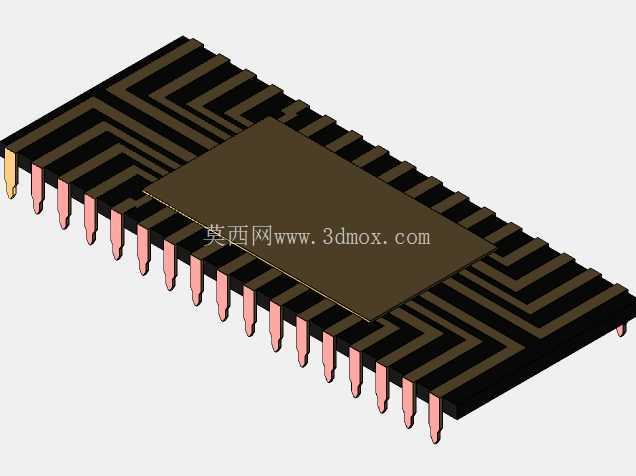

　　在工业控制板卡开发、消费电子主板设计、嵌入式硬件调试场景中，这类双列直插贴片封装的微处理器是核心运算载体，建模时需要优先匹配PCB布局的安装约束，引脚间距严格遵循行业通用的SOP封装规范，确保后续导出的模型能直接导入PCB设计软件做干涉检查。从结构设计逻辑来看，模型还原了芯片本体的分层结构：底部黑色塑封基座承载内部晶圆布线，表面的深棕色散热盖直接贴合晶圆核心区域，兼顾晶圆保护与工作热量导出的作用，两侧引出的铜质引脚做了弯折成型处理，引脚末端的焊盘区域做了圆角过渡，还原实际SMT贴片焊接时的吃锡面形态，避免建模时尖锐棱角导致的装配仿真误差。

　　做这类电子元器件三维建模时，不能只做外观示意，要考虑结构工程师的实际使用需求：比如引脚的伸出长度、引脚间的安全间隙、芯片本体的总高度，都要和实际量产元器件的尺寸公差匹配，方便结构设计师在做整机壳体设计时，预留足够的装配空间，避免出现壳体与芯片顶部干涉、焊盘与周边电容电阻间距不足的问题。很多硬件开发团队在做新品打样前，都会用这类精准的元器件模型做整机堆叠仿真，提前排查布局缺陷，减少打样返工的成本。

　　模型表面的布线纹理还原了芯片内部引线框架的排布逻辑，虽然实际塑封后内部走线不可见，但建模时保留这部分结构细节，能方便教学场景下的原理展示，让初学者直观理解芯片内部信号从晶圆到引脚的传输路径。引脚部分的铜色材质做了哑光处理，匹配实际元器件引脚的镀锡铜表面质感，没有做过度的反光效果，确保渲染输出的装配图能直接用于技术文档配图。在安装边界设计上，模型的基准原点设置在芯片本体底部中心位置，和PCB封装库的原点坐标完全对齐，导入装配环境时不需要额外调整坐标，能直接匹配焊盘位置完成虚拟装配，大幅提升结构设计的效率。这类模型也常被用于自动化贴片机的编程仿真，验证吸嘴拾取芯片时的吸附面平整度，提前预判贴片过程中可能出现的元器件偏移问题。
