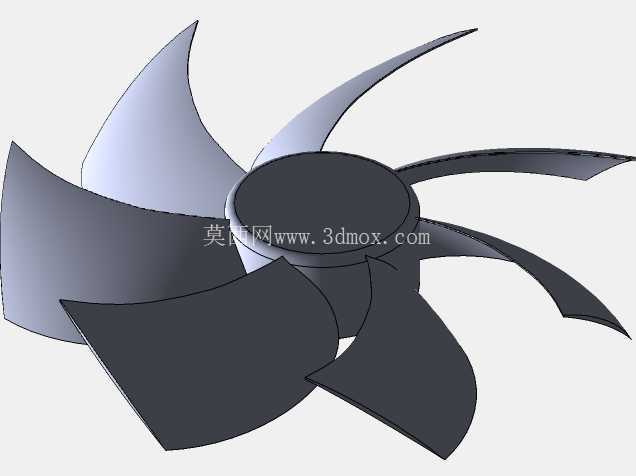

七叶轴流散热风轮结构设计方案

　　在电子设备热管理、小型通风换热场景中，轴流风轮是驱动空气流动、完成热量交换的核心执行部件，这款七叶结构的风轮，针对低转速下的风量输出与运行静音需求做了针对性的结构优化，适配桌面级散热、小型设备通风、家用呼吸类设备气路驱动等多个场景的使用要求。从实际功能落地的角度看，这类风轮不需要配套复杂的导风结构即可完成定向气流推送，在安装空间局促的设备内部，能够凭借紧凑的轴向尺寸完成气路搭建，不会占用过多的设备内部容积，给电路板、功能模块留出足够的排布空间。

　　设计过程中首先对叶片的翼型做了调整，没有采用传统等厚度直板叶片结构，而是沿叶展方向做了连续的扭角变化，叶根位置扭角偏大，保证轮毂附近的空气能够被有效带动，避免轮毂区域出现气流滞止的死区，叶尖位置扭角逐步收窄，匹配叶尖位置更高的线速度，减少叶尖位置的气流涡流损失，同时降低叶片旋转过程中切割空气产生的脉动噪音，实际运行时的气流输出更平顺，不会出现明显的紊流异音。叶片数量选择七叶布局，相比常见的五叶、六叶结构，在相同转速下能够输出更连续的气流，气流脉动频率更高，人耳感知的运行噪音更低，同时叶片之间的间距经过反复校核，既不会因为叶片过密导致风阻过大增加驱动负载，也不会因为叶片间距过大出现气流间断的问题。

　　轮毂部分采用一体化的圆盘式结构，中心预留了标准的电机轴安装位，安装位周边做了局部加厚处理，保证长期旋转过程中轮毂不会因为离心力出现形变，同时轮毂的外圆做了圆弧过渡，减少气流在轮毂端面的冲击损失。从安装边界来看，这款风轮的轴向尺寸控制在较小范围内，径向尺寸适配常规的小型散热风道，安装时只需要保证风轮与周边风道壁面预留均匀的间隙，避免叶尖与壁面刮擦即可，不需要额外设计复杂的定位结构，直接与电机输出轴配合锁紧就能完成装配，后期维护更换也十分便捷。

　　在结构强度校核层面，叶片根部做了圆角过渡处理，分散旋转过程中叶片根部的应力集中，即使在额定转速的1.2倍超速工况下，叶片的形变也能控制在安全范围内，不会出现叶片断裂、形变碰壳的问题，同时叶片的前缘做了钝化处理，减少空气中的粉尘、纤维在叶片前缘的附着，长期运行后不会因为积灰导致动平衡失效，延长风轮的维护周期。针对呼吸类设备的使用场景，这款风轮的气流输出稳定性经过优化，不会出现明显的气流脉冲，能够给气路提供稳定的风压，保证设备的气路流量稳定，不会因为气流波动影响设备的正常运行，同时风轮的整体重量经过优化，在保证结构强度的前提下尽可能降低转动惯量，减少电机启动时的负载冲击，延长配套驱动电机的使用寿命。
