外置轴流风机驱动密闭机箱热流仿真

　　这套仿真对象针对工业控制机柜、嵌入式算力机箱这类长期密闭运行的电子设备搭建，现场运维里最棘手的痛点从来不是元器件能不能装进去，而是满载工况下内部积热散不出去：板卡上的主芯片、功率模块长期卡在温度阈值边缘，轻则触发降频丢数据，重则加速焊点老化、电容鼓包，整套设备的无故障运行时长直接打折扣。很多结构工程师做机箱布局时只核对安装孔位、干涉间隙，往往忽略风道走向，等样机打回来做温升测试才发现热风在腔体里打转，再改开孔、挪风扇就要重走外壳开模流程，成本和周期都扛不住。

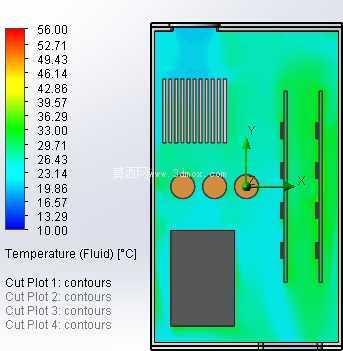

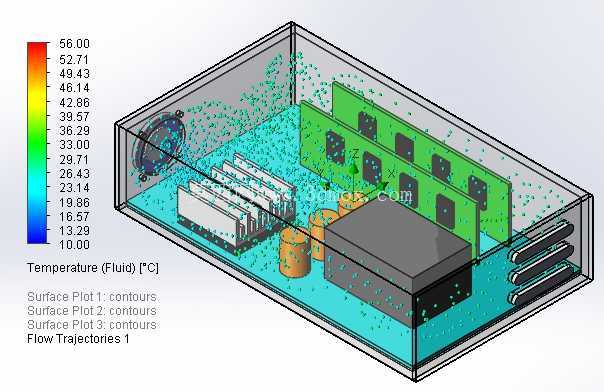

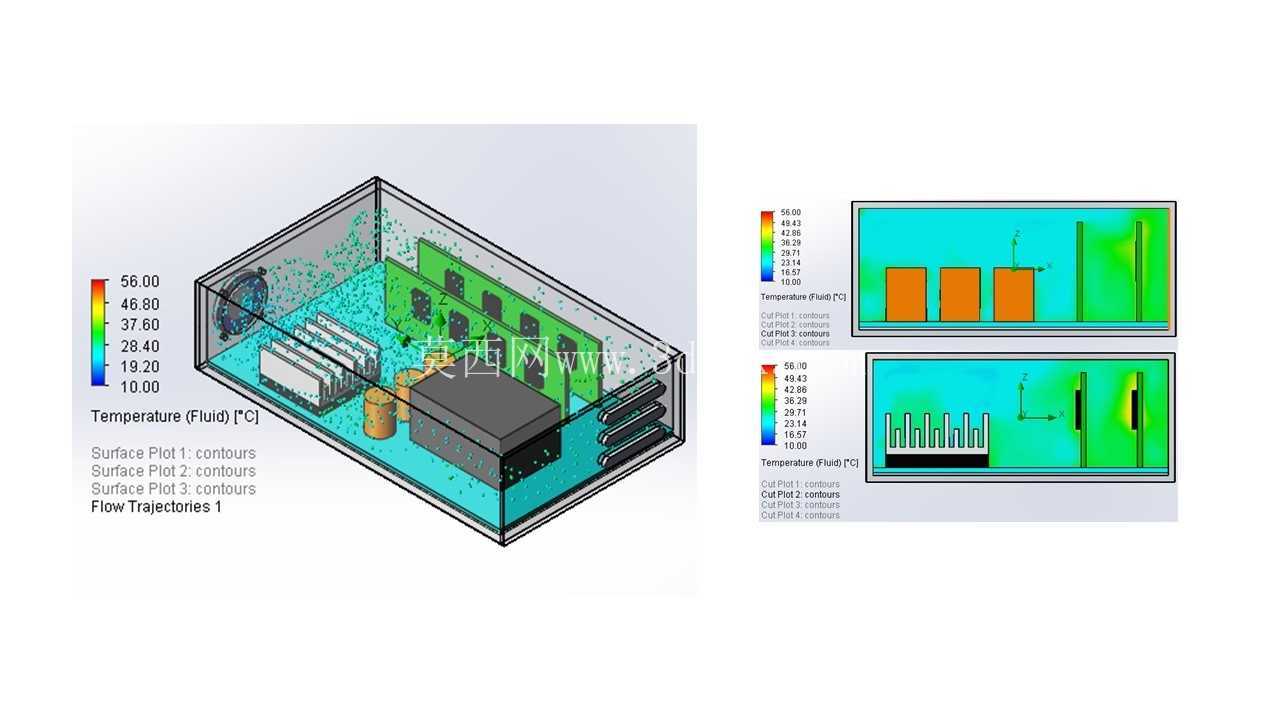

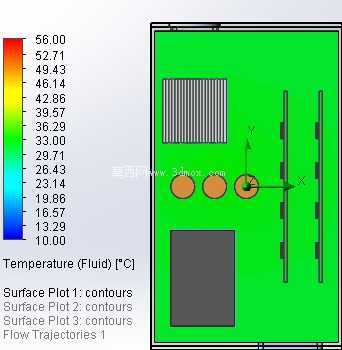

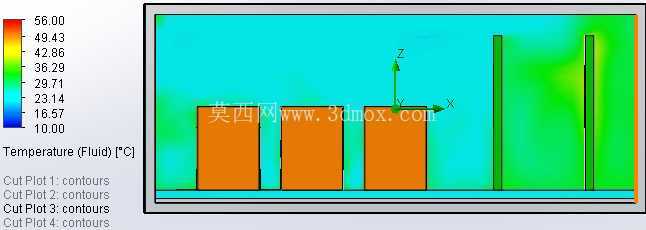

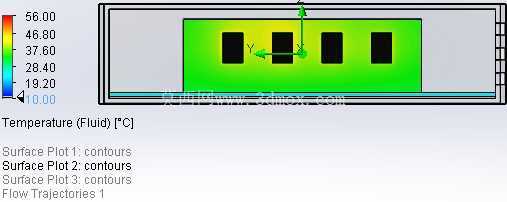

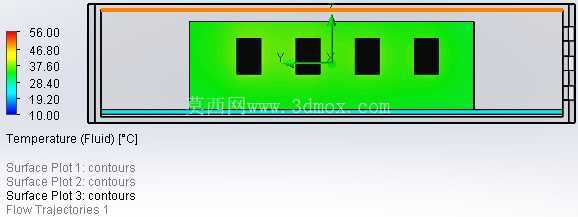

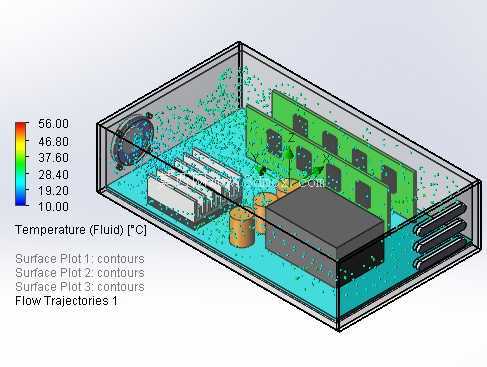

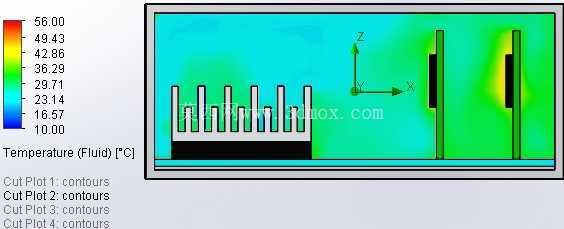

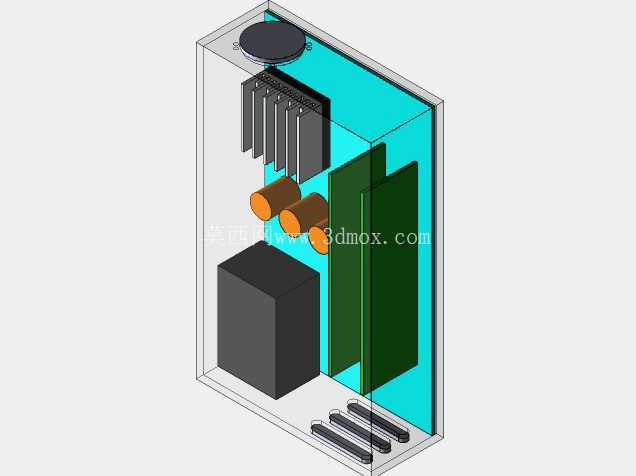

　　整个模型把机箱内部所有发热与导流构件全部还原：腔体一侧嵌入Papst 412规格的外置轴流风机作为主动送风源，进风侧对应机箱侧壁的通风开孔，出风侧顺着内部间隙排布流道；腔体内分层布置多块竖插PCB板，板上搭载高功耗主处理芯片、小尺寸外围芯片，下方布置条状散热鳍片、圆柱储能电容、方形电源模块，所有构件的外形尺寸、安装间距完全按照实际装配边界设定，没有为了网格简化随意拉大间隙。仿真计算覆盖了工程选型最关心的几类核心结果：首先提取风机入口侧的平均静压、平均气流温度，匹配风机本身的P-Q性能曲线，就能直接判断当前风道阻力下风机实际工作点有没有落在高效区间，避免选了标称风量很大的风机，却因为系统风阻过高实际送风量骤降；再提取出口侧的平均静压、质量流量，核算整个腔体的换气次数，确认单位时间能带出多少热量。温度场结果分别输出主芯片、小芯片的最高温度，配合三个正交截面的温度云图，可以直观看到冷气流从风机送出后，是不是先扫过发热最高的主芯片区域，有没有被前方的电容、结构件挡住形成死区；流线轨迹把腔体内所有涡流、回流区域标出来，比如PCB板后方、电源模块侧边如果出现流速近乎为零的滞止区，就可以针对性调整板卡间距、在合适位置加挡风导流板，把冷风逼向原本吹不到的发热角落。做这类热设计仿真时，建模阶段就要严格守住安装边界：风机的嵌入开孔尺寸、法兰固定孔位要和机箱侧壁完全匹配，内部板卡的插槽间距、元件突出高度不能超出机箱内廓，仿真得出的温度结果反过来也能指导结构优化——如果某块芯片温度超标，不用盲目换更高功率的风扇，先微调导流板角度、捋顺风道路径，往往就能用更低的运行噪音、更低的功耗把温升压到允许范围内，这套分析逻辑不管是做工控机、通信基站机箱还是小型服务器散热设计都能直接复用。
