家用影音设备红外遥控操作器结构设计

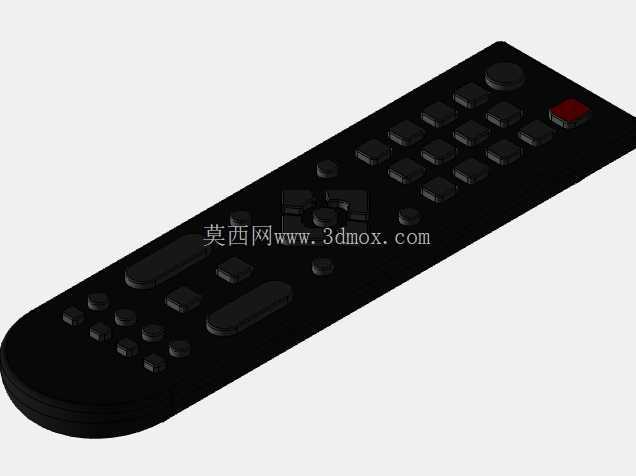

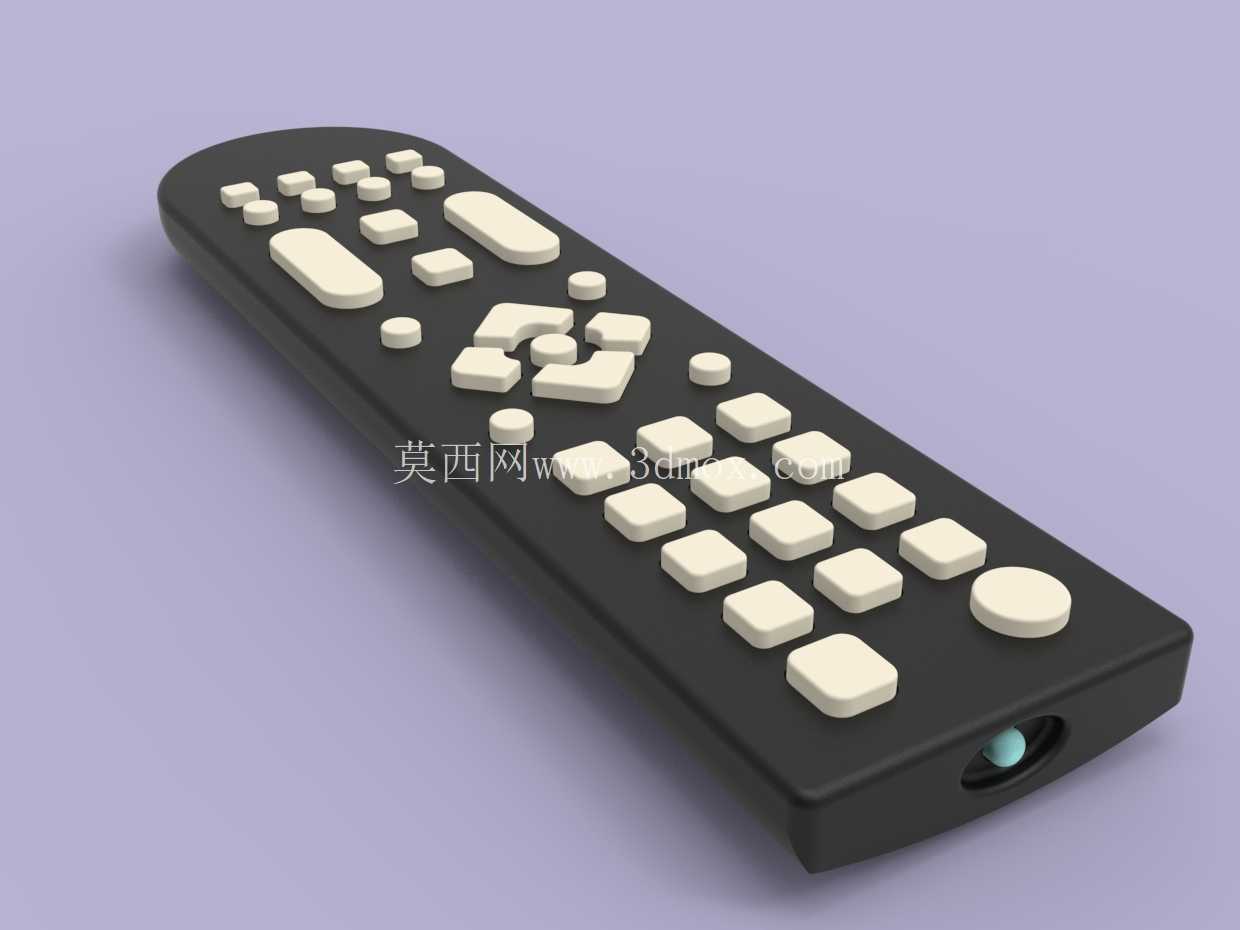

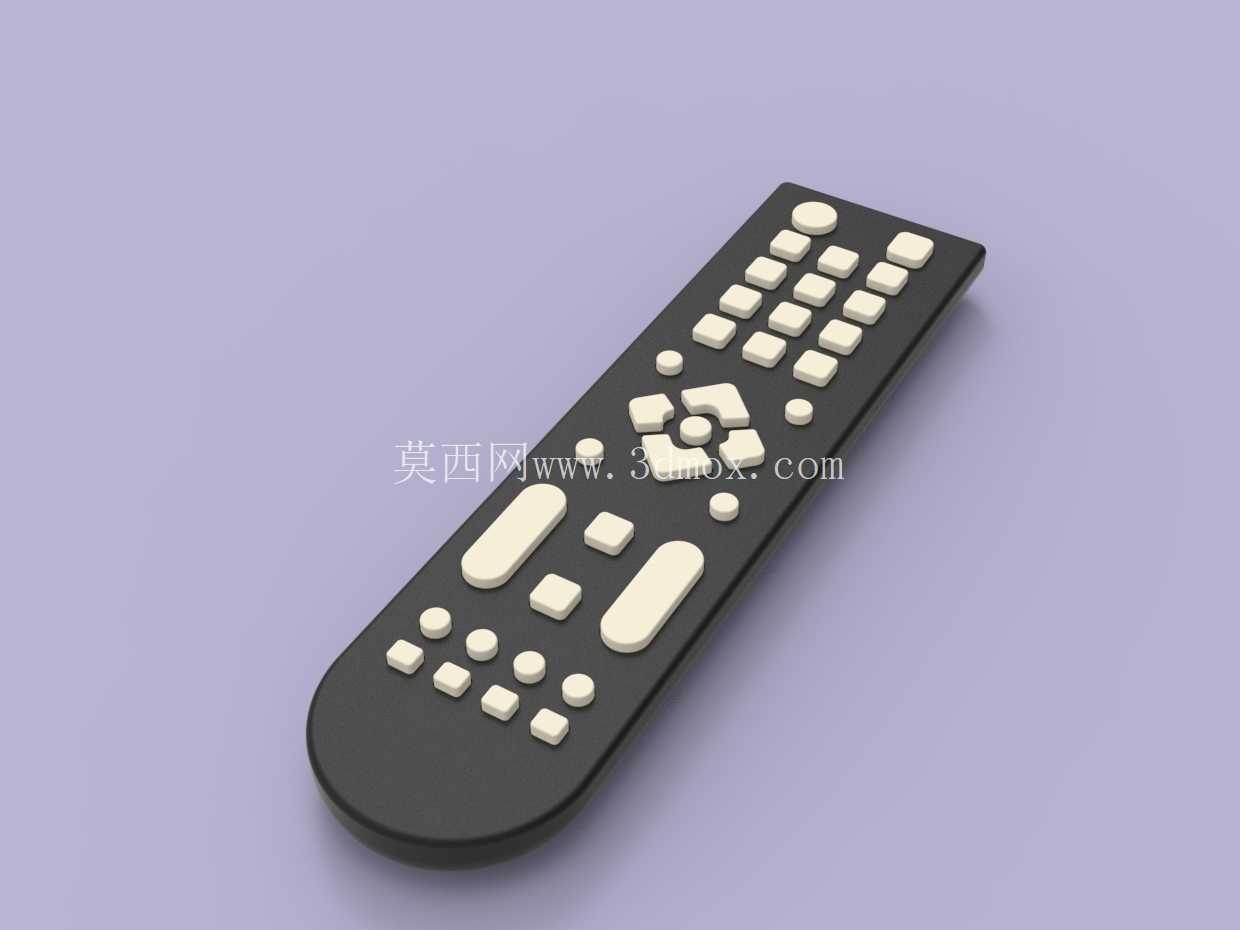

　　日常家庭影音场景里，这类手持遥控装置是用户和电视、机顶盒等影音设备交互的核心入口，不需要起身触碰设备本体，坐在观影位就能完成频道切换、音量调节、信号源切换、菜单设置等全流程操作，覆盖客厅、卧室、酒店客房等多类影音使用场景，适配不同年龄段用户的手持操作习惯。从结构设计层面来看，整体采用符合人体工学的长条形弧面收边造型，握持时手掌贴合壳体弧度，长时间握持不会产生硌手的不适感，壳体边缘做了R3-R5的圆角过渡，既避免注塑成型后的锐边毛刺，也能降低跌落时的应力集中，减少壳体开裂的概率。

　　按键区域做了明确的功能分区，最上方是电源、信号源这类高频单次操作按键，中间区域是方向导航与确认按键，下方排布数字选台键、音量频道调节键以及功能快捷键，不同功能的按键做了尺寸与凸起高度的区分，导航确认键凸起高度比周边功能键高1.2mm，常用的音量调节键做了加长的椭圆造型，用户不用低头看按键，仅凭触感就能快速定位到需要操作的按键，降低盲操作的误触概率。壳体采用上下壳扣合加超声焊接的装配方式，内部预留了7号电池仓的安装空间，电池仓位置靠近遥控器尾端，装配电池后整机重心落在手掌握持的中心区域，不会出现头重脚轻的握持感。

　　前端预留红外发射头的安装窗口，窗口位置做了内凹的定位槽，保证红外发射头的角度正对设备接收端，有效遥控距离覆盖常规客厅8米以内的使用范围，发射角度偏差控制在正负30度以内，不需要精准对准设备就能完成信号传输。按键采用硅胶材质搭配PBT键帽，硅胶底座的回弹行程控制在1.5mm，按压力度设置在1.2-1.8N之间，既保证按压时有清晰的反馈手感，也不会因为按压力度过大导致长时间操作手指酸痛，键帽表面做了细微的晒纹处理，避免手汗较多时出现打滑的情况。

　　内部PCB板的安装柱做了均匀排布，每个安装柱都设计了0.8mm的加强筋，避免跌落时PCB板移位导致按键触点错位，壳体壁厚均匀控制在2mm，既保证壳体的结构强度，也能控制注塑成型时的缩痕风险，所有按键的开孔位置都做了0.3mm的拔模斜度，方便注塑脱模同时保证按键和壳体之间的间隙均匀，不会出现按键卡滞的问题。整体外形长度控制在180mm左右，宽度在45mm上下，厚度最厚处不超过22mm，能够适配市面上常规的遥控器收纳盒、沙发边收纳槽的安装放置尺寸，不需要额外调整收纳空间的尺寸边界。
