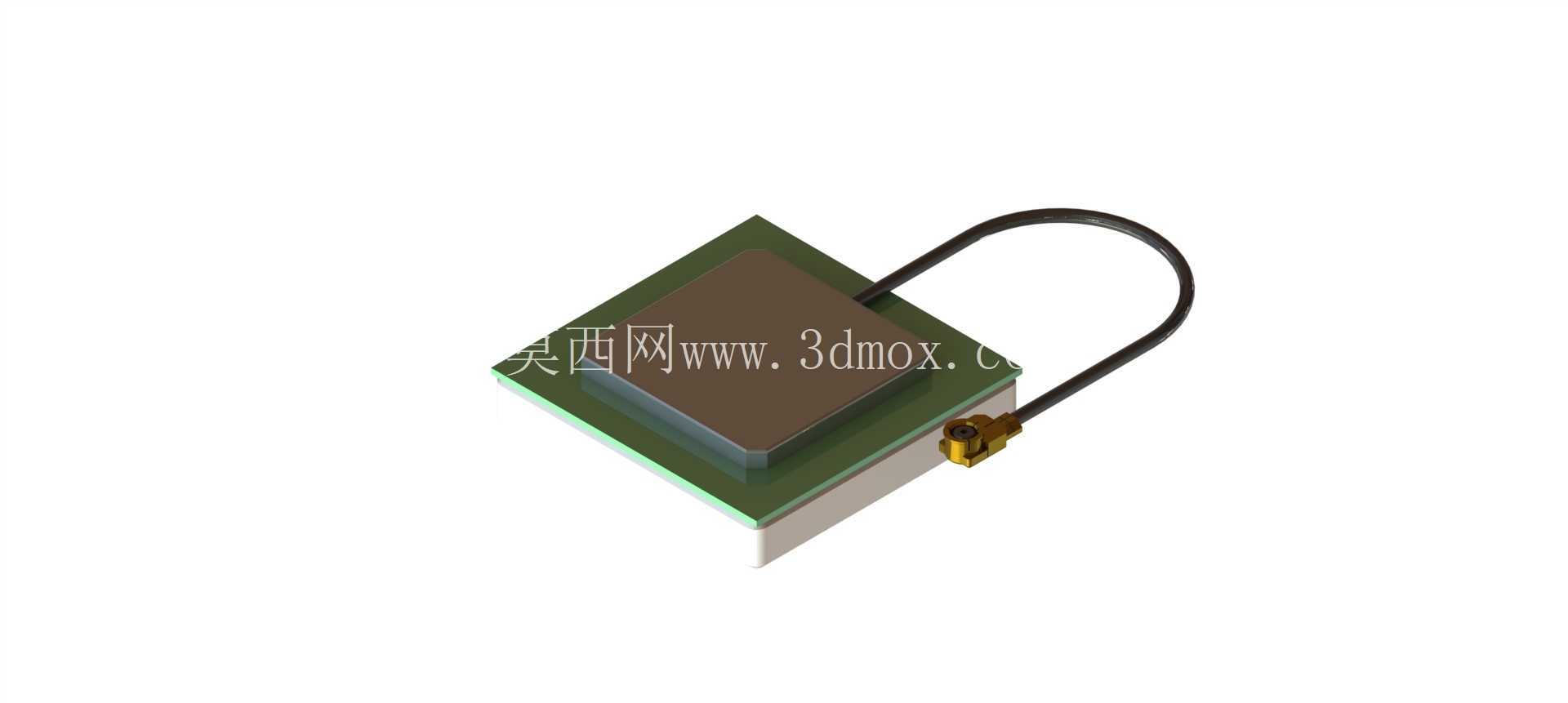

25X25规格UFL接口GNSS L1有源天线

　　在车载定位终端、便携式测绘设备、无人机飞控系统、工业物联网定位节点这类需要卫星定位功能的硬件设计中，GNSS接收天线的选型与结构适配直接决定了整机的定位搜星性能，这款25X25规格的UFL接口GNSS L1有源天线，就是面向紧凑型定位设备开发的内置射频接收组件。从实际工程应用的场景来看，这类内置陶瓷有源天线大多部署在设备壳体内部，不需要额外做外置防水结构，适合对设备外观整体性要求高、安装空间局促的定位类产品，比如共享单车上的智能锁定位模块、物流追踪器、工程机械的车载定位终端，都能看到同规格天线的应用。

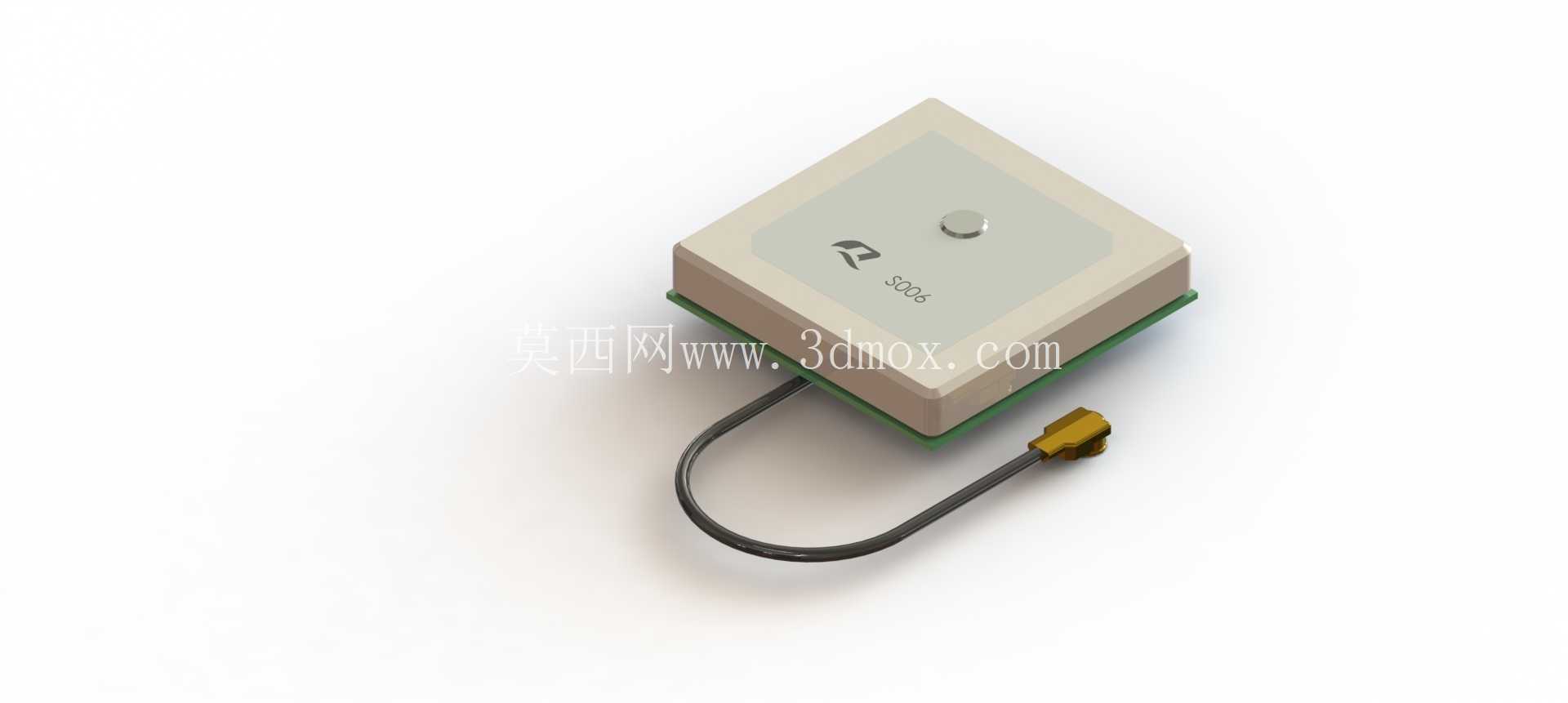

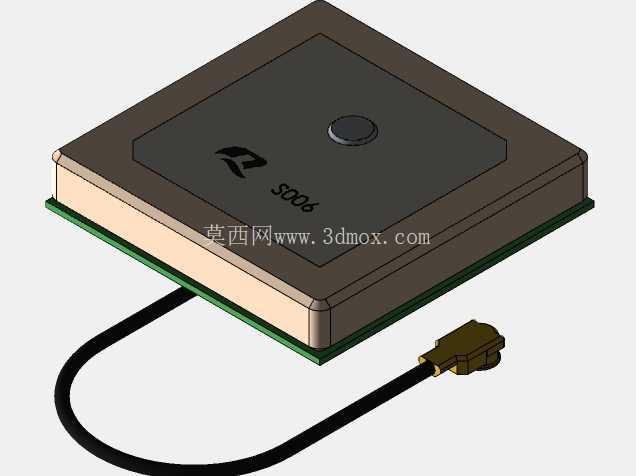

　　这款天线采用方形陶瓷介质作为辐射基材，陶瓷基材的介电常数稳定，能够在紧凑的尺寸下保证L1频段的信号接收增益，表层的金属辐射层做了精准的图案蚀刻，匹配L1频段1575.42MHz的谐振频率，避免频段偏移带来的信号衰减。天线底部集成了低噪声放大电路，也就是有源部分的核心，能够把接收到的微弱卫星信号先做前置放大，再通过同轴线缆传输到后端的GNSS接收模组，补偿线缆传输带来的信号损耗，这也是有源天线相比无源天线在弱信号环境下搜星速度更快、信号更稳定的核心原因。

　　从安装边界来看，这款天线的陶瓷介质本体尺寸为25mm×25mm，整体厚度控制在4mm左右，加上引出的同轴线缆和UFL接头，安装时只需要在设备内部预留出对应大小的平整安装位，通过背胶或者卡扣就能完成固定，不需要额外的螺丝锁附结构，适配自动化产线的快速装配要求。设计时需要注意，天线安装位置要远离主板上的高速数字电路、开关电源这类强电磁干扰源，陶瓷辐射面要尽量朝上朝向天空方向，同轴线缆的走线要避开高频信号线，减少耦合干扰。UFL接头属于微型射频连接器，占用的板端空间极小，适合高密度排布的PCB设计，接头插拔时的力度控制在合理区间，避免反复插拔造成接头虚接或者损坏。

　　这款天线的同轴线缆长度做了适配性设计，能够满足大部分紧凑型设备内部的走线需求，不需要额外延长线缆，减少信号传输路径上的损耗。从结构设计的细节来看，陶瓷基材与底部PCB板的贴合做了加固处理，能够承受常规工业场景下的振动与冲击，不会因为设备长期运行的振动造成陶瓷体开裂或者馈点脱落，满足工业级设备的可靠性要求。在做整机结构建模时，需要准确还原天线的外形尺寸、线缆弯折半径以及接头的安装位置，避免结构件与天线产生干涉，同时要预留出足够的净空区域，保证天线的辐射性能不受周边金属结构件的影响，很多新手结构工程师在做内置天线布局时，容易把天线贴在金属支架或者屏蔽罩旁边，最终导致整机搜星性能不达标，需要反复改模调整，这类细节在前期三维建模阶段就需要提前规避。
