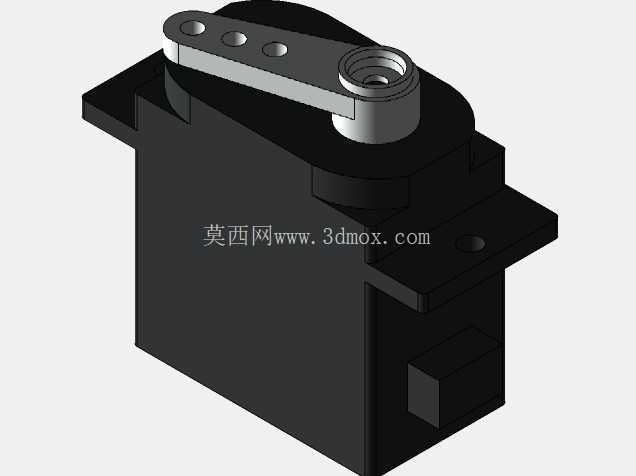

小型舵机式伺服执行机构三维结构

　　这款小型伺服执行机构常被用于航模舵面控制、小型自动化工位的角度切换、教学实验平台的动作执行环节，在桌面级小型机械臂关节、智能门锁锁舌驱动、自动售货机货道拨杆机构中也有大量适配场景，核心作用是接收控制信号后输出指定角度的回转动作，带动负载完成预设的位置切换，相比普通直流电机可实现精准的角度闭环控制，无需额外搭建位置反馈回路即可完成0到180度范围内的任意角度锁止。从结构设计来看，主体采用方形壳体作为承载基体，两侧延伸出带安装孔的固定耳片，安装时可直接通过螺栓穿过耳片孔固定在安装基板上，耳片的突出高度与壳体底部的凹槽做了适配设计，安装后壳体底面与安装面保留微小间隙，避免壳体底部的出线部位被挤压磨损。

　　输出端采用带多孔位的摇臂结构，不同孔位对应不同的输出力臂长度，选型时可根据实际负载扭矩需求选择对应的连接孔位，力臂越长输出端可带动的负载越小但动作行程越大，力臂越短则输出扭矩越大、动作精度越高，摇臂与输出轴采用D型截面配合，可传递更大扭矩同时避免长期往复转动出现配合打滑的问题。壳体侧面预留了接线槽位，内部可容纳减速齿轮组、驱动电路板与位置检测电位器，整体结构做了紧凑化设计，在保证输出扭矩满足小型机构需求的前提下，尽可能压缩了整体外形尺寸，适配安装空间受限的小型设备场景。

　　设计时将输出轴的回转中心与壳体的中心轴线做了偏移处理，给内部的多级减速齿轮留出足够的排布空间，齿轮组采用直齿传动结构，加工难度低、传动效率稳定，可将电机的高转速低扭矩输出转化为低转速高扭矩的动作输出，满足末端负载的驱动需求。壳体边角做了小圆弧过渡处理，既可以避免安装时锐边划伤操作人员，也能提升壳体的结构强度，减少注塑成型时的应力集中问题，安装耳片上的通孔做了沉头设计，螺栓安装后头部不会突出耳片表面，避免与周边运动部件产生干涉。
