微型9克舵机伺服执行器结构造型

　　在小型机器人关节、航模舵面、教学实验平台以及轻载自动化夹具中，9克级微型舵机常被用作角度可控的末端执行元件。它的核心价值不在于输出大扭矩，而在于在极小空间内把直流驱动、减速齿轮、位置反馈和控制电路整合为一个可直接接收PWM信号的独立单元，使结构设计者无需单独搭建电机减速与角度反馈链路。

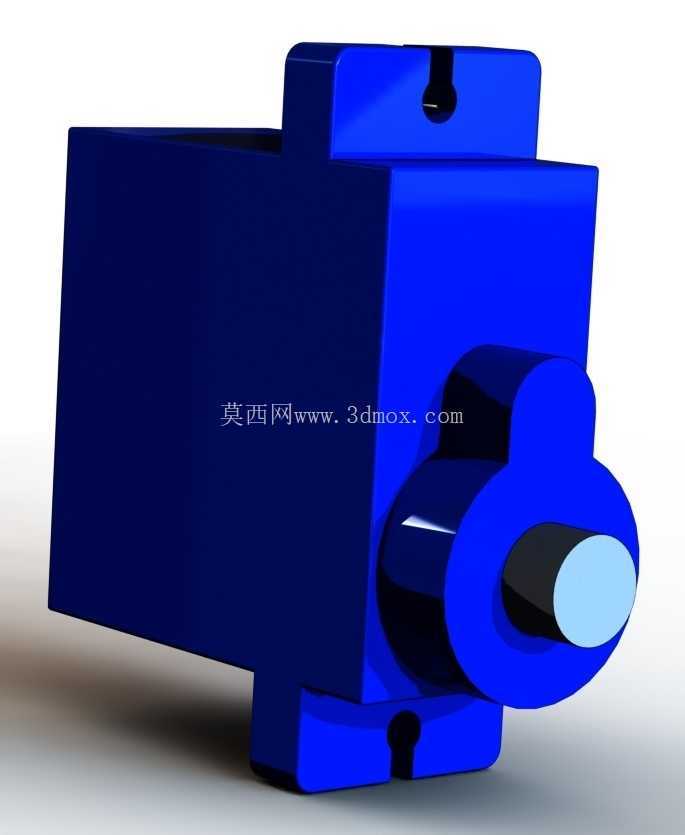

　　从外形边界看，这类舵机采用近似长方体的塑料壳体，主体一侧伸出圆形输出轴座，轴端配有盘形摇臂安装面。壳体上下设置带孔的安装耳，耳孔与输出轴中心线保持固定相对位置，这一布局决定了它在机架上的定位方式。建模时不能只关注外壳轮廓，安装耳厚度、孔位间距、轴座高度、出线方向以及摇臂旋转扫掠范围都需要保留，因为这些尺寸直接影响周边连杆、支架和走线槽的布置。

　　实际装配中，微型舵机多用于空间紧张的位置。航模上可驱动副翼、升降舵或方向舵，通过拉杆把输出盘的角位移传递到舵面；机器人项目中可作为机械爪开合、双足关节摆动、云台俯仰或小车转向机构的动力源；在电子制作和arduino实验里，它又常与传感器、支架配合完成定点翻转、闸门开闭和轻载推送。由于负载能力有限，设计连杆机构时应尽量缩短力臂，避免侧向力直接作用在输出轴上。

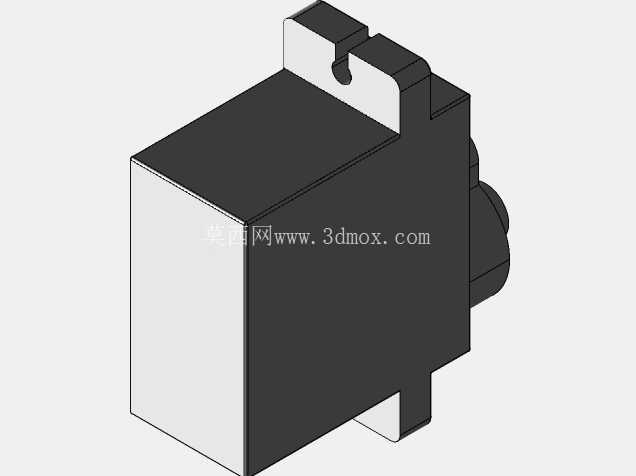

　　该模型的造型思路围绕真实安装关系展开：壳体侧面保留阶梯状加强与定位特征，顶部和底部耳板体现螺钉固定边界，前端圆形轴座突出于主体，用于容纳末级齿轮和输出轴承载区域。输出轴附近的圆盘结构对应摇臂或舵盘连接位，旋转时会在壳体前方形成扇形运动空间。若在整机中布置该件，应在轴座周围预留摇臂厚度和连杆摆动间隙，同时让壳体背面或侧面留有走线空间，避免导线在关节运动中被夹持。

　　从结构工程角度看，微型舵机的选型不能只看重量。壳体孔位决定能否直接嵌入标准支架，输出轴高度决定连杆平面是否需要偏置，轴座直径和耳板宽度影响相邻零件的最小间距。对于批量设备，还应考虑左右对称布置时线缆方向是否一致、维护时能否从外侧拆下固定螺钉、舵盘零位是否便于校准。把这些边界纳入三维结构后，舵机不再只是一个外观件，而是能够参与运动干涉检查、安装孔对位和机构动作验证的功能部件。

　　在教学与原型开发场景中，这种小舵机还承担快速验证控制逻辑的作用。设计者可先按标准外形完成机架和连杆，再通过信号测试角度范围、死区和带载能力；若后续更换不同厂家同规格产品，也应核对耳孔、轴高和出线位置，因为细小差异会导致支架重做。整体而言，该结构造型适合用于轻载伺服机构的空间校核、机器人末端执行器设计以及电子控制项目的装配演示。
