十字型显示器壁挂固定转接支架结构

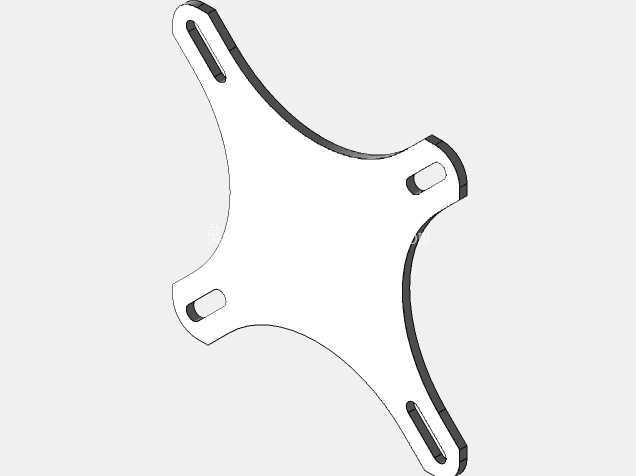

　　日常桌面办公、工业设备操控台、监控调度室的显示终端部署场景中，经常会遇到显示器背部原生VESA孔位与壁挂臂、墙面挂板孔距不匹配的问题，这款十字型转接支架就是为解决这类安装适配痛点设计的中间连接构件。从结构形态来看，整体采用对称十字布局，中心区域为平整贴合面，用来与显示器背部的壳体平面完全贴合，避免安装后出现应力集中导致的屏幕壳体变形，四个延伸臂的末端各开设一条长圆形调节腰孔，腰孔的长度覆盖了主流小尺寸显示器的VESA孔距范围，从75mm孔距到100mm孔距都可以通过腰孔的滑动调节完成对位，不需要额外打孔或者更换挂架配件。

　　设计阶段首先考虑的是安装容错性，现场安装时如果墙面挂板或者壁挂臂的预装螺丝位置存在毫米级的偏差，不需要重新在墙面钻孔调整挂板位置，直接通过腰孔的间隙就能完成对位锁紧，大幅降低现场施工的调整难度。材质选用常规冷轧钢板冲压成型，板材厚度控制在2mm左右，足够承载27英寸及以下规格的常规液晶显示器重量，不会出现长期承重后的弯折变形，四个延伸臂的边缘做了圆弧过渡处理，没有尖锐的冲压毛边，安装操作时不会划伤手部，也不会刮蹭显示器背部的线材。

　　安装边界方面，支架整体的外轮廓尺寸控制在150mm见方以内，不会超出多数小尺寸显示器背部的凹陷安装区域，安装后支架完全隐藏在显示器背部，不会从屏幕侧面露出影响整体美观，中心贴合面没有凸起结构，与显示器背部贴合时不会挤压到显示器背部的散热孔或者外接接口，保证屏幕的散热通道通畅，也不会干扰HDMI、电源线等线材的插拔。实际使用场景中，这类转接支架除了家用桌面显示器壁挂使用，还广泛应用在工业设备的人机界面安装、安防监控室的显示屏幕组挂载、商用展示屏的墙面固定场景，针对部分老旧型号显示器没有标准VESA孔位的情况，也可以配合背部绑带使用，拓展非标准孔位屏幕的壁挂安装能力。

　　结构受力设计上，四个腰孔的受力点均匀分布在十字臂的末端，锁紧后受力方向垂直于支架平面，不会产生额外的扭转力矩，长期挂载下螺丝不会出现松动移位，十字臂的根部做了加宽处理，避免承重时臂根位置出现应力断裂，表面采用喷塑处理，和多数显示器背部的黑色、银色壳体配色协调，不会出现明显的色差突兀感。安装操作流程上，不需要复杂的专用工具，只需要常规的十字螺丝刀就可以完成全部装配，先将支架通过腰孔固定在墙面挂板或者壁挂悬臂的连接端，调整好左右位置后预紧螺丝，再将显示器对准支架的中心位置，通过显示器背部的原生孔位用螺丝锁紧，最后调整屏幕的俯仰角度到合适位置后将所有螺丝完全锁紧即可，整个安装过程单人就可以完成，不需要额外的辅助人员托举屏幕。针对不同使用场景的适配性，这款支架的腰孔宽度适配M4标准安装螺丝，和市面上绝大多数显示器壁挂配件的螺丝规格通用，不需要单独配备特殊规格的紧固件，后期如果更换不同型号的显示器，只要屏幕重量在支架承载范围内、孔距在腰孔调节区间内，都可以继续使用，不需要重新更换转接配件，降低了设备迭代时的配件更换成本。
