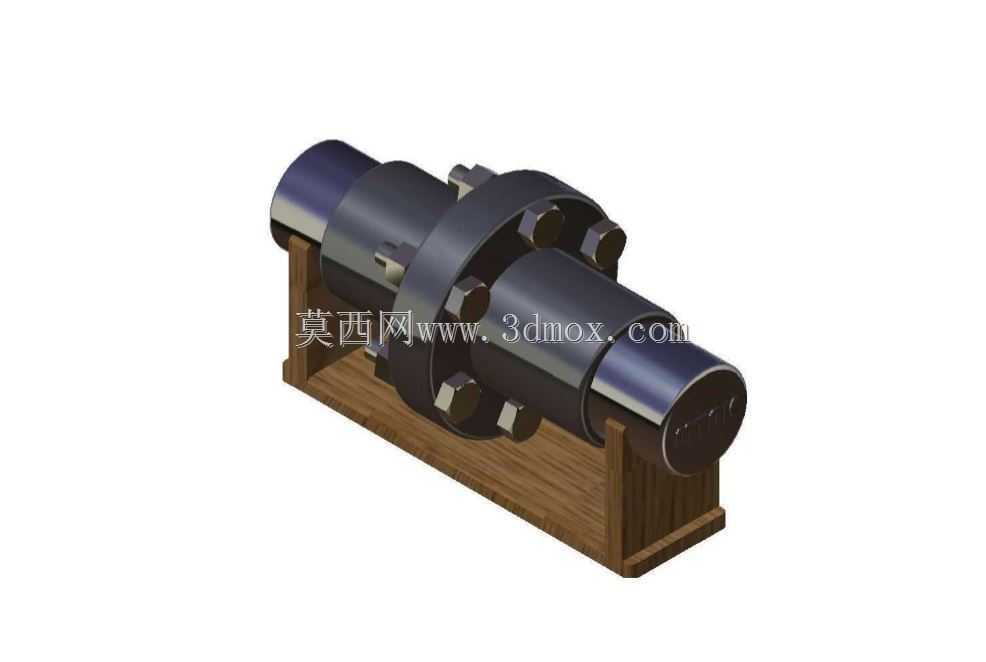

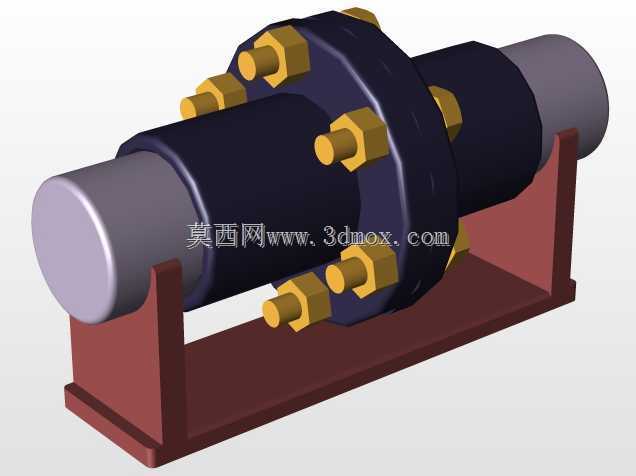

在工业传动系统的轴系连接场景中,法兰联轴器是应用极为广泛的刚性传动部件,这类部件主要用于实现两根同轴布置传动轴的刚性固连,在传动过程中同步传递旋转扭矩,同时可承受一定的轴向与径向载荷,常见于输送设备、机床主轴、泵组驱动、减速机输出端等对传动同轴度要求较高的工况场景。不同于弹性联轴器具备的偏移补偿能力,法兰联轴器依靠两个带凸缘的半联轴器对接面的精准贴合,配合沿圆周均布的锁紧螺栓实现刚性锁合,传动过程中不存在相对回转间隙,扭矩传递的同步精度更高,适合转速稳定、载荷冲击较小、轴系对中精度有保障的传动链路。从结构设计逻辑来看,两个半联轴器分别通过键连接与两侧的传动轴实现周向固定,

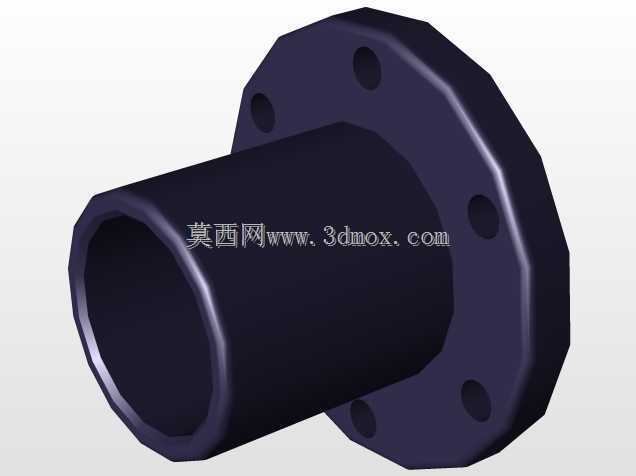

轴孔与轴的配合公差通常根据载荷等级选取H7/k6或者H7/m6的过渡配合,保证装配后轴与半联轴器之间无相对窜动;对接法兰盘的端面需要做精加工处理,端面与轴孔轴线的垂直度公差需要控制在IT7级以内,避免对接后两轴出现角向偏移引发的运转振动。法兰盘上的螺栓孔采用沿圆周等角度均布的设计,螺栓孔的位置度公差直接影响两半联轴器的对接装配精度,设计时需要根据传递的额定扭矩计算螺栓的预紧力与剪切强度,选取合适规格的六角头螺栓配合螺母锁紧,部分重载场景下还会在螺栓孔内加装定位销,进一步提升对接定位的可靠性,避免交变载荷下螺栓出现剪切疲劳失效。考虑到实际安装的边界条件,这类法兰联轴器的轴向总长度需要匹配两端轴的伸出端长度,
法兰盘的外圆直径需要预留足够的螺栓扳手操作空间,通常螺栓中心到法兰外圆的距离不小于螺栓公称直径的1.5倍,保证现场装配时锁紧操作不受周边结构干涉。轴孔的长度设计需要覆盖轴端的配合段长度,同时轴孔末端需要设置退刀槽结构,方便机加工时的内孔磨削与键槽铣削加工,键槽的尺寸按照对应轴径的平键标准选取,键槽的对称度公差需要符合轴类零件的配合要求,避免装配时键与键槽出现卡滞或者配合间隙过大的问题。在实际选型应用中,需要先核算传动链路的额定扭矩、最高工作转速,结合两端传动轴的轴径尺寸匹配对应的法兰联轴器规格,安装时需要先调整两端轴的同轴度,将径向偏移量控制在0.03mm以内,角向偏移量控制在0.05°/100mm以内,再逐次对角拧紧法兰螺栓,
保证每个螺栓的预紧力均匀一致,避免因预紧力不均导致法兰盘端面受力不均,运转过程中出现偏载引发的螺栓断裂或者轴系振动问题。日常运维过程中,需要定期检查法兰螺栓的锁紧状态,观察联轴器对接面是否存在相对错位的痕迹,一旦发现螺栓出现松动或者疲劳裂纹需要及时停机更换,避免传动失效引发的设备故障。这类刚性法兰联轴器的结构简单,制造成本较低,传动效率高,不存在弹性元件老化失效的问题,在长期稳定运行的工况下维护成本极低,只要安装时对中精度达标,可实现长期无故障的扭矩传递,是中低速重载同轴传动场景下的首选连接部件。建模过程中需要重点关注法兰盘端面的形位公差标注、螺栓孔的均布位置精度、轴孔与键槽的配合尺寸,保证生成的三维模型可直接导出工程图用于生产加工,同时装配体需要按照实际的装配约束关系添加配合,包括轴与轴孔的同轴配合、键与键槽的重合配合、两个半联轴器对接端面的重合配合、螺栓与螺栓孔的同轴配合,还原真实的装配状态,方便后续做干涉检查与运动仿真验证。
