电脑CPU风冷散热鳍片热管结构设计

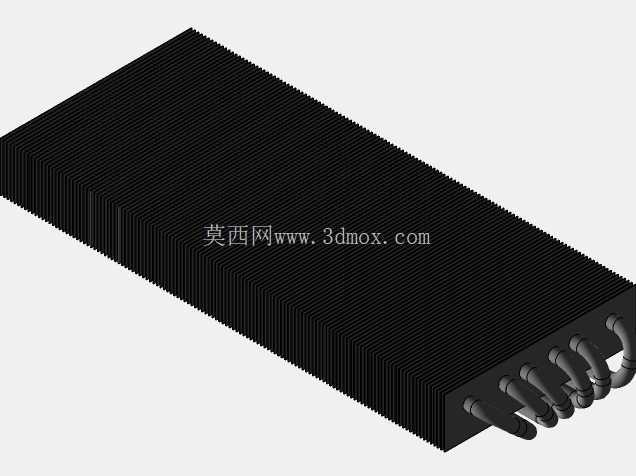

　　这款散热结构的设计初衷，是解决高功耗计算芯片长时间满负载运行时的积热问题，不管是桌面级CPU的超频工况，还是高端游戏显卡的持续高帧渲染场景，都能通过合理的热交换路径把芯片核心产生的热量快速传导到空气流中，避免核心因温度过高触发降频保护，影响整机的运行稳定性。从结构组成来看，主体采用大面积穿片式铝制鳍片阵列，鳍片之间保持均匀的等间距设计，既保证了足够的热交换接触面积，又不会因为鳍片过密导致风阻过大，影响风道的通风效率；鳍片边缘做了微小的折边处理，不是单纯的平直薄片，这一细节设计能在气流穿过鳍片间隙时形成微小的紊流，打破鳍片表面的静止热边界层，提升热交换的效率，同时折边也能提升整片鳍片的结构刚度，避免运输或者安装过程中鳍片出现弯折变形，影响通风间隙的一致性。

　　底部的热管采用直接接触核心的排布方式，五根热管平行排列，每根热管的蒸发段都做了铣平处理，保证和芯片表面的接触平整度，减少接触热阻；热管内部的毛细结构采用烧结铜粉设计，相比沟槽式热管拥有更好的抗重力性能，不管是机箱垂直安装还是水平放置，都能保证冷凝液的回流效率，不会因为安装姿态变化影响散热能力。热管和鳍片的连接采用穿fin工艺，装配时通过过盈配合让热管和鳍片紧密结合，没有多余的导热介质填充间隙，能最大限度降低热管到鳍片的传导热阻，每根热管在鳍片阵列中的贯穿深度一致，保证每一段鳍片都能均匀分配到热管传导过来的热量，不会出现局部鳍片温度过高、部分鳍片未参与热交换的情况。从安装边界来看，整体结构为长条形扁平化设计，厚度控制在常规塔式散热器的一半以内，安装后不会遮挡主板上的内存插槽，哪怕是带高大散热马甲的高规格内存，也能顺利安装不会出现空间干涉；鳍片阵列的边缘做了圆角钝化处理，安装过程中不会划伤操作人员的手部，也不会割伤机箱内部的线材。在实际应用场景中，这款散热结构不仅可以适配常规的ATX、MATX主板，也能在部分紧凑型ITX机箱中安装使用，对机箱的散热器限高要求更低，适配范围更广。

　　设计过程中还考虑了风扇的安装兼容性，鳍片两侧预留了标准的风扇安装孔位，可以支持120mm或者140mm规格的标准机箱风扇安装，用户可以根据自己的噪音偏好和散热需求选择不同转速的风扇，甚至可以加装双风扇形成推拉风道，进一步提升高负载下的散热能力。结构的受力设计也做了针对性优化，热管在弯曲段的曲率保持在合理范围，没有出现过小的弯折半径，避免热管内部的毛细结构被破坏导致传热失效；鳍片阵列的整体重量通过热管均匀分散到底部的安装扣具上，不会因为长期使用出现鳍片倾斜、热管受力变形的情况，安装扣具的压力分布经过校准，既能保证散热底座和芯片表面紧密贴合，又不会因为压力过大压坏芯片核心或者PCB基板。

　　在风道适配方面，鳍片的排布方向和常规机箱的前进后出风道保持一致，气流可以顺着鳍片间隙顺畅穿过，不需要改变机箱内部的原有风道走向，就能实现高效的热量排出，不会在机箱内部形成乱流导致其他配件的散热环境恶化。对于结构设计从业者来说，这款模型的参考价值在于，它平衡了散热效率、空间占用、结构可靠性三者的关系，没有一味追求堆料增加鳍片数量和热管数量，而是通过细节的结构优化提升热交换效率，在有限的空间内实现了足够的散热能力，同时兼顾了安装兼容性和长期使用的结构稳定性，不管是做PC散热改装，还是小型电子设备的散热结构设计，都能从这款结构的排布思路中获得参考，比如如何在有限的安装空间内布置热管路径，如何优化鳍片间距平衡风阻和换热面积，如何处理接触界面的平整度降低接触热阻，这些细节都是散热结构设计中需要反复权衡的核心要点。
