台式机CPU轴流散热风扇结构设计

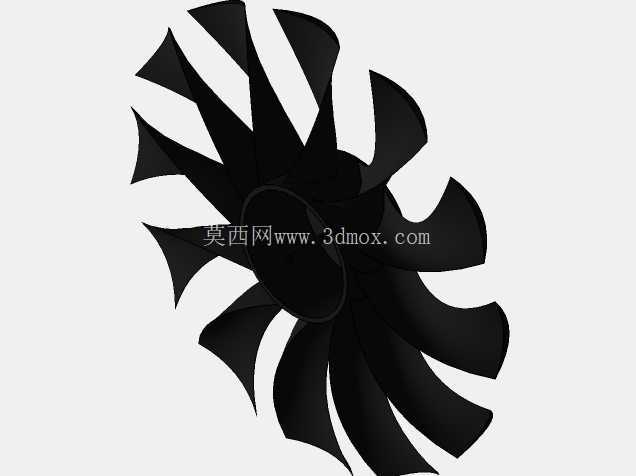

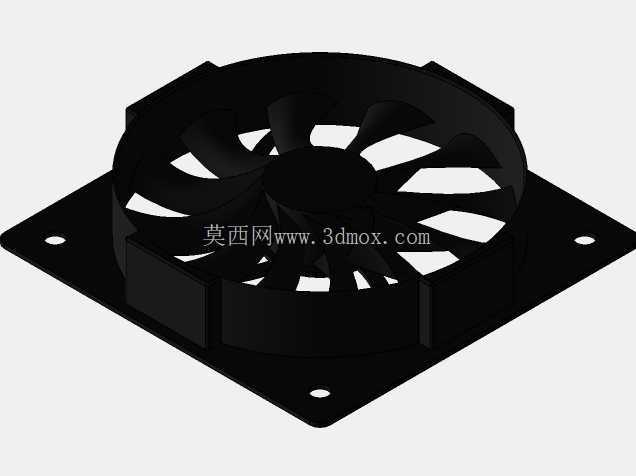

　　在桌面级计算设备、工业控制嵌入式主机、小型服务器的散热系统搭建中，轴流散热风扇是风冷散热链路里的核心动部件，这款CPU散热风扇的结构设计，完全围绕电子元器件散热的实际工况展开，没有冗余的装饰性结构，所有几何特征都服务于风量输出、安装适配、运行稳定性三个核心目标。从安装边界来看，这款风扇采用标准方形外框设计，四个角预留的安装孔位完全匹配通用CPU散热器扣具、机箱风扇位的孔距规范，安装时不需要额外定制转接支架，直接使用标准自攻螺丝或者橡胶减震钉就可以完成固定，外框的厚度控制适配常规塔式散热器、下压式散热器的夹持空间，不会出现和内存马甲、主板供电散热片干涉的问题，安装容错空间足够覆盖主流ATX、MATX、ITX版型的主板布局。设计过程中首先考量的是扇叶的气动性能，每一片扇叶的翼型截面都经过曲率调整，进风侧做了圆弧导角处理，避免气流在进风端产生紊流噪音，出风侧的叶尖切角刚好和外框内壁保留极小的安全间隙，既不会因为间隙过大产生回流漏风损失风压，也不会因为加工公差导致叶尖扫膛。扇叶的数量和倾斜角度经过匹配，在常见的12V直流供电转速区间内，可以输出足够的静压穿透CPU散热鳍片的密集间隙，不会因为鳍片风阻过大导致风量骤降，同时扇叶和中心轮毂的连接位置做了加厚过渡，避免长期高速旋转产生的离心力导致扇叶根部疲劳断裂。

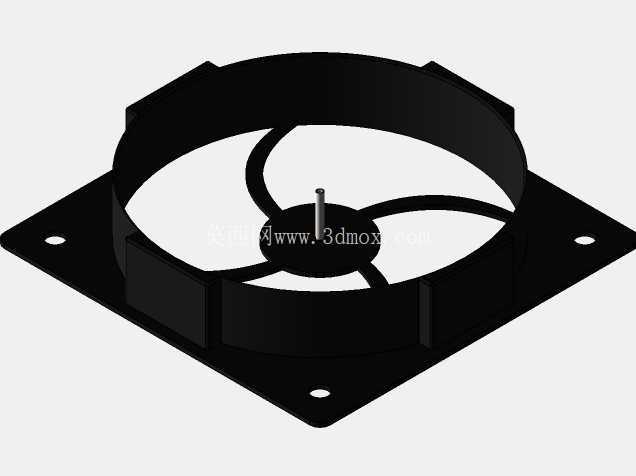

　　外框的结构设计也兼顾了刚性和导流作用，四个安装角的位置做了局部加厚，螺丝锁附的时候不会因为扭力过大导致框体开裂，框体的内壁是平直的导流面，气流从进风端进入后可以沿着框壁平顺导向出风端，减少不必要的风压损耗，出线位置的卡槽设计可以固定供电线材，避免风扇旋转的时候线材被卷入扇叶造成损坏。中心的轮毂部分预留了标准直流电机的安装腔体，尺寸适配常用的4010、4020规格的无刷直流电机，轮毂表面的平整设计可以减少旋转时的正面风阻，同时轮毂和扇叶的连接段做了动平衡校准的预留位，生产装配时可以通过微调局部配重抵消旋转偏心量，降低运行时的振动，避免振动传导到主板或者散热器上产生共振噪音。在实际应用场景中，这类风扇不仅可以用于CPU散热器的主动风冷，也可以直接作为机箱进出风扇使用，安装在机箱的前面板、后面板、顶部的风扇位时，同样的安装孔位可以直接兼容，不需要调整结构，扇叶的旋转方向设计为标准的吸风-吹风方向，和常规机箱风道的气流走向完全匹配，不会出现风道反向的问题。从结构细节来看，扇叶的边缘没有尖锐的毛刺棱角，装配过程中不会划伤操作人员，外框的四个边角做了小圆弧过渡，安装时不会割破机箱的防尘网或者减震胶垫。

　　和很多同规格的风扇相比，这款结构的扇叶曲率更侧重静压输出，在搭配高密度鳍片的塔式散热器时，气流可以有效穿透鳍片间隙带走热量，不会出现气流只从鳍片边缘流过的“短路”问题，对于TDP在65W到125W区间的桌面级CPU，单风扇搭配常规铝制鳍片或者铜铝复合鳍片就可以满足满负载运行的散热需求，不需要额外增加风扇数量。设计时也充分考虑了不同使用环境的适配性，外框的材质选用耐温的工程塑料结构，长期在机箱内40到60度的工作环境下不会出现形变，扇叶的材质添加了抗老化成分，长期运行不会出现扇叶变形脆裂的问题，安装孔的位置精度控制在合理公差范围内，即使是不同批次的产品也可以顺利对准散热器或者机箱的安装柱，不会出现孔位偏差导致无法安装的情况。

　　另外，这款风扇的结构没有设计多余的灯光安装位，完全偏向功能性设计，适合工业控制设备、静音办公主机、无侧透的实用型机箱使用，不需要考虑灯光走线和灯光同步的问题，整体结构更简洁，故障点更少，长期运行的可靠性更高。在建模过程中，所有的配合尺寸都按照通用工业规范设定，扇叶和外框的间隙、电机腔体的配合尺寸、安装孔的直径和沉头深度，都可以直接对接模具开模的参数要求，不需要做过多的结构调整就可以进入生产环节，扇叶的曲面造型做了曲率连续处理，模具加工时刀具路径可以平顺走刀，减少后期抛光的工作量，外框的拔模角度也按照注塑工艺的要求设置，生产时可以顺利脱模，不会出现卡模或者结构拉伤的问题。
