三通法兰连接旋启式止回阀结构设计

　　在民用给排水、化工流体输送、暖通循环水、油气集输等各类管路系统中，介质倒流是极易引发设备损坏、计量失准、介质交叉污染甚至安全事故的典型风险点，这款三通结构的法兰式止回阀，正是针对这类风险点开发的管路控制元件，区别于常规两通式止回阀，该结构可在三通交汇的管路节点直接实现单向导通功能，无需额外加装三通接头与独立止回阀的组合件，能有效减少管路连接节点，降低泄漏概率，同时压缩管路安装的空间占用。

　　从实际功能逻辑来看，该止回阀依靠管路内部介质自身的压力差实现自动启闭，当介质从预设的进口端流入时，介质压力会推动内部阀瓣绕固定转轴旋转开启，介质可顺利通过阀腔流向两个出口端；当进口端压力下降，或者出口端出现压力反冲时，反向流动的介质会推动阀瓣回落到密封座面上，直接截断介质的反向通路，完全不需要额外配置电动、气动或者手动的执行机构，属于被动式自动工作的管路元件，日常运行过程中不需要人工干预，适配长期连续运行的管路系统，尤其适合安装在泵出口、计量装置前端、压力容器进出口等不允许介质反向流动的关键节点。

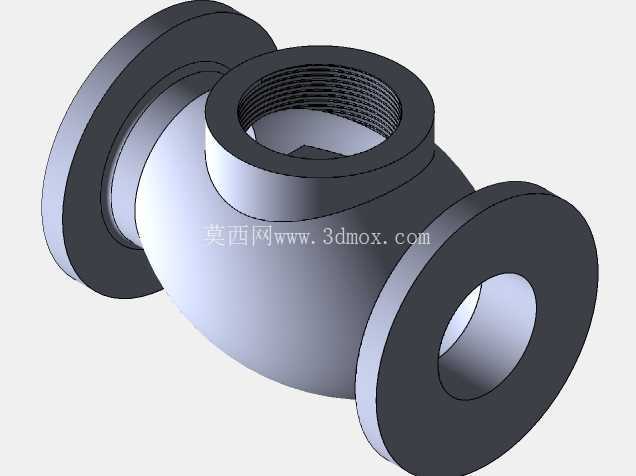

　　在结构设计层面，这款止回阀的阀体采用三通式等径腔体设计，三个连接端均采用凸面法兰结构，法兰端面加工有标准的密封水线，可适配同压力等级的法兰盘通过螺栓组实现紧固连接，安装时不需要对管路端做特殊的螺纹加工或者焊接处理，拆装维护的便利性较强。阀腔内部采用圆弧过渡的流道设计，没有突兀的直角转折结构，能最大程度降低介质流经时的局部阻力损失，减少流道内的湍流、涡旋现象，一方面可以降低管路系统的输送能耗，另一方面也能减少介质中固体杂质在阀腔内部的沉积概率，降低卡堵风险。阀瓣的旋转转轴设置在阀腔上部的凸起腔体内，避开介质主流道区域，不会对介质流动形成额外遮挡，同时转轴部位采用自润滑结构设计，长期运行也不会因为锈蚀或者杂质卡滞导致阀瓣启闭失灵。

　　从安装边界与尺寸适配角度来说，这款止回阀的三个法兰端面的轴线处于同一平面内，其中两个同轴法兰为直通式流道的进出口，第三个垂直方向的法兰可作为支路接口或者检修口使用，安装时需要严格按照阀体上标注的介质流向箭头调整安装方位，避免装反导致功能失效。法兰连接端的螺栓孔采用跨中布置方式，适配国标通用的法兰紧固件规格，不需要定制特殊的连接配件。整体外形的轮廓尺寸充分考虑了管路安装的操作空间，阀体两侧法兰的外圆间距、上部法兰的顶端高度都控制在常规管路安装的预留空间范围内，不会出现与周边管路、支架发生干涉的问题。阀体外部没有多余的凸起结构，外表面做圆弧过渡处理，既可以降低铸造过程中的应力集中问题，也能减少外部保温层施工时的裁剪难度，适配需要做保温处理的冷热介质输送管路。

　　在实际选型应用中，这款止回阀可适配水、油品、低腐蚀性化工介质等多种流体工况，阀瓣与密封座的密封面可根据实际介质特性匹配不同的密封材质，针对含少量固体颗粒的介质工况，还可在阀腔内部预留密封面吹扫结构的安装位置，避免颗粒介质夹在密封面之间导致密封失效。相比对夹式止回阀，法兰连接的结构密封可靠性更高，适合中高压管路的使用场景；相比升降式止回阀，旋启式的阀瓣结构对介质的清洁度要求更低，流道阻力更小，适合大流量、低流速的管路系统使用。在日常维护过程中，只需要拆开上部法兰端盖，就可以直接对内部的阀瓣、转轴、密封座进行检查或者更换，不需要将整个阀体从管路上拆卸下来，大幅降低后期运维的工作量与成本。
