减压阀配套锥形料斗金属钣金构件

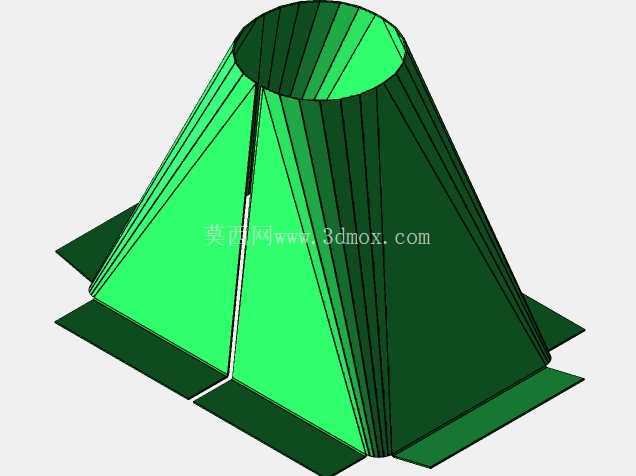

　　该锥形料斗金属构件是减压阀配套供料系统的核心钣金部件，主要应用于减压阀生产装配线的颗粒状密封填料、金属粉末原料的定向导料工位，也可适配小型工业减压阀的在线物料补给场景，承担物料从上方储料仓到下方计量工位的匀速导流、防架桥功能，避免散状物料在输送过程中出现卡滞、偏流问题，保障减压阀装配环节填料供给的连续性。从结构设计逻辑来看，构件采用截顶圆锥作为主体导流形态，锥面斜率经过实际工况反复校核，针对减压阀装配常用的聚四氟乙烯颗粒、铜基粉末填料的安息角参数，将锥面母线与竖直方向夹角控制在17度，既保证物料依靠自重顺畅下滑，又控制整体安装高度不会超出减压阀装配工位的空间上限。

　　底部延伸出的四片外翻安装边，是为了适配储料仓下法兰的螺栓固定需求，每片安装边都预留了与标准法兰孔位对齐的安装余量，现场安装时可直接与储料仓下口贴合，通过螺栓锁紧即可完成固定，不需要额外制作转接法兰，减少现场安装的加工工作量。锥面预留的纵向拼接缝是钣金展开工艺的必要结构，该构件采用整张金属板数控下料后折弯卷制而成，拼接缝位置设计在锥面物料冲刷较弱的侧方，焊接打磨后不会影响物料的下滑路径，同时卷制工艺相比铸造锥斗，整体重量降低60%以上，壁厚均匀性更好，不会出现铸造件常见的砂眼、壁厚不均问题，长期受物料冲刷也不会出现局部磨穿漏料的情况。

　　从安装边界尺寸来看，构件上口直径适配常规小型储料仓的200mm标准下口，下口直径匹配减压阀填料计量机构的80mm进料口，整体高度控制在280mm，安装后不会与周边的计量传感器、压紧机构产生运动干涉，外翻边的外轮廓尺寸控制在320mm见方，刚好适配现有装配工位的法兰安装孔距，不需要对现有工位的安装架做改造即可直接替换原有老旧料斗。在实际使用场景中，该料斗金属板构件的内壁光滑度经过折弯工艺控制，表面粗糙度达到Ra3.2，对于流动性较差的细颗粒密封填料，也不会出现物料挂壁残留的问题，每次换料时只需要从下口通入压缩空气吹扫即可完成清理，不需要拆解料斗进行人工刮除，大幅减少减压阀装配线换产的清理时间。

　　设计过程中特意规避了传统锥形料斗常见的下口缩径过快导致的物料架桥问题，将下口位置的锥面做了微小的直段过渡，长度控制在15mm，让物料进入下口前保持稳定的流态，不会因为截面突然收缩产生物料挤压结拱的情况，针对减压阀装配中使用的几种不同粒径的填料，都能实现稳定的连续下料，不会出现时断时续的供料问题，保障后续计量工位的填料重量精度稳定在允许误差范围内。构件的板材选用常规冷轧钢板，卷制成型后表面做喷塑处理，耐磨性能满足每天8小时连续工作的使用需求，正常工况下使用寿命可达3年以上，相比传统的不锈钢焊接料斗，制造成本降低40%，同时钣金结构的维修便利性更好，如果出现局部磨损，只需要对磨损位置进行补焊打磨即可继续使用，不需要整体更换构件。
