菱格纹理双色注塑款iPhone防护手机壳

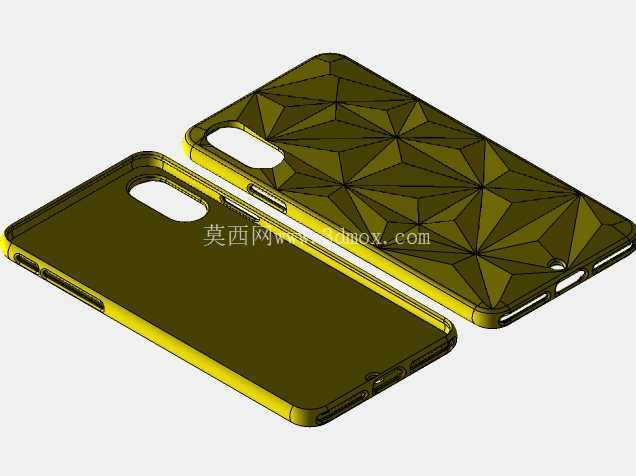

　　日常手持移动终端的防护配件设计，核心要平衡握持手感、抗冲击性能与外观辨识度，这款菱格纹双色手机壳的建模逻辑，完全围绕消费电子配件的实际使用场景搭建。从结构分层来看，壳体采用软硬胶结合的双层架构，外层为高透硬质PC基材，背部做连续三角菱格凹凸纹理，内层为柔性TPU软胶包边，两种材质在壳体侧边做嵌合式衔接，没有额外的粘接结构，完全靠注塑阶段的包覆咬合实现固定，避免长期使用后分层脱胶的问题。

　　先看安装边界的尺寸控制，壳体整体内轮廓完全匹配对应型号iPhone的外曲面公差，侧边按键位置做局部凸起的一体软胶按键帽，不需要额外装配独立按键，既保证按键按压的反馈手感，又避免按键位置积灰进水；底部充电口、扬声器开孔位置做0.2mm的内收倒角，避免插拔数据线时刮蹭接口边缘，同时开孔边缘做R0.3的圆角处理，不会因为长期插拔磨损线材外皮。摄像头开孔位置做高出镜头保护圈0.3mm的凸台，当手机背面朝下放置时，镜头表面不会直接接触桌面，避免镜片刮花，这个凸台的高度经过反复校核，既满足防护需求，又不会因为凸台过高导致手机放置时出现翘边晃动的问题。

　　背部的菱格纹理不是单纯的装饰设计，每一个三角面的凹凸深度控制在0.4mm，纹理棱线做R0.1的圆角过渡，一方面增加手持时的接触面摩擦力，减少单手操作时手机滑落的概率，另一方面凹凸结构可以在壳体受到背部冲击时，通过纹理的微小形变分散冲击力，避免硬冲击直接传递到手机后盖。同时纹理的排布避开了无线充电线圈的对应位置，不会因为纹理凹凸导致充电时手机与无线充电器之间出现间隙，影响充电效率。软胶内层的四个边角位置做了隐形的缓冲气腔结构，气腔壁厚比侧边软胶薄0.15mm，当手机从边角位置跌落时，气腔可以优先溃缩吸能，把冲击能量分散到整个侧边结构，避免边角位置应力集中导致壳体开裂，同时也能降低冲击力传递到手机中框的强度，减少手机内部元器件受冲击损坏的概率。

　　从实际应用场景出发，这款壳体的侧边做了1.2mm的加厚处理，比常规薄款手机壳的侧边厚0.4mm，但是因为软胶材质的 Shore 硬度控制在65A，握持时不会有硌手的感觉，同时侧边做了细微的磨砂晒纹处理，长期握持不会残留明显的指纹和手汗痕迹。壳体与手机装配后的单边间隙控制在0.08mm以内，既不会因为间隙过大导致壳体晃动，也不会因为间隙过小出现装配困难、长期使用后刮花手机中框漆面的问题。双色结构的分模线设置在壳体侧边的中缝位置，经过抛光处理后分模线几乎不可见，不会出现毛边刮手的问题。另外壳体的挂绳孔位置做了内嵌的金属衬套加固，避免挂绳长期拉扯导致孔位开裂，这个衬套在建模时就预留了嵌装位置，和软胶层一体注塑成型，不需要后续二次装配。

　　整个建模过程完全遵循注塑成型的工艺要求，所有的卡扣位置、壁厚过渡都做了均匀化处理，避免出现壁厚突变导致注塑时产生缩痕、翘曲的问题，菱格纹理的拔模角度统一设置为1.5度，保证硬胶层注塑脱模时不会出现纹理拉伤。内层软胶的包边延伸到壳体正面0.2mm，当手机正面朝下放置时，屏幕不会直接接触桌面，同时这个延伸高度不会影响全屏钢化膜的贴合，也不会出现顶膜的问题。
