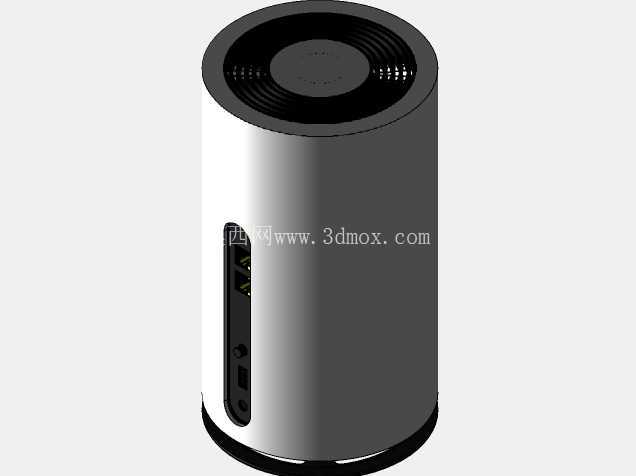

T-Mobile第一代家用5G互联网路由器结构

　　这款立式圆柱造型的5G家庭互联网终端，在结构设计阶段优先考虑了家庭场景的摆放适配性，不同于传统扁平路由需要占用桌面横向空间，圆柱形态可放置在客厅电视柜边角、书房书桌侧方甚至置物架的窄边区域，垂直方向的风道设计也能减少桌面杂物遮挡进风口的概率。从实际使用场景来看，这类设备主要承担家庭固定宽带接入替代功能，依托5G蜂窝网络完成广域网连接，为全屋智能设备、手机、电脑、影音终端提供Wi-Fi覆盖与有线网络接入，在光纤布线未覆盖的城郊区域、临时租住场景、展会临时办公点位都能快速完成网络部署，无需等待施工人员上门布线调试。

　　设备侧面集成的接口区域做了内凹式布局，从结构上避免网线、电源插头插入后突出机身过多，影响周边物品摆放，接口排布从上到下依次预留了千兆有线网口、复位按键、电源输入接口，每个接口的周边都做了0.8mm的凸台加强筋，避免用户插拔接头时反复施力造成接口座与壳体连接部位开裂。顶部的环形散热格栅采用斜向开孔设计，开孔角度向内倾斜15度，既可以保证内部热空气向上流通排出，又能避免日常摆放时灰尘、洒落的液体直接滴入设备内部，格栅下方的结构层还预留了防尘网的安装卡槽，量产时可根据使用环境选配不同过滤等级的防尘组件。

　　整机的壳体采用上下分段式装配结构，上半段为散热风道区域，采用哑光黑色阻燃ABS材质，下半段为主机身外壳，做了半高光的银灰色表面处理，两种材质的拼接处设计了1.2mm的错位止口，装配后缝隙均匀控制在0.3mm以内，既可以保证外观的整体性，也能在设备意外跌落时通过止口结构分散冲击力，减少壳体开裂的风险。底部设计了整圈的环形防滑橡胶垫，橡胶垫高出壳体底面1.5mm，放置在光滑的玻璃、木质桌面时可以提供足够的摩擦力，避免用户拖拽网线时带动设备移位，同时垫高的底部空间也能作为进风通道，让冷空气从底部缝隙进入机身内部，顺着垂直风道带走主板、5G模组、电源模块工作时产生的热量，这种垂直烟囱式的散热结构不需要高转速风扇就能满足散热需求，能大幅降低设备运行时的风噪，适配家庭环境对静音的要求。

　　从建模的结构细节来看，内部的主板固定位采用了三点式螺柱设计，螺柱根部做了R2的圆角过渡，减少注塑时的应力集中，5G通讯模组的安装区域单独预留了金属屏蔽罩的安装空间，屏蔽罩与壳体之间预留了0.5mm的导热垫安装间隙，可以将模组工作时的热量快速传导到壳体上辅助散热。天线布局沿圆柱内壁环形排布，每根天线的安装角度都做了预设卡位，避免装配时天线角度偏移影响信号收发效果，这种环形排布的天线方案可以减少信号覆盖的死角，在120平米左右的常规户型内，放置在房屋中心区域即可实现主要活动区域的信号覆盖。设备的电源输入模块做了独立的隔离仓设计，与主板区域通过绝缘阻燃隔板分隔，即使电源部分出现异常发热也不会直接影响主板与通讯模组的安全，符合家用电子设备的安规设计要求。

　　在安装边界方面，整机直径控制在120mm左右，高度约210mm，摆放时仅需要占用直径130mm的圆形平面空间即可，设备周边预留50mm的散热间隙就能满足长期稳定运行的散热需求，不需要额外的安装支架，直接平放即可使用。机身侧面的接口区域距离底部平面35mm，插入常规长度的水晶头后，网线的弯曲半径不会被桌面挤压，能保证网线的长期使用寿命，也方便用户在设备摆放到位后盲插操作接口。顶部的功能按键区域做了微凸的触感标识，用户不需要弯腰查看就能通过触感找到配对、复位按键的位置，按键的触发行程设计为1.2mm，按压力度控制在1.5N左右，既可以避免日常清洁时误触，也能保证按压时的清晰反馈。
