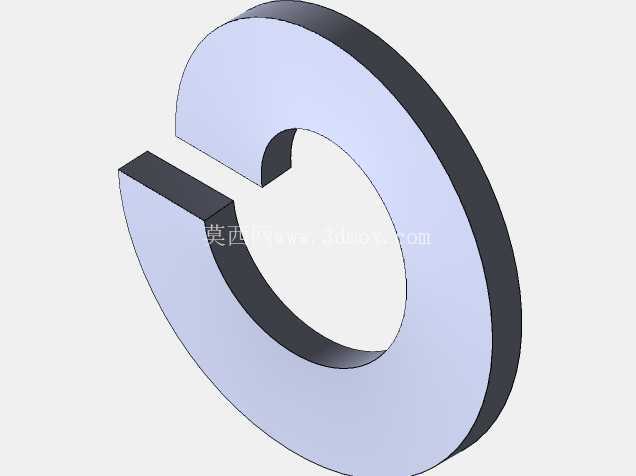

开口C型弹性锁紧挡圈结构设计

　　在工业管路流体控制领域，减压阀作为稳定下游管路压力的核心元件，其内部各限位、锁紧类小零件的可靠性，直接决定整阀长期运行的稳定性，这类看似不起眼的环形锁紧零件，往往是避免阀杆窜动、阀芯移位的关键结构。这款开口C型弹性挡圈，主要适配减压阀内部的轴类零件轴向限位场景，也可通用在多数需要轴向固定的小直径传动、滑移轴系中，替代传统的轴端螺母、锁紧卡环，在安装空间受限的阀腔内部具备极强的适配性。从功能特性来看，该挡圈依靠自身开口结构的弹性变形实现装拆，安装时仅需用卡簧钳夹持挡圈端面的两个工艺小孔，施加径向挤压力缩小挡圈外径，即可将其卡入轴件预设的环形卡槽内，撤去外力后挡圈依靠自身弹性回弹，外沿卡入阀腔内壁或者安装座的对应沉槽，内圈贴合卡槽侧壁，实现对轴上零件的轴向位置限定，避免阀杆在介质压力波动、开关动作过程中出现轴向窜动，保证阀芯密封面的对位精度，降低内漏风险。

　　设计过程中，首先要匹配对应轴径的卡槽尺寸，挡圈的自由状态外径要略大于安装沉槽的内径，保证安装后有足够的预紧力贴合槽壁，不会因为介质冲击、设备振动出现松脱；开口处的间隙设计需要兼顾装拆变形量和工作状态的结构强度，间隙过小会导致装拆时需要的变形力过大，容易刮伤轴件表面镀层，间隙过大则会导致挡圈回弹后无法完全填满卡槽周向空间，在受轴向冲击力时容易出现局部应力集中，甚至从卡槽内脱出。挡圈的截面采用矩形结构设计，相比圆形截面的弹性挡圈，矩形截面与卡槽侧壁的接触面积更大，单位面积承受的轴向挤压力更小，在减压阀频繁调压、阀杆反复小幅位移的工况下，不容易出现卡槽侧壁压溃、挡圈切边的问题，能承受更大的轴向冲击载荷。

　　外形尺寸方面，挡圈的厚度需要与卡槽的宽度保持严格的公差配合，厚度方向的间隙控制在0.05mm以内，既保证挡圈能顺利卡入卡槽，又不会因为间隙过大导致轴上零件存在轴向窜动量；内孔直径要比对应轴的卡槽底径大0.1-0.2mm，避免挡圈与卡槽底部出现摩擦干涉，影响轴件的正常转动或者滑移；开口处的两个端头做了小圆弧倒角处理，避免装拆过程中尖锐边角划伤操作人员或者轴件表面，也能减少应力集中，提升挡圈反复装拆后的疲劳寿命。

　　安装边界上，该挡圈适配的安装沉槽需要与轴件保持严格的同轴度，沉槽的侧壁要与轴线垂直，避免挡圈安装后出现偏斜，导致局部受力过大提前失效；挡圈安装前需要检查卡槽的边缘是否有毛刺、飞边，防止锐边切割挡圈表面，造成弹性失效；在减压阀的装配场景中，这类挡圈通常安装在阀杆的调压弹簧端、阀芯定位端，不需要额外的紧固件辅助固定，装配工序简单，能有效压缩整阀的装配工时，同时因为其整体为环形对称结构，工作过程中不会出现偏载，对轴件的附加载荷极小，适合在中小通径的减压阀、水力控制阀、仪表管路阀件内部使用。在实际选型应用中，需要根据轴件承受的最大轴向推力核算挡圈的剪切强度，挡圈的材质通常选用弹簧钢经热处理达到指定硬度，保证足够的弹性和抗剪切能力，表面做发黑或者镀锌处理，适配阀腔内可能存在的弱腐蚀介质环境，避免长期使用出现锈蚀卡滞，导致后期维护拆卸困难。
