可调式壁挂电视安装挂架结构设计

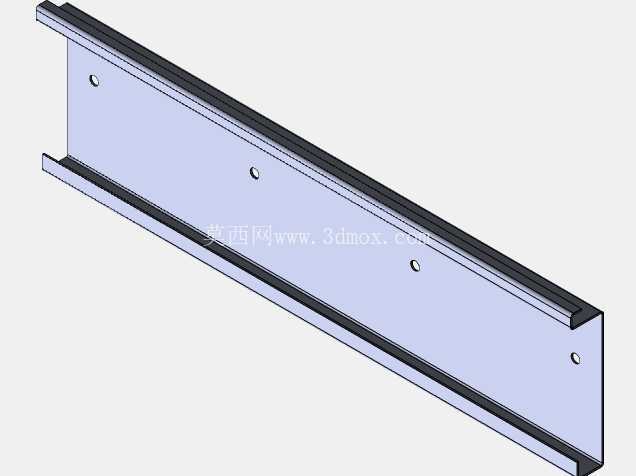

　　这款壁挂安装支架主要面向平板显示设备的墙面固定场景，在商用显示、家用影音、办公会议等场景中都有广泛应用，核心作用是替代传统落地底座，将显示设备固定在垂直墙面上，释放桌面或地面空间，同时可根据观看需求调整设备的俯仰、水平位置，优化观看视角。从结构组成来看，整套挂架分为墙面固定轨与设备连接臂两个核心部分，墙面固定轨采用长条形冷轧钢板折弯成型，截面为带加强翻边的C型结构，长度方向预留多组沉头安装孔，可适配不同间距的墙面膨胀螺栓安装点位，翻边结构既提升了长轨的抗弯刚度，避免大尺寸设备挂载后出现轨体下弯变形，同时也为设备连接臂提供了滑动导向的轨道面，连接臂可沿轨体长度方向左右滑动，调整显示设备的水平安装位置，适配不同的墙面预埋点位或居中安装需求。

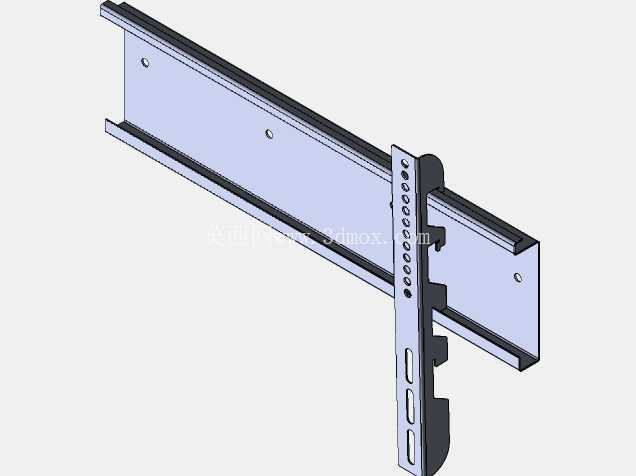

　　设备连接臂采用竖置钢板结构，与墙面轨配合的一侧设置有卡扣式挂接结构，安装时无需额外螺栓固定，只需将连接臂挂入墙面轨的卡槽即可完成初步挂载，降低高空作业的安装难度，连接臂的竖板上沿长度方向加工有多组等距排布的高度调节孔，可根据观看高度需求上下调整显示设备的安装位置，孔位旁设置有定位卡槽，调整到位后插入定位销即可锁定高度，避免设备下滑。连接臂与显示设备连接的一侧设置有两组挂钩式结构，可直接卡入显示设备背部的标准VESA安装孔位，挂钩处预留有微调间隙，安装后可小范围调整显示设备的俯仰角度，抵消墙面不平整带来的安装倾斜问题，保证显示设备处于水平状态。

　　从安装边界来看，墙面固定轨的总长度适配主流40-65英寸平板显示设备的安装孔距范围，轨体宽度控制在50mm以内，安装后突出墙面的厚度不超过35mm，属于薄型挂架范畴，不会让设备与墙面之间留下过大缝隙，兼顾安装稳定性与外观整洁度。设计过程中重点考虑了安装容错性，墙面轨的安装孔采用长圆孔设计，允许螺栓固定时存在±5mm的位置偏差，降低墙面打孔的精度要求，连接臂的挂接结构设置有防脱卡扣，挂载后自动锁止，避免外力碰撞导致设备从挂架上脱落。结构受力方面，所有承力部位均做了翻边加强处理，连接臂与墙面轨的接触位置设置有防滑垫片，既可以避免金属之间的硬接触划伤漆面，也能增大摩擦力，防止设备长期挂载后出现位置偏移。

　　整套挂架的零件全部采用钣金冲压折弯工艺成型，无复杂机加工零件，生产组装难度低，适合批量量产，安装过程无需特殊工具，只需常规的电钻、水平仪、扳手即可完成全部安装流程，普通用户也可自行操作。在实际使用场景中，这类挂架不仅可用于家用电视安装，也可适配商用显示屏、监控显示器、教学一体机等设备的壁挂安装，通过更换不同长度的墙面固定轨，还可适配更大尺寸或更重的显示设备，结构扩展性较强。
