0.96英寸OLED屏前置式安装固定边框

　　在小型工控面板、桌面检测装置、嵌入式实验设备的人机交互模块搭建过程中，小尺寸OLED屏的安装固定一直是容易被忽略却直接影响成品观感与装配效率的细节。不少设计人员在固定这类屏幕时习惯从面板背部推入屏幕再用卡扣或胶层固定，实际装配后往往出现屏幕陷入面板过深、边缘缝隙不均、后期维护拆屏困难等问题，尤其是0.96英寸这类小规格屏幕，本身厚度薄、连接引脚脆弱，背部固定的方式很容易在装配时挤压排线，造成接触不良甚至屏幕损坏。这款安装边框的设计，正是针对这类小尺寸OLED屏的前置安装需求开发，从结构上解决了传统背装方式的诸多痛点。

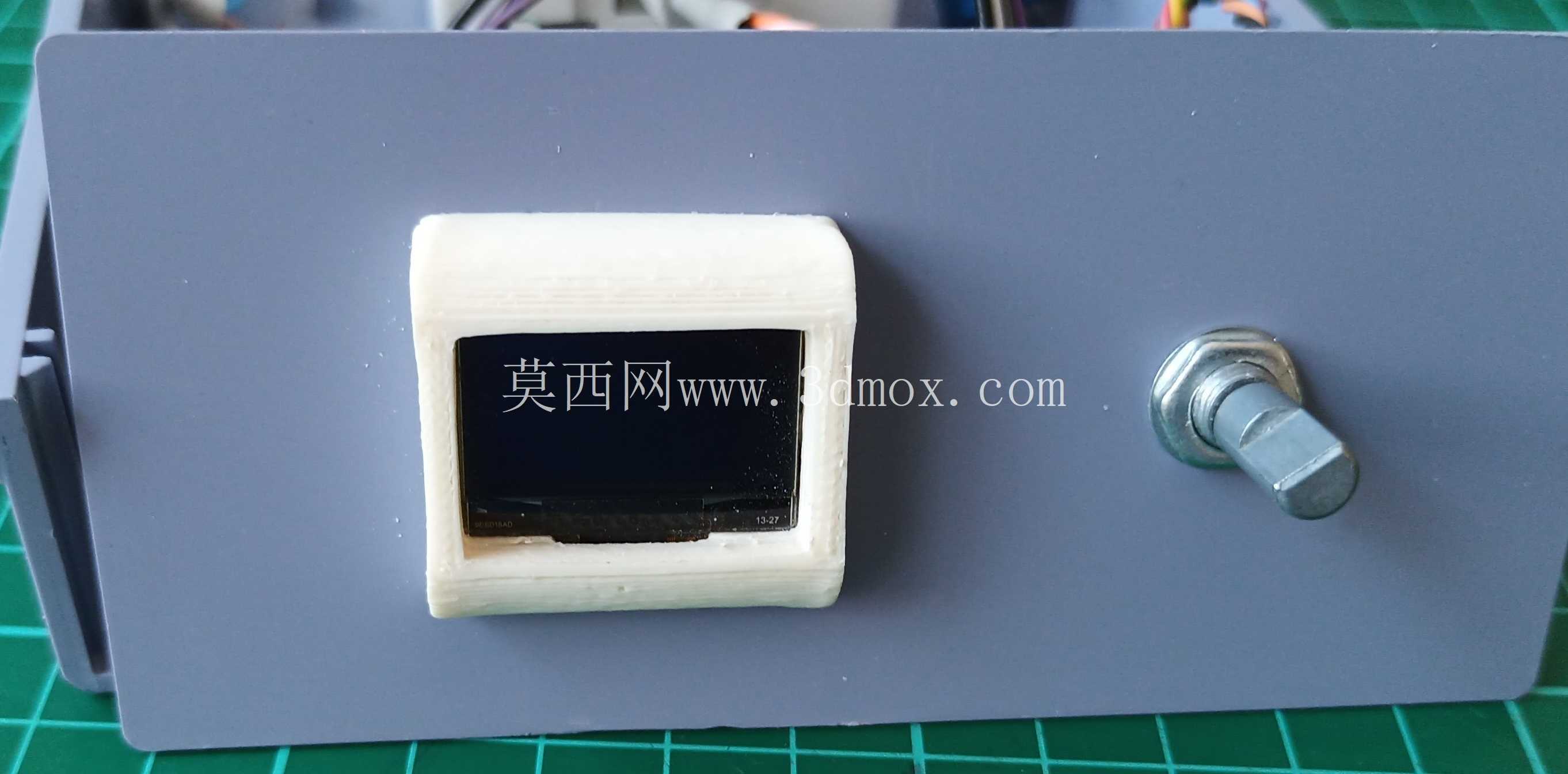

　　从实际使用场景来看，这款边框适配常规0.96英寸OLED显示模块，主要用于各类需要外露显示屏幕的设备面板上，不管是学生做课程设计的小型实验装置、工厂里的小型参数显示终端，还是DIY爱好者制作的桌面状态提示装置，都能通过这个边框实现屏幕的规整固定。它的核心功能是作为屏幕与面板之间的衔接固定件，从面板正面完成屏幕的装配定位，避免屏幕内凹的问题，让屏幕显示面与面板表面基本齐平，既提升了设备外观的整洁度，也能减少灰尘从屏幕与面板的缝隙进入设备内部的概率。

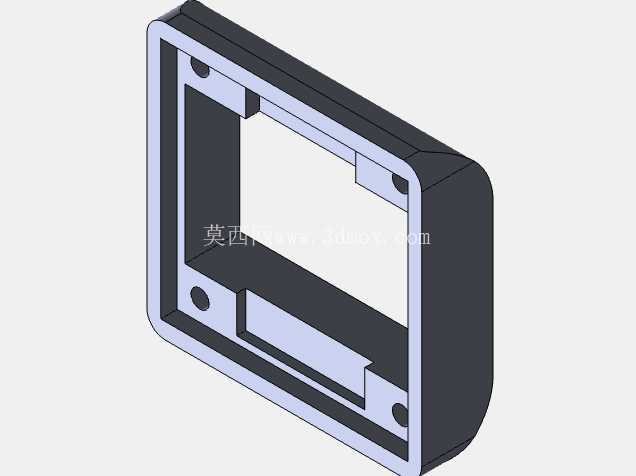

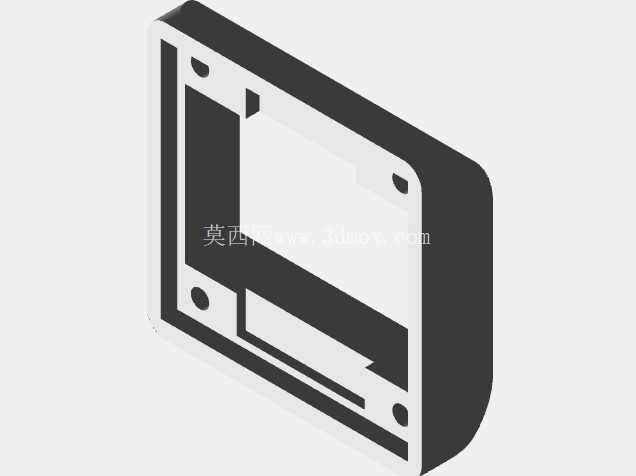

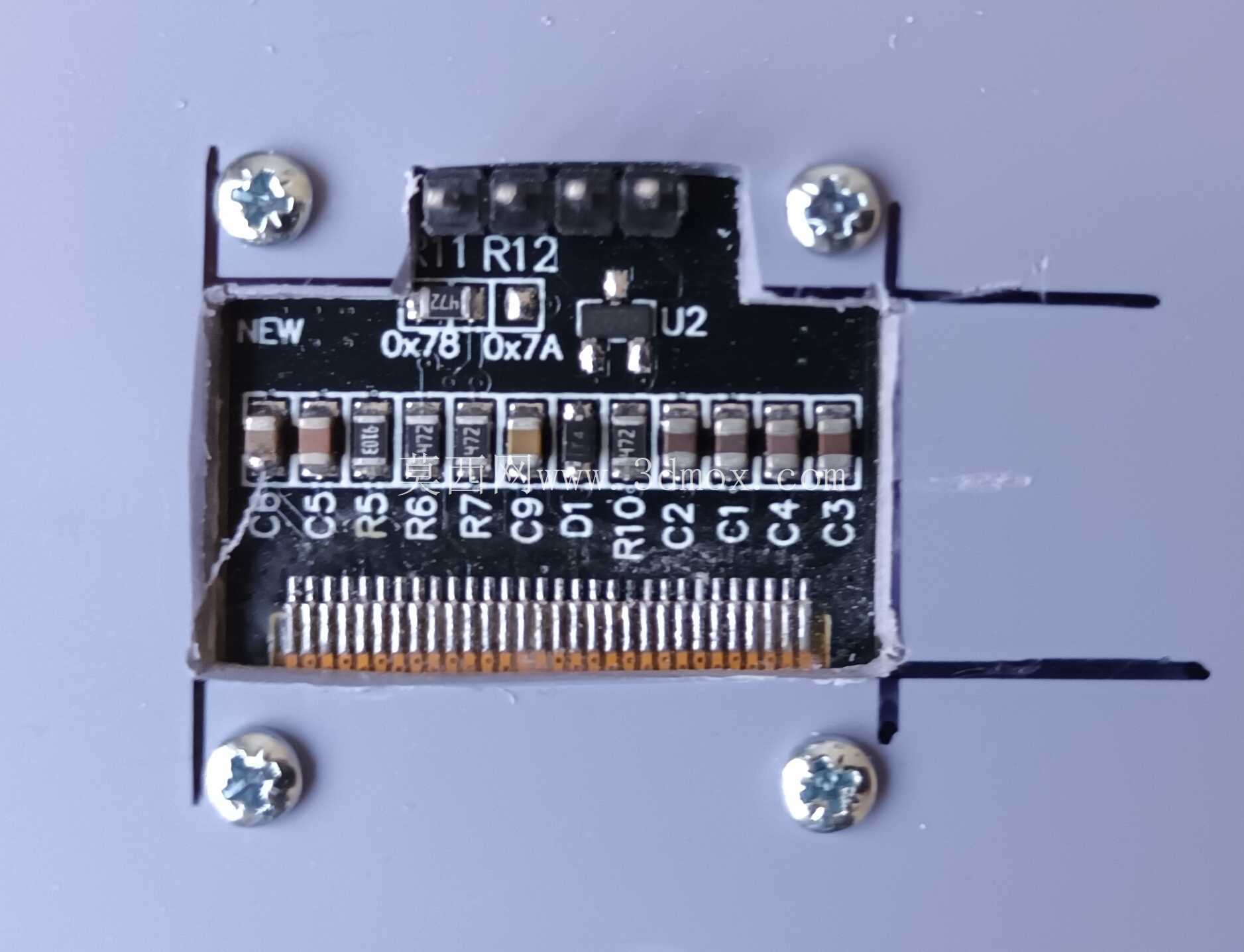

　　设计思路上，这款边框没有采用复杂的卡扣结构，而是选择了最稳妥的螺钉固定方案，整体采用框型结构，内圈尺寸刚好匹配0.96英寸OLED屏幕的显示区域外轮廓，能够托住屏幕的边缘，避免屏幕从边框内脱出。边框上预留了4个固定孔位，适配M2×6规格的盘头机器螺钉，装配时先将屏幕从面板正面放入开好的切口中，再把边框压在屏幕外侧，通过4颗螺钉直接将边框连同屏幕一起固定在面板上，不需要在屏幕本体上做额外的打孔处理，不会损伤屏幕的电路部分。考虑到屏幕连接引脚的走线需求，边框的对应位置专门预留了间隙小切口，装配时不需要大幅度弯折屏幕排线，就能让引脚顺利穿过面板连接到内部的控制电路板上，降低了排线折损的风险。

　　安装边界方面，这款边框要求面板上开设的安装切口尺寸为26mm×15mm，这个尺寸刚好能容纳屏幕的主体部分，不会因为切口过大导致屏幕晃动，也不会因为切口过小挤压屏幕边缘造成显示异常。边框的整体厚度经过优化，固定后不会在面板表面突出过多，边缘做了小倒角处理，没有尖锐的棱角，避免装配和使用过程中划伤操作人员。边框的四角做了圆弧过渡，和屏幕的四角轮廓匹配，安装后缝隙均匀，不会出现局部缝隙过大的情况。固定孔位的位置经过校准，螺钉锁紧后压力均匀分布在屏幕的四个角位置，不会因为局部压力过大导致屏幕出现水波纹或者碎裂的问题。

　　从结构设计的合理性来看，这款边框的结构简单，没有多余的复杂特征，不管是采用3D打印打样验证，还是开模批量生产都有很好的适配性，生产加工难度低，装配过程不需要专用工具，只用普通的十字螺丝刀就能完成全部安装操作，后期维护时只需要拧下正面的4颗螺钉就能拆下边框取出屏幕，不需要拆解设备内部的其他结构，大幅降低了后期维护的时间成本。对于经常做小型电子装置结构设计的人员来说，这种前置固定的边框结构，也可以作为其他小尺寸显示模块安装结构的设计参考，根据不同屏幕的尺寸调整内圈大小和固定孔位，就能快速适配不同规格的显示屏安装需求，减少重复设计的工作量。
