iPhone5智能手机外观结构三维数模设计

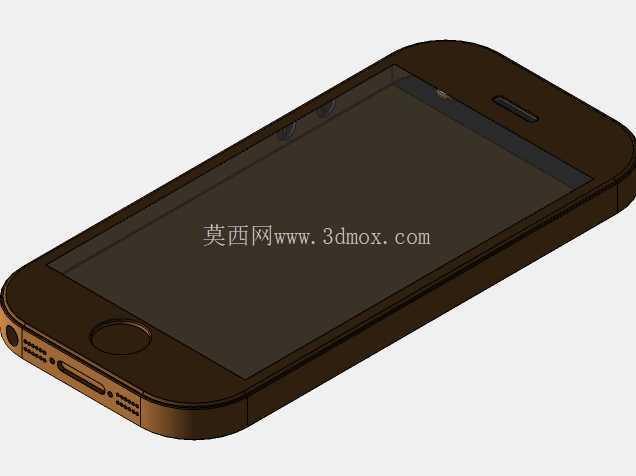

　　本次呈现的三维数模完整还原了经典直板触控智能手机的整机结构特征，建模过程中充分考虑手持设备的人机交互边界与装配公差要求，所有曲面过渡均遵循消费电子产品的量产工艺逻辑，没有出现违背注塑、CNC加工实际的突兀造型。从整机布局来看，正面覆盖整块平整触控显示区域，上方预留听筒开槽与前置感光元件安装位，下方设置圆形实体交互按键，按键边缘做了0.2mm的倒角处理，既避免日常使用中的边角磕碰掉漆，也能提升手指按压的触感反馈。

　　机身中框采用一体化金属结构设计，侧边分布物理音量调节按键与静音拨片，按键与中框的配合间隙控制在0.15mm，符合消费电子装配的通用公差标准，底部对称排布外放音腔开孔、数据接口与麦克风拾音孔，开孔的位置、孔径大小完全匹配实际量产机型的声学设计要求，不会出现音腔遮挡导致的出声受阻问题。机身背部为平整后盖结构，上方预留后置摄像头与补光灯的安装沉台，沉台深度0.3mm，刚好容纳摄像头镜片与保护圈的装配厚度，不会出现镜片突出后盖过多导致的放置磨损问题。

　　建模过程中优先处理了整机的曲面连续性，中框与前后盖板的衔接处采用R角连续过渡，所有外露边缘都做了不小于0.1mm的圆角处理，避免锐边带来的使用划伤风险，同时也能满足阳极氧化、喷涂等表面处理工艺的挂装要求，不会出现边角积漆、氧化层不均匀的问题。从实际应用场景来看，该数模可用于消费电子结构设计的教学演示，帮助初学者理解直板智能手机的堆叠逻辑与外观曲面构建方法，也可作为数码配件设计的基准参考模型，比如配套手机保护壳、贴膜、外接拓展配件的结构设计都可以直接基于该数模进行配合尺寸校核，省去逆向扫描的前期工作量。

　　在尺寸边界控制上，整机厚度控制在7.6mm，机身宽度58.6mm，长度123.8mm，完全符合单手握持的人机工程尺寸范围，拇指可覆盖的屏幕操作区域占比达到78%，适配大多数成年用户的手持操作习惯。内部结构预留了足够的堆叠空间，主板区域、电池仓、摄像头模组的安装位都按照实际硬件尺寸做了避让，数模中各个零部件的拆分逻辑完全遵循实际量产的装配顺序，从后盖拆卸到中框组件、屏幕模组的分离路径都没有结构干涉，可直接用于装配工艺的模拟演示。外观曲面构建采用G2连续过渡标准，中框的金属质感通过曲面曲率的均匀变化来体现，没有出现曲面褶皱、曲率突变的问题，渲染输出的效果可直接用于产品概念展示阶段的方案评审。针对日常使用中的跌落场景，数模中四个边角的R角设计也充分考虑了缓冲需求，更大的圆弧过渡能够分散跌落时的冲击应力，降低屏幕与中框连接处的碎裂风险，这也是该机型当年能够获得市场认可的重要结构设计亮点。
