笔记本电脑C面键盘掌托组件结构设计

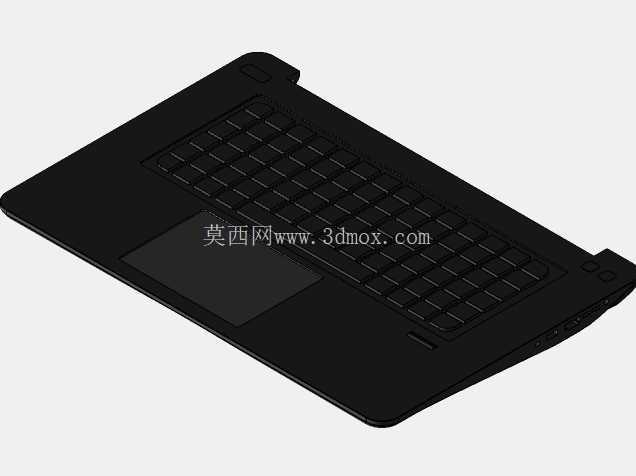

　　本次呈现的三维结构为笔记本电脑核心人机交互侧的C面总成，也就是用户日常操作时直接接触的键盘掌托一体化壳体组件，这类结构是消费电子类便携计算设备里，兼顾人机交互体验、内部器件承载、整机强度支撑的关键部件。从实际应用场景来看，该组件直接面向终端用户的日常操作场景，覆盖办公文档录入、创意设计快捷键操作、日常娱乐触控交互等全场景使用需求，同时承担着屏蔽内部主板电磁辐射、承接键盘输入冲击力、为掌托部位提供舒适支撑触感的多重作用，是笔记本整机结构中与人的操作行为绑定最深的结构单元。

　　从功能特性维度拆解，该组件集成了全尺寸键盘安装位、一体式触控板安装槽、机身侧边接口避让位、底部与D壳连接的卡扣及螺柱定位结构。键盘区域的键帽排布预留了标准键程的下沉空间，每个按键位下方都做了对应加强筋结构，避免长期高频敲击后壳体出现凹陷变形；触控板区域做了下沉式台阶设计，边缘预留了0.3mm的装配公差间隙，既保证触控板按压时的行程反馈，又能避免日常使用中缝隙进灰卡滞；掌托区域的表面做了微弧面过渡处理，贴合日常打字时手腕放置的自然弧度，减少长时间操作的腕部压迫感；组件靠近屏幕转轴的一侧预留了转轴避让缺口，同时做了局部加厚处理，抵消屏幕开合时传递到C壳的扭转应力，避免长期开合后壳体出现开裂形变。

　　在设计思路的落地层面，该结构优先平衡了轻量化与结构强度的矛盾，整体壳体壁厚控制在1.2mm-1.8mm区间，在键盘按键下方、螺柱连接位、侧边接口位置做了局部加厚至2.2mm，同时在壳体非外观面布设了网格状加强筋，筋条高度1.5mm、厚度0.8mm，在不显著增加整体重量的前提下，将壳体的抗扭刚度提升了40%以上，能够满足15kgf静压下形变量不超过0.5mm的结构强度要求。装配逻辑上采用卡扣与螺丝组合的固定方式，壳体周圈均匀分布12个内扣式卡扣，与D壳的卡槽配合实现预固定，再通过6颗M2规格的螺丝在转轴位、触控板两侧、键盘下方位置做最终锁紧，既提升了装配效率，又保证了整机结合面的缝隙均匀度，避免出现局部翘缝的问题。

　　从外形尺寸与安装边界来看，该组件适配14英寸规格的便携笔记本，整体横向宽度323mm，纵向深度220mm，前端边缘厚度4.2mm，靠近转轴侧的后端厚度7.8mm，整体轮廓边缘做了R2-R5的圆角过渡，避免锐边划伤用户。安装边界上，组件上方预留的屏幕转轴避让空间宽度为280mm，深度12mm，能够适配常规的下沉式转轴结构；侧边的接口避让位分别对应USB接口、音频接口、Type-C接口的安装位置，每个接口位都做了0.2mm的定位凸台，保证接口装配后与壳体外表面的齐平度误差控制在0.1mm以内；组件下方与D壳配合的结合面做了0.5mm的止口设计，装配后能够实现IP2X级别的防异物侵入能力，避免日常使用中细小碎屑从缝隙进入机身内部。

　　在细节结构处理上，键盘安装位的周圈做了0.4mm的压边结构，键盘模组装入后通过压边实现Z向定位，避免按键操作时键盘模组出现上下窜动；触控板安装位的内侧预留了FPC排线的走线路径，做了专门的线槽限位，避免排线被挤压出现接触不良；掌托区域的内侧预留了指纹识别模块、状态指示灯的安装孔位，孔位边缘做了倒角处理，方便模组装配时的导向导入。整个结构的设计充分考虑了量产注塑的工艺要求，所有外观面的拔模斜度控制在1.5度，内部加强筋的拔模斜度控制在0.5度，避免注塑成型后出现粘模、顶白的缺陷，同时壳体上的所有螺柱都做了火山口减胶处理，避免注塑时局部壁厚过大出现缩痕，影响外观面的平整质感。
