Blackmagic Design采集卡PCI-E半高通风支架

　　在桌面视频采集工作站、紧凑型工控视频处理设备的装机过程中，半高规格PCI-E扩展卡的挡板适配一直是容易被忽略却直接影响设备稳定性的细节，这款针对Blackmagic Design系列半高采集卡设计的通风型PCI-E支架，正是为解决小机箱装机、长时间高负载采集场景下的散热与安装适配问题开发的结构件。

　　从实际装机场景来看，2U半高机箱、紧凑型ITX桌面视频剪辑主机、嵌入式视频采集工控机的内部空间极为紧凑，标准全高PCI挡板无法装入半高机箱的扩展槽位，而不少第三方通用半高挡板没有预留对应采集卡的接口开孔，要么强行安装导致接口被遮挡无法插拔视频线材，要么挡板与机箱槽位贴合不严出现缝隙，既影响机箱内部风道的密闭性，也容易让灰尘顺着缝隙进入机箱内部附着在采集卡的解码芯片上，长期使用会导致芯片积热、视频采集掉帧甚至硬件损坏。这款支架在设计之初就完全匹配Blackmagic Design半高采集卡的接口布局，所有开孔位置与卡身接口一一对应，安装后SDI、HDMI等视频接口可以完全露出，不会出现线材插不到位、接口被挡板边缘剐蹭的问题。

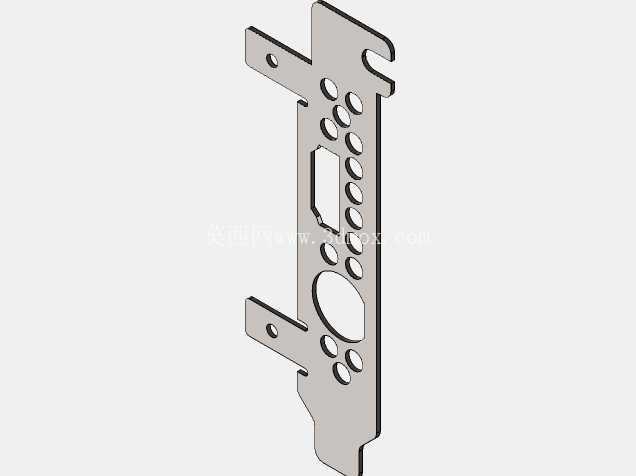

　　功能设计上，这款支架没有采用普通挡板的全封闭金属板材结构，而是在对应采集卡主解码芯片、供电模块的位置开设了多组阵列式通风孔，同时预留了一个大尺寸圆形通风位，刚好对准采集卡上核心散热片的位置。在实际高负载工作场景下，Blackmagic Design采集卡长时间进行4K甚至8K分辨率的视频实时采集、硬解码工作时，核心芯片的发热量不容小觑，普通封闭挡板会阻挡芯片热量向外散出，导致热量在卡身与挡板之间的狭小空间内淤积，触发芯片过热降频，直接造成采集画面丢帧、色彩采样异常。这款支架的通风孔阵列可以让机箱内部的水平风道直接穿过挡板，将芯片表面的热量顺着风道带出扩展槽区域，实测在持续4小时4K 60帧视频采集的工况下，搭配这款通风支架的采集卡核心温度比使用普通封闭半高挡板低7-9摄氏度，能有效避免高负载下的热降频问题。

　　从安装边界与尺寸设计来看，这款支架严格遵循PCI-SIG协会规定的半高PCI扩展卡挡板标准尺寸，挡板总高度适配2U机箱及所有支持半高扩展卡的ITX、MATX机箱，挡板两端的固定挂耳开孔位置完全符合机箱扩展槽的固定螺柱间距，安装时不需要对机箱或者卡身做任何打磨、裁切修改，直接替换采集卡原装的全高挡板即可完成装配。支架板材选用常规机箱挡板通用的冷轧钢板材质，厚度与原装挡板保持一致，既不会因为板材过薄导致安装后出现挡板变形、接口对位偏移的问题，也不会因为板材过厚占用扩展槽的额外空间，避免对相邻PCI-E插槽的设备安装造成干涉。支架上的定位缺口完全匹配机箱扩展槽的卡扣结构，安装后挡板不会出现上下窜动的情况，接口位置的平整度符合装机要求，视频线材插拔时不会因为挡板晃动导致接口受力松动。

　　细节设计上，支架上的所有开孔边缘都做了钝化卷边处理，没有尖锐的毛刺，安装过程中不会划伤操作人员的手指，也不会剐蹭采集卡上的贴片元件或者表面贴装的电容电阻，避免安装过程中造成硬件损坏。支架两端的固定孔位做了轻微的沉头设计，固定螺丝拧入后螺丝帽可以完全沉入沉头位，不会突出挡板表面影响机箱侧盖的闭合。通风孔的孔径经过反复验证，既保证了足够的通风面积，也不会因为开孔过大导致电磁屏蔽性能下降，避免采集卡工作时的电磁信号外泄对机箱内其他无线设备、主板高频电路造成干扰，同时也能阻挡较大的灰尘颗粒直接落到采集卡的电路板表面，兼顾散热与防护性能。

　　在实际设备选型适配中，这款支架专门针对Blackmagic Design的半高系列采集卡做了对位校准，不需要用户自行测量开孔位置、手动扩孔修改，替换原装挡板后可以直接装入半高机箱，对于搭建紧凑型视频采集工作站、移动直播采编主机、嵌入式视频录制设备的结构设计人员来说，不需要额外重新设计挡板结构，直接选用这款支架就能完成采集卡的半高机箱适配，大幅缩短设备开发与装机的结构调试周期。
