罗技G512键盘替换支撑脚结构设计

　　日常办公与电竞场景中，机械键盘的支撑脚是高频受力的易损部件，罗技G512作为主流的电竞级机械键盘，其原配支撑脚在长期开合调整、频繁挪动键盘的使用过程中，转轴位置容易出现断裂、卡扣松脱的问题，一旦支撑脚损坏，键盘无法维持合适的输入倾角，长时间使用会大幅提升腕部劳损的概率，单独更换整把键盘的成本较高，因此适配的替换支撑脚有很明确的实际使用需求。

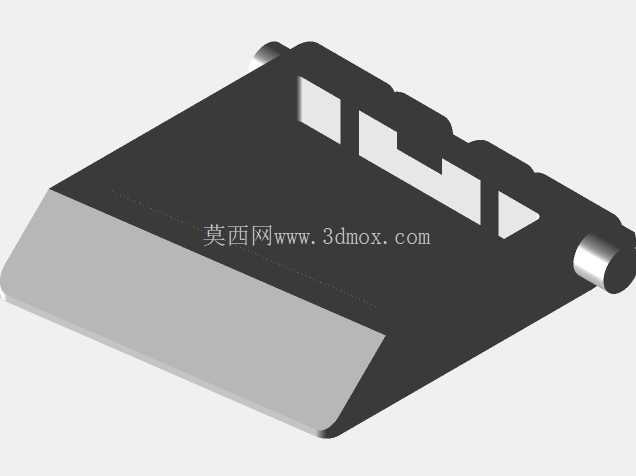

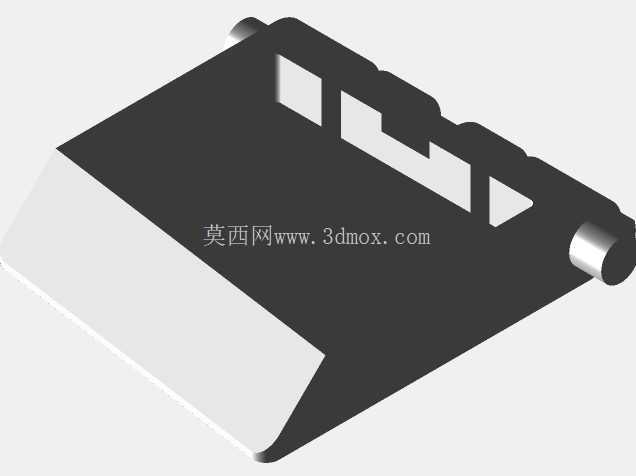

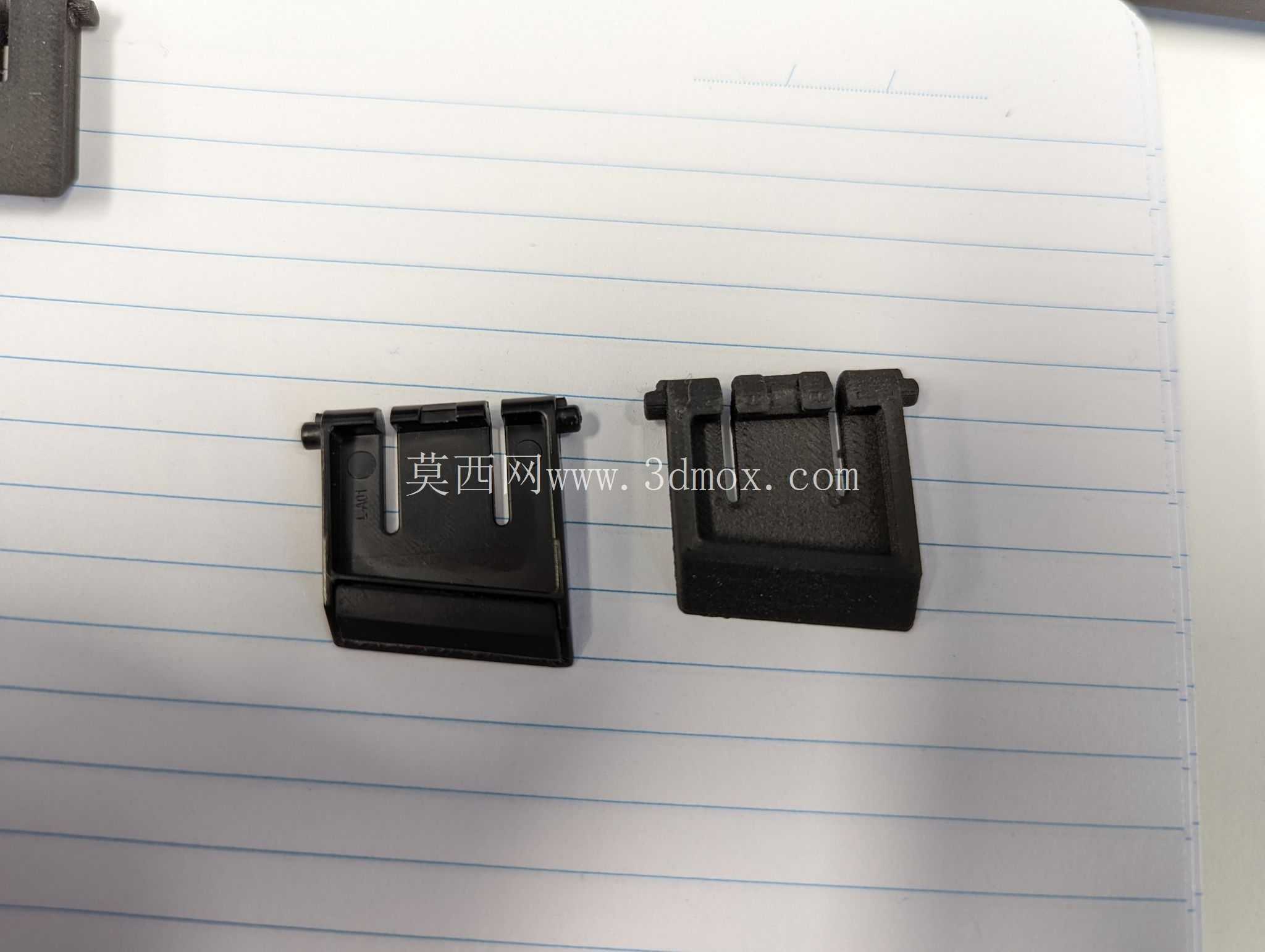

　　这款替换支撑脚的设计完全匹配原键盘的安装位尺寸，在建模阶段就对照原配脚的安装卡扣间距、转轴直径、开合限位角度做了1:1的适配，不需要对键盘本体做任何打磨、打孔等二次加工，直接对准安装位卡入即可完成装配，普通用户不需要额外的工具就能完成更换操作。结构设计上保留了原支撑脚的开合阻尼逻辑，转轴位置的卡扣做了轻微的厚度加强，相比原配的薄壁转轴结构，抗反复弯折的疲劳强度有明显提升，不会出现几次开合就断裂的问题。支撑脚的接触底面做了细微的防滑纹理处理，和桌面接触时的静摩擦力足够，即使是在光滑的玻璃桌面、树脂鼠标垫上使用，敲击键盘时也不会出现脚位滑动、键盘移位的情况。

　　设计时充分考虑了3D打印的工艺可行性，整体结构没有复杂的悬空支撑位，打印时不需要添加大量支撑材料，无论是FDM工艺还是光固化工艺都能顺利成型，采用尼龙材料打印时，层厚设置在0.125毫米就能获得足够的结构强度与装配精度，转轴位置的活动间隙预留了0.2毫米的打印公差，即使是普通桌面级3D打印机也能打印出开合顺畅的成品，不会出现转轴过紧卡滞或者过松无法定位的问题。模型同时包含左右两侧支撑脚的完整结构，两侧的结构根据键盘对应位置的安装位做了差异化设计，不能互换安装，建模时已经将左右件的特征做了明确区分，避免打印时选错模型。

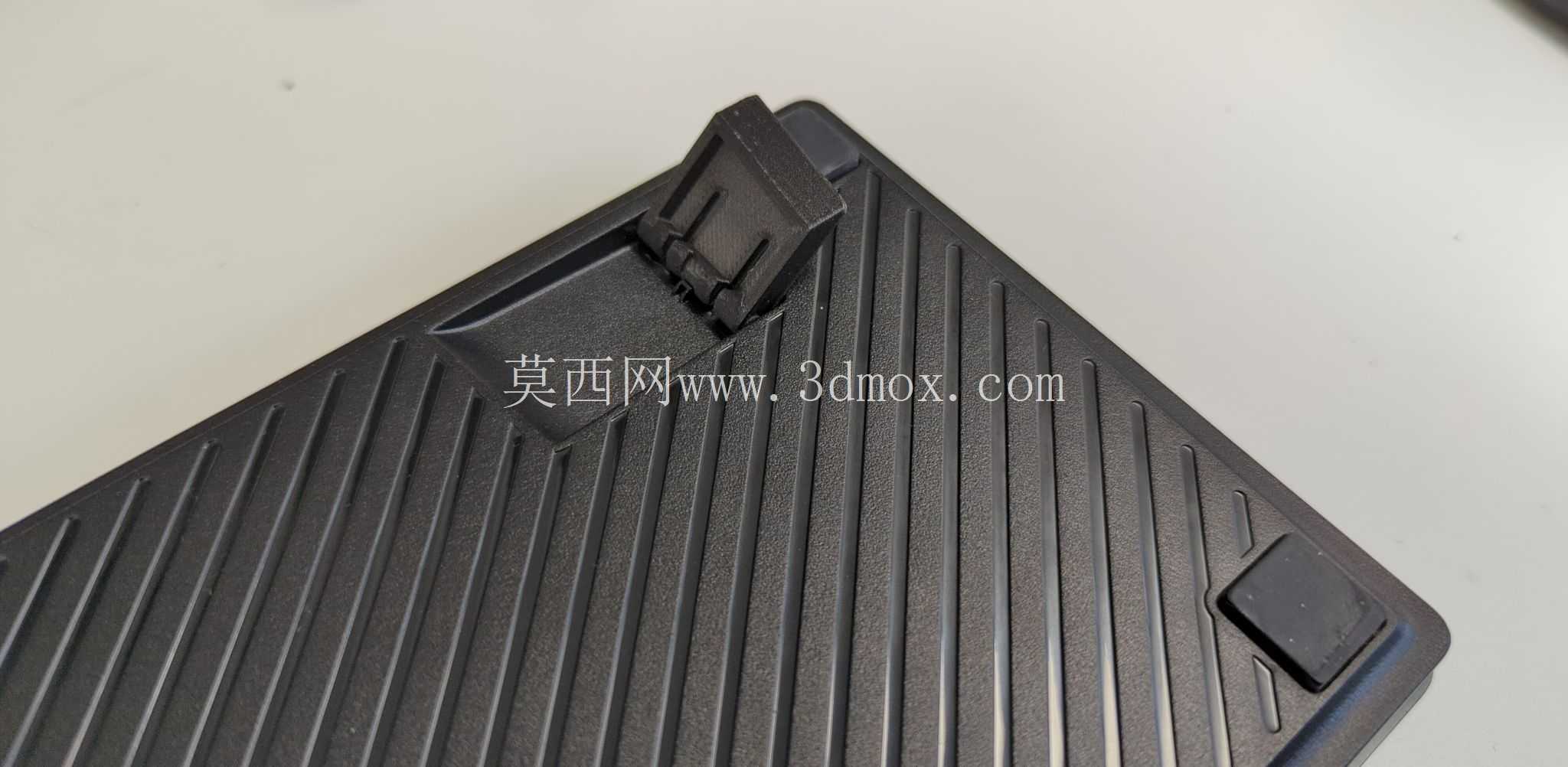

　　从安装边界来看，支撑脚收起时完全贴合键盘底部的凹槽，不会突出键盘底面，不会影响键盘平放时的稳定性；展开到最大支撑角度时，支撑脚的支撑点位置和原配脚完全一致，键盘的倾角和原配状态没有区别，用户不需要重新适应输入角度。支撑脚的高度可以根据使用需求做小幅调整吗？不，设计时保留了原键盘的两档倾角调节逻辑，和原配脚的档位定位点完全匹配，调整到对应档位时会有清晰的卡扣到位反馈，使用过程中不会出现档位自动滑脱的问题。

　　在实际使用场景中，这类替换配件不需要开模生产，用户有3D打印条件的话可以自行打印制作，相比购买原厂配件，成本更低且获取速度更快，对于已经过保的键盘来说，是性价比极高的维修方案。结构设计上没有多余的装饰特征，所有结构都服务于安装可靠性与使用耐久性，壁厚均匀，没有应力集中的锐角位置，长期受力下不容易出现结构开裂的问题。底面的防滑纹理深度控制在0.3毫米，既保证了防滑效果，又不会因为纹理过深导致打印时出现层间结合不良的问题，同时日常使用中沾染的灰尘、污渍也很容易擦拭清理。

　　针对不同打印材料的特性，模型的壁厚设置为2毫米，采用PLA材料打印时也能获得足够的结构强度，满足日常使用的受力需求，如果是使用频率极高的电竞场景，采用尼龙或者PETG材料打印，抗冲击性能会更优异，即使键盘不小心从桌面滑落，支撑脚也不容易出现断裂损坏。整个模型的建模过程完全基于实物测绘的尺寸数据，所有装配位置的尺寸公差都经过实际装配验证，不存在安装不上、间隙过大的问题，替换后的使用体验和原配支撑脚没有差异，甚至在结构耐久性上优于原配的薄壁设计。
