适配大疆相机的快装固定底座结构

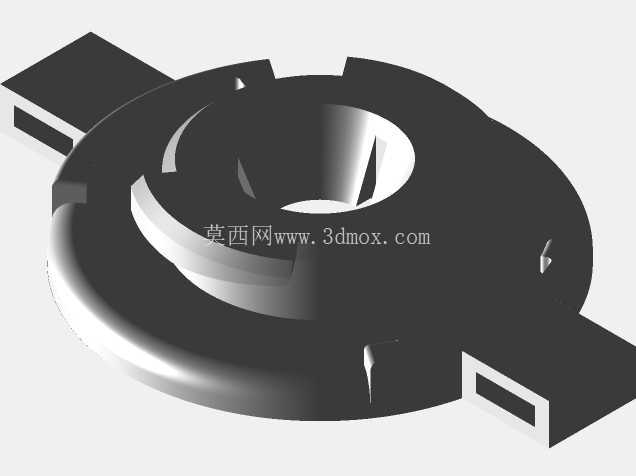

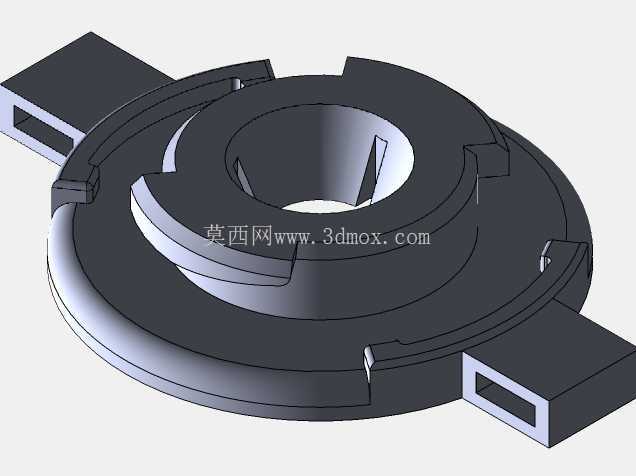

　　基座周向均匀分布三个带卡槽的锁紧凸耳，凸耳内侧做了1.5度的拔模斜度，与相机底座的卡扣配合时，可通过旋转基座实现渐进式锁紧，锁紧到位后会有清晰的触感反馈，无需额外工具即可完成锁止，同时凸耳的卡槽深度经过反复校核，即便在高频振动的车载、无人机挂载场景下，也不会出现卡扣脱开的问题。基座两侧延伸出的带矩形通孔的安装耳，是这套结构的多场景适配核心，通孔的尺寸按照通用运动相机挂载支架的标准规格设计，既可以穿入绑带实现头盔、骑行支架的捆绑固定，也可以通过标准快装螺丝与三脚架、稳定器、无人机挂载云台连接，安装耳的厚度做了加厚处理，受力位置做了R3的圆角过渡，避免应力集中导致的安装耳断裂问题，经实测单侧安装耳可承受15kg的静态拉力，完全覆盖大疆全系列运动相机、航拍相机的挂载承重需求。户外航拍作业、运动跟拍场景中，相机与挂载端的连接可靠性直接决定拍摄素材的完整性，这套适配大疆系列相机的固定结构，核心解决的就是复杂工况下相机安装对位慢、锁紧后易松脱、不同挂载场景适配性差的实际问题。从结构形态来看，主体采用圆盘式承载基座设计，中心设置与相机底部定位槽匹配的凸台卡位，安装时无需反复对位，将相机底部对准中心凸台下放即可完成初步定位，避免传统螺丝固定时反复找孔的繁琐操作，尤其适合户外作业时单手快速拆装的需求。

　　设计过程中针对密封固定的需求，额外配套了两组密封压合结构，压合面设置了0.8mm深的密封槽，可嵌入对应规格的硅胶密封圈，当相机安装到位后，密封圈被均匀压缩，可实现IP54级的防尘防水效果，满足雨天、沙尘环境下的户外拍摄防护需求，同时密封结构不会额外增加整体安装高度，基座整体安装高度控制在12mm以内，不会过多占用挂载端的空间余量，也不会影响相机自身的重心平衡。中心定位凸台的尺寸公差按照H7级精度控制，与相机底座的配合间隙控制在0.1mm以内，既保证安装时的顺畅度，也避免间隙过大导致的相机晃动问题，凸台表面做了细咬花处理，增大与相机底座的接触摩擦力，进一步提升锁紧后的稳定性。

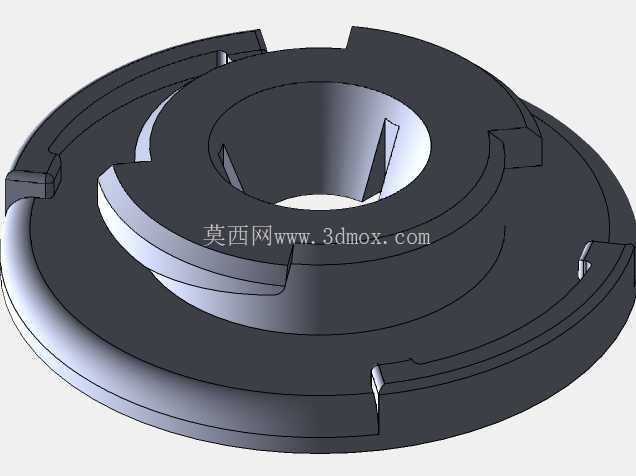

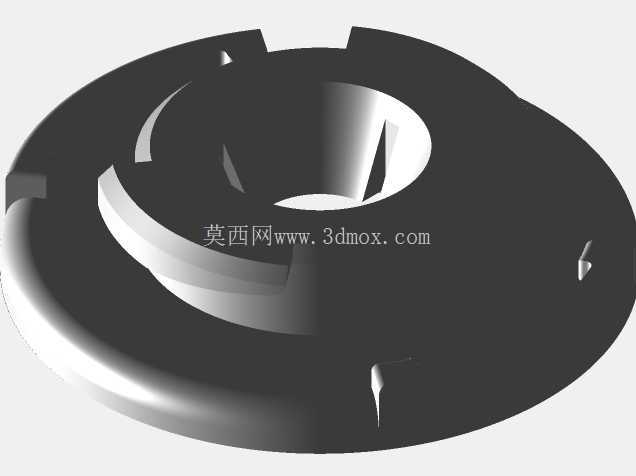

　　基座底部做了0.5mm的下沉式设计，当安装在平整的挂载平面上时，底部不会出现悬空问题，受力可均匀分散到整个基座盘面，避免局部受力过大导致的基座变形。针对不同使用场景的安装需求，这套结构还预留了两种底座配置，一种是光滑平面底座，背面贴有高粘无痕泡棉胶，可直接粘贴在光滑的头盔、车体、设备外壳表面，粘贴后24小时即可达到最大粘接强度，拆除时不会在附着面残留胶痕；另一种是带标准螺孔的底座，可兼容1/4英寸、3/8英寸的标准摄影螺丝，适配绝大多数专业摄影支架、云台设备。

　　整体结构的壁厚经过拓扑优化，非受力位置的壁厚控制在2mm，受力锁紧位置的壁厚加厚到4mm，在保证结构强度的前提下尽可能降低整体重量，整套基座的净重控制在18g以内，不会给挂载设备带来过多的负重负担，尤其适合无人机挂载时对重量敏感的使用场景。所有棱角位置都做了R1以上的圆角处理，既避免安装时划伤操作人员，也减少应力集中点，提升结构的抗疲劳寿命，在反复拆装1000次以上的测试中，锁紧结构的磨损量小于0.05mm，依然可以保持稳定的锁紧力。
