带支架定向工业脚轮结构设计

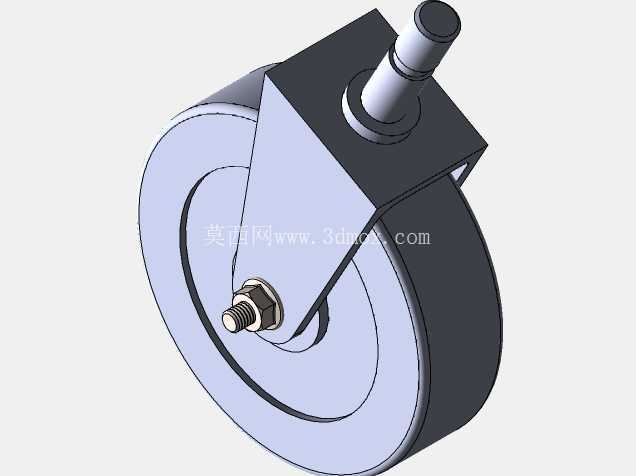

　　这款定向脚轮的结构设计，核心围绕工业场景下中小载荷设备的移位需求展开，日常在车间周转车、轻型设备机架、仓储置物架、流水线辅助工装的底部都能见到这类部件的身影，它不需要额外配置转向轴承结构，整体结构更简洁，承重冗余量比同尺寸万向脚轮更高，适合设备固定行进路线的移位场景，能避免万向轮在长距离直行时容易出现的摆振问题。从结构拆分来看，整个部件分为轮体、安装支架、轮轴紧固组件、顶部安装轴四个核心部分，轮体采用单轮缘实心结构，轮面做了微弧处理，接触地面时不会出现边缘应力集中的问题，不管是环氧地坪、水泥地面还是铺设钢板的车间通道，都能保持平稳的滚动状态，不会因为地面微小凸起出现卡滞。

　　安装支架采用折弯成型的钢板结构，两侧支撑板对称度控制在0.1mm以内，轮轴穿过两侧板的同轴度公差控制在IT7级，避免轮体转动时出现偏磨，支架顶部的安装轴做了阶梯轴设计，不同轴段分别对应安装定位、防转卡位、机架固定的功能，安装时直接插入设备底部的安装孔内，通过顶部的紧固件锁紧即可，不需要额外焊接支架，后期维护更换时拆卸也很方便。轮轴部分采用螺栓加防松螺母的紧固结构，螺母和支架侧板之间加装了平垫圈，避免长期滚动震动导致螺母松动，轮体和两侧支架之间预留了0.5mm的间隙，既不会因为间隙过大导致轮体晃动，也不会因为间隙过小出现转动卡涩，轮体内嵌的轴套采用自润滑材质，日常使用不需要额外加注润滑脂，长期运行也不会出现异响。

　　从安装边界来看，这款脚轮的安装轴直径、伸出长度都匹配常规工业设备的底部安装孔尺寸，轮体直径的选型兼顾了移动灵活性和离地高度，不会因为轮径过小导致越障能力不足，也不会因为轮径过大抬高设备整体重心影响稳定性。设计过程中特意做了应力仿真验证，在额定载荷下，支架折弯处的最大应力远低于材料屈服强度，轮轴的挠度变形量控制在允许范围内，长期满载使用也不会出现支架变形、轮轴弯曲的问题。轮体的宽度设计也经过了多轮校核，过窄会导致轮面压强大，容易损伤环氧地坪，过宽则会增大滚动阻力，推动设备时更费力，最终选定的轮宽参数在滚动阻力和地面压强之间找到了平衡点，不管是人工推动的轻型周转车，还是带辅助动力的移动工装，使用这款脚轮都能获得合适的推行手感。

　　另外支架的边角都做了倒钝处理，安装和维护时不会划伤操作人员，整体结构没有复杂的异形曲面，加工工艺性好，适合批量冲压生产，零部件的通用化程度高，轮体、轴套、紧固件都可以采用标准件替换，后期维护成本很低。在实际产线应用中，这类定向脚轮通常会和同规格的万向脚轮搭配使用，设备一端装两个定向轮控制行进方向，另一端装两个带刹车的万向轮负责转向和驻停，整套行走机构的成本远低于定制的轨道行走结构，而且不需要铺设专用轨道，对车间地面的适配性更强，不管是生产线边的物料周转，还是小型加工设备的工位调整，都能满足使用需求。
