可调节多关节桌面手机支撑支架结构设计

　　日常办公场景中，不少从业者需要在处理三维建模、图纸绘制工作时同步查看手机端的沟通信息、参考资料，或是在工位间隙观看教学视频、参与线上会议，传统的平放式手机放置方式不仅需要频繁低头查看，容易造成颈椎疲劳，还会占用桌面有限的操作空间，遇到需要长时间参考手机端内容的场景，固定视角的支撑装置也无法适配不同坐姿、不同观看距离的使用需求。这款多关节可调式桌面手机支架，正是针对桌面办公、居家休闲、线上直播等多场景的使用需求设计的支撑类配件，整体结构采用分体式铰接设计，没有复杂的弹性锁紧机构，依靠铰接位置的阻尼摩擦力实现角度与姿态的固定，日常使用时不需要额外操作锁紧件，直接扳动支架臂就能调整到合适的支撑角度，操作门槛极低。

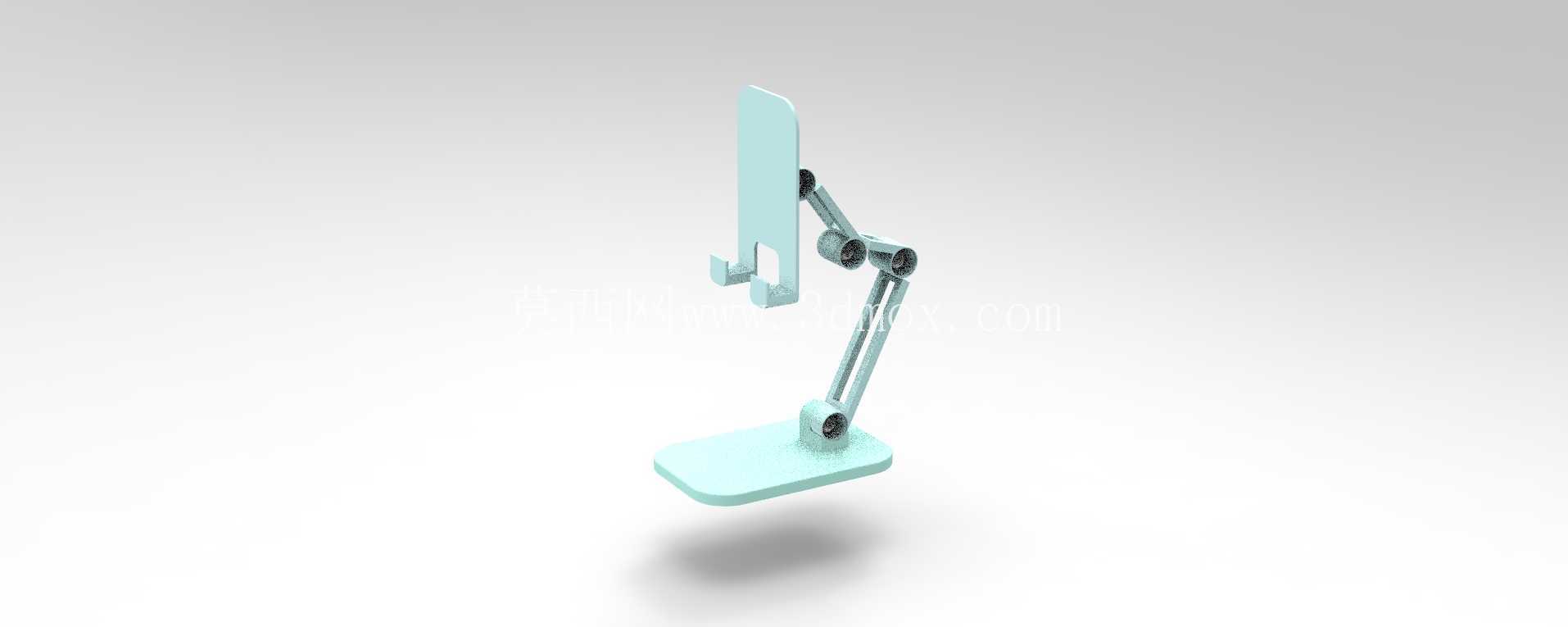

　　从结构组成来看，整个支架分为底部承托底座、双段式支撑臂、上端手机夹持座三个核心部分，底部底座采用圆角矩形的平板结构，底面为完整的平面，放置在桌面时不需要额外的固定结构，依靠自身重量就能保持稳定，底座的厚度控制在较低范围，不会因为底座过高导致整体重心上移，即使调整到最大伸展角度，整体重心也能落在底座的支撑范围内，不会出现倾翻的问题。双段支撑臂之间、支撑臂与底座之间、支撑臂与上端夹持座之间均采用销轴铰接的连接方式，每个铰接位置都预留了合适的阻尼间隙，既可以保证转动时的顺畅度，不会出现卡滞、晃动的问题，又能在调整到目标角度后提供足够的保持力，支撑不同重量的手机时都不会出现自行下坠、角度偏移的情况。

　　上端的手机夹持座采用L型挡边结构，下部设置有承托手机底部的托钩，背部的支撑板可以贴合手机背面，不需要额外的夹爪结构就能稳定承托手机，这种开放式的夹持结构不会遮挡手机侧面的按键、充电接口，使用过程中如果需要连接充电线、耳机线，都不会被支架结构干涉，同时也适配不同厚度的手机设备，即使是带保护壳的手机也能稳定放置。设计过程中充分考虑了桌面使用的空间边界，支架收拢状态下整体高度较低，可以直接放置在桌面角落不占用过多操作空间，完全展开后支撑高度可以满足使用者坐姿状态下的视线平齐需求，不需要低头就能清晰查看手机屏幕内容，有效缓解长时间低头看手机造成的颈部压力。支撑臂的转动角度覆盖了从垂直贴近底座到向前倾斜大角度的调节范围，既可以将手机调整到竖直状态查看文字信息、参与视频通话，也可以调整到倾斜角度观看视频、浏览图文内容，甚至可以将夹持座调整到接近水平的状态，满足俯拍桌面内容、直播展示桌面操作的使用需求。结构上所有的铰接销轴都采用同轴设计，加工时只需要保证铰接孔的同轴度与表面粗糙度，就能实现顺畅的转动效果，没有复杂的曲面结构与特殊加工要求，常规的机加工或者3D打印工艺都可以完成零件制作，后期维护时如果出现阻尼下降的问题，只需要调整铰接位置的紧固件预紧力就能恢复支撑性能，不需要更换整体结构。

　　与常见的一体式固定支架相比，这种多关节结构的支架适配性更强，不需要针对特定的使用场景固定安装位置，可以根据使用者的坐姿、桌面的可用空间、实际的观看需求灵活调整支撑姿态，不管是放在办公桌旁配合电脑使用，还是放在床头、餐桌等位置临时支撑手机，都能提供稳定的支撑效果。夹持座的托钩位置做了内凹的避让设计，不会遮挡手机底部的扬声器、麦克风开孔，放置手机时不会影响声音的正常传播，背部的支撑板边缘做了圆角处理，接触手机背面时不会刮伤手机外壳或者保护壳的表面，细节处的结构处理充分考虑了日常使用的接触场景，避免硬质结构对数码产品造成外观损伤。整体结构没有多余的装饰性设计，所有的结构特征都服务于支撑与调节的核心功能，零件数量少，装配流程简单，不需要复杂的装配工装就能完成整体组装，适合小批量加工制作或者个人DIY制作使用。
