电子产品铝制散热冷却器结构设计

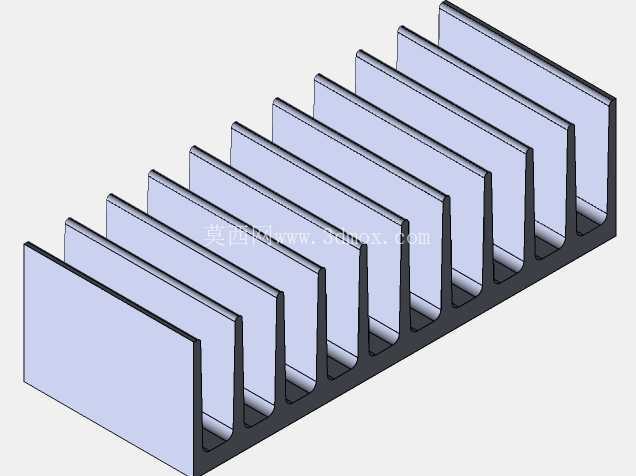

　　在消费电子、工业控制板卡、小型功率电子设备的热管理场景中，这类铝制翅片式冷却结构是被动散热方案里应用占比极高的结构形式，区别于带液冷流道的复杂冷却组件，该结构依靠一体成型的铝基体与等距排布的直立翅片完成热量传导与扩散，不需要额外配套动力元件，运行过程无振动、无噪音，长期使用可靠性极强，适配安装空间紧凑、散热功率中等的电子设备工况。从实际功能逻辑来看，该冷却组件的核心作用是将功率器件工作时产生的焦耳热通过接触面快速传导至整个铝基体，再通过直立翅片扩大与空气的接触面积，依靠自然对流或者配套小风量风扇的强制对流将热量散出，避免电子元器件因结温过高出现性能衰减、寿命缩短甚至热击穿失效的问题，在路由器、小型工控电源、嵌入式主板、消费级固态硬盘散热改装等场景中都能见到同结构原理的散热部件。

　　设计这类散热结构时，首先要匹配被散热器件的安装接触面尺寸，基体底面的平面度需要控制在合理范围内，保证与发热器件表面充分贴合，减少接触热阻；翅片的排布间距需要结合散热场景的通风条件设定，自然对流场景下翅片间距不能过小，否则会阻碍空气在翅片间的流通，反而降低散热效率，强制对流场景下可以适当缩小翅片间距，在有限的外形尺寸内拓展更多散热面积。该结构的翅片采用等厚直立设计，与底部基体采用一体挤压成型的铝型材加工方式，不需要额外的翅片焊接、铆接工序，既减少了加工工序带来的接触热阻，也能控制零部件的加工成本，适合批量生产应用。

　　从安装边界来看，该冷却组件的整体外形为规则长方体结构，底部为平整安装面，可根据实际安装需求在基体两侧预留安装孔位，通过螺丝直接固定在PCB板或者设备壳体上，也可以通过导热背胶直接粘贴在发热器件表面，安装方式灵活，不需要复杂的配套固定结构。翅片的高度设计需要匹配设备内部的预留空间，过高的翅片会占用过多设备内部空间，还容易在安装或者运输过程中出现翅片弯折变形的问题，过短则无法提供足够的散热面积，达不到预期的散热效果；翅片的厚度选择需要兼顾结构强度与散热效率，过薄的翅片加工难度大，受外力容易变形，过厚则会在相同外形尺寸下减少翅片数量，降低总散热面积。

　　在实际选型应用中，这类铝制冷却结构的散热能力可以通过调整翅片数量、翅片高度、基体厚度来匹配不同的发热功率，不需要重新开模制作特殊结构，只需要调整铝型材挤压的模具参数或者后续切割加工的尺寸，就能快速适配不同的产品需求，对于小批量定制化的电子设备散热需求来说适配性极强。结构设计过程中，还需要考虑铝材质的表面处理方式，常规应用下可以采用本色阳极氧化处理，在铝表面形成一层致密的氧化层，避免长期使用出现表面氧化腐蚀的问题，同时不会明显降低材料的导热能力；有绝缘需求的场景下，可以在表面做硬质阳极氧化或者喷涂绝缘涂层，避免散热件意外接触电路板上的导电点位造成短路故障。区别于带复杂流道的液冷冷却器，这类纯铝制被动散热结构没有密封需求，不存在漏液风险，在对可靠性要求极高的户外电子设备、长期不间断运行的工业控制设备场景中，应用优势十分明显，后期维护几乎为零，只需要定期清理翅片缝隙间堆积的灰尘，就能保证散热性能不出现明显衰减。
