电脑显卡VGA分体式水冷散热结构

　　在桌面级高性能PC硬件散热领域，显卡作为整机功耗占比最高的发热单元，传统风冷方案受限于鳍片体积、风扇风压与风道布局，在高负载运算场景下往往会出现核心温度过高、风扇转速拉升带来的风噪问题，同时显存、供电模块的热量堆积也会影响硬件长期运行稳定性，VGA水冷头正是针对这类痛点设计的分体式液冷核心换热部件。

　　从实际应用场景来看，这类水冷头主要适配公版或特定非公版PCB布局的VGA接口显卡，覆盖个人DIY超频玩家、小型工作站图形运算主机、多卡并行计算集群的散热改造需求，相比风冷散热，液冷路径可以将显卡核心、显存颗粒、供电MOS管的热量直接通过冷却液循环带出机箱，避免热量在机箱内部堆积形成热岛效应，同时无高转速风扇直吹的结构也能大幅降低高负载下的运行噪音，适合对噪音控制有要求的内容创作、长时间渲染作业场景。

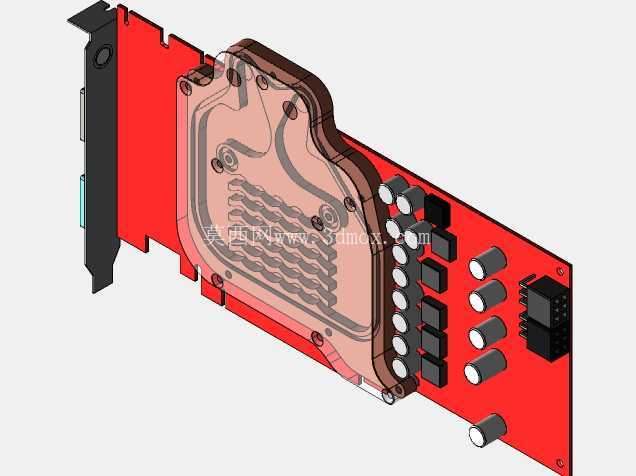

　　在功能特性设计上，这款水冷头采用全覆盖式结构，并非仅针对GPU核心换热，而是将接触区域延伸至PCB正面的显存颗粒、供电模块位置，通过一体化的冷头底座同时覆盖多个发热源，避免出现核心温度达标但周边元件过热降频的问题。冷头内部的流道采用密集微鳍片阵列设计，冷却液从进水口进入后会被分流至各个微鳍片间隙，最大化冷却液与换热底座的接触面积，同时控制流道阻力在常规分体水冷泵的扬程适配范围内，不会出现流量不足导致换热效率下降的问题。冷头上盖采用透明可视化材质，既可以观察内部冷却液流动状态，排查气泡堵塞问题，也能搭配带染色的冷却液实现外观展示效果，满足硬件DIY的外观定制需求。

　　从设计思路层面拆解，这款水冷头的结构设计首先要匹配对应显卡PCB的元件布局，避让PCB上的电容、接口、固定柱等凸起结构，冷头底座的接触平面需要做高精度平面度处理，保证与发热元件表面的贴合间隙控制在导热介质可填充的范围内，避免出现接触不良导致的热阻飙升。冷头的进出水接口位置设计在冷头侧边，避开显卡PCIe挡板与机箱内部的走线空间，适配不同机箱的水冷管走线路径，同时接口采用标准G1/4螺纹规格，兼容市面上主流的分体水冷快拧、硬管接头配件，降低用户的改装适配成本。固定结构采用围绕冷头边缘分布的螺丝孔位，对应显卡PCB上的原生安装孔，通过均匀的螺丝锁紧压力保证冷头底座与各个发热元件的贴合压力一致，避免局部压力过大压坏核心或压力过小接触不良的问题。

　　关于安装边界与尺寸适配，这款水冷头的整体轮廓完全贴合对应显卡PCB的正面尺寸，不会超出PCB边缘遮挡PCIe插槽卡扣，也不会与相邻插槽的扩展卡产生安装干涉，冷头整体厚度控制在常规显卡风冷散热器的一半以内，适配小尺寸ITX机箱的内部空间限制，不会出现冷头过高盖不上机箱侧板的问题。安装时需要先在GPU核心、显存颗粒、供电MOS管表面分别涂抹对应厚度的导热硅脂与导热垫，填补元件表面的微小凹凸间隙，再对准孔位逐步锁紧固定螺丝，锁紧过程需要按照对角顺序逐步加力，保证各个位置的压力均匀。冷头安装完成后需要先连接水冷回路进行打压测漏，确认无渗漏后再接通硬件电源，避免冷却液泄漏造成硬件损坏。在长期使用过程中，这类全覆盖水冷头可以将显卡高负载下的核心温度控制在比同规格风冷低15-25摄氏度的区间，同时显存与供电元件的温度也能得到有效控制，大幅提升硬件在长时间高负载下的运行稳定性，减少因过热导致的降频、元件老化加速问题。
