三辐式环形汽车操控方向盘三维设计

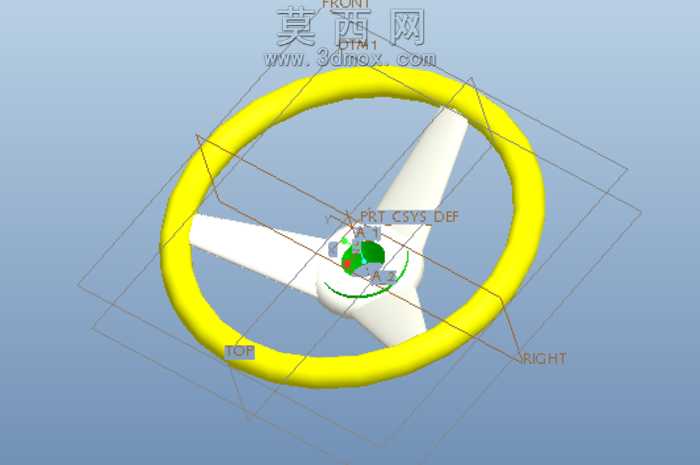

本作品为车辆转向操控用方向盘三维建模成果，建模阶段以Pro/Engineer Wildfire为核心工具，首先搭建参数化基准体系，通过TOP、FRONT、RIGHT三个正交基准平面确立模型全局坐标原点，以基准轴对齐辐条与握圈的中心装配关系，为后续特征构建提供精准定位参考。握圈部分采用环形扫描特征完成主体构建，首先绘制符合人体工学握持弧度的中心扫描路径，路径曲率经过反复调试，匹配成年驾驶者手掌自然弯曲的握持姿态，扫描截面采用带圆角过渡的类椭圆轮廓，避免尖锐棱角带来的握持不适感，扫描完成后对握圈内外边缘做统一倒圆角处理，圆角半径根据握持接触区域的受力分布做差异化设置，提升握持贴合度。三辐支撑结构采用拉伸加拔模的特征组合构建，每根辐条从中心轮毂区域向外平滑过渡到握圈内壁，辐条截面采用流线型变厚度设计，靠近轮毂位置厚度更大以保证结构强度，向握圈延伸过程中厚度逐步收窄，既降低整体重量又避免遮挡驾驶者观察仪表盘的视线，辐条与握圈、中心轮毂的连接位置全部做G2连续的曲面过渡处理，消除特征拼接的生硬棱角，让整体造型更具流畅的视觉质感。中心轮毂区域以旋转特征构建基础安装座，预留了与转向柱装配的定位接口与安装孔位，轮毂表面做微弧面凸起处理，既符合常规方向盘的安全结构设计要求，也为后续功能按键、安全标识的预留安装位提供平整的承载面。材质渲染阶段，握圈部分赋予高饱和度的亮黄色哑光塑胶材质，调整材质的粗糙度与反光参数，模拟防滑握持面料的视觉质感，辐条与中心轮毂部分赋予奶白色硬质工程塑料材质，适当提高材质反光度，与黄色握圈形成清晰的视觉层次区分，同时在模型中保留基准坐标系与基准平面的显示参考，方便后续使用者对模型进行参数修改、结构调整或者装配适配。整体设计围绕车辆转向操控的核心功能展开，在保证结构强度符合使用要求的前提下，优化造型的流畅度与握持的人体工学适配性，模型特征树逻辑清晰，参数关联完整，可直接用于车辆转向系统的装配验证、结构优化或者3D打印样件制作。
